2021年8月5日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌(Infineon)XDPS21081的65W USB-PD解決方案。

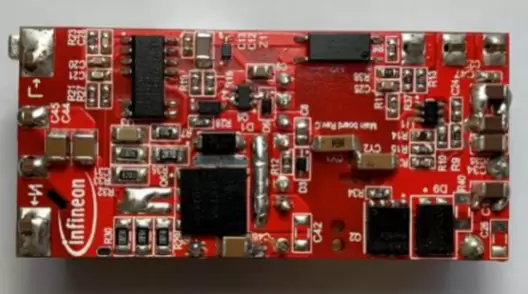

圖示1-大聯大品佳基于Infineon產品的65W USB-PD解決方案的展示板圖(一)
自PD充電協議普及以來，PD充電器可謂是在消費電子領域大放異彩，成為了越來越多數碼產品的標配。目前，不僅手機、移動電源紛紛采用PD充電器，就連switch游戲機、筆記本等設備也都紛紛投入到PD陣營中，這讓PD充電器的市場進一步擴大。大聯大品佳基于Infineon XDPS21081推出的65W USB-PD解決方案，具有高效率、低成本的特點，可廣泛應用于Mobile PD charger，PC adapter等領域。

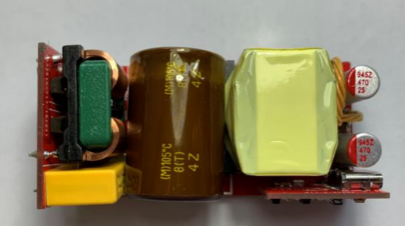

圖示2-大聯大品佳基于Infineon產品的65W USB-PD解決方案的展示板圖(二)
本方案作為一款65W USB-PD 3.0型C型充電器，其通用輸入電壓范圍為90~264VAC。支持輸出為5V/3A、9V/3A、12V/3A、15V/3A和20V/3.25A。其峰值效率為93%，待機輸入功率<65mW。

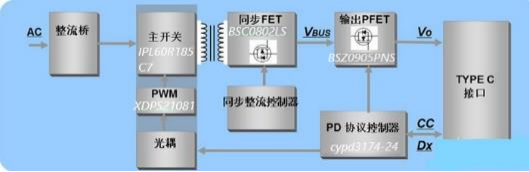

圖示3-大聯大品佳基于Infineon產品的65W USB-PD解決方案的方塊圖
這款方案的設計核心為XDPS21081反激式控制器IC，其可滿足QR或斷續導電模式(DCM)操作下的所有條件。不僅如此，XDPS21081還能夠在減頻模式(FRM)和突發模式(BM)中至輕負荷狀態下，最大限度地提高效率?？偠灾?，整體效率可推至90%以上，而在所有負荷和輸入線性電壓范圍內，最高效率達到93%以上。
此外，XDPS21081具有多種保護功能(如：輸入過欠壓、CS引腳短路、VCC過壓保護(OVP)、Vout OVP、過流保護(OCP)、過載保護(OLP)、過溫保護(OTP)、鎖存使能等)。并且該控制器可通過各種配置特性來開拓電源的全部功能，例如最大功率控制的傳播延遲補償，可變輸出的自適應電流限制電壓，以及QR和FQR ZVS模式之間轉換的可配置輸入線性電壓。
圖示4-大聯大品佳基于Infineon產品的65W USB-PD解決方案的實體圖
核心技術優勢：
易于定制與緊湊的形式因子設計，功率密度達25W/in3;
高效率、低待機功耗，符合國際法規要求;
具備各類保護，如：輸入過欠壓，過溫保護(OTP)，Vout OVP等保護。
方案規格：
通用輸入電壓范圍90~264VAC;
高達65W的連續功率，峰值效率超過93%;
固定輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A;
滿足歐盟CoC Tier 2和美國能源部能源之星VI級平均效率和空載輸入功率要求。
（轉載）
