2021年12月21日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平基于安森美NCP1680功率因數控制器IC推出300W超高效能網通電源方案。

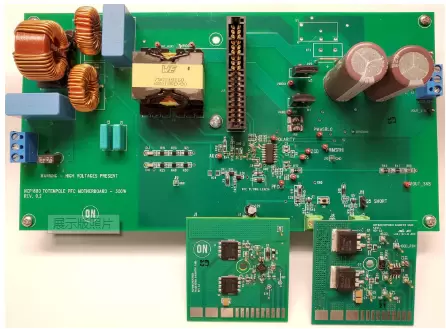

圖示1-大聯大世平基于onsemi產品的300W超高效能網通電源方案的展示板圖
如今，第五代移動通信技術(簡稱5G)正在進入快速部署時期。5G時代的到來，無疑從根本上顛覆了現有的傳統通信方式，它加速了現實社會與互聯網空間的快速融合，讓人與人、人與機器的交互都步入了一個全新的水平。而發展5G的一重要效能目標就是在提高數據速率、減少延遲的同時，節約能源、降低系統成本。應此效能需求，大聯大世平基于onsemi NCP1680推出的300W超高效能網通電源方案，擁用高功率因子和極高的轉換效率，能夠助力5G基站建設快速推進。

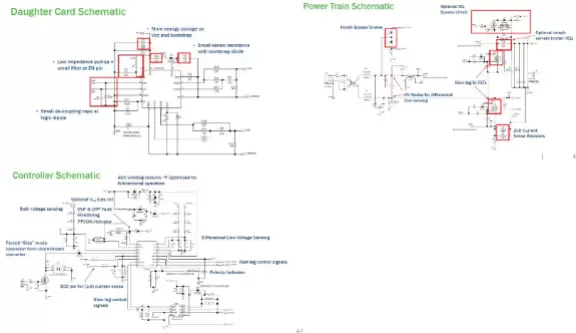

圖示2-大聯大世平基于onsemi產品的300W超高效能網通電源方案的方塊圖
NCP1680是onsemi推出的一款臨界導通模式(CrM)圖騰柱PFC控制器。該控制器采用新穎的電流限制架構和線路相位檢測，同時結合經驗證的控制算法。相較傳統PFC的轉換效率可以提升3%~4%，能夠滿足5G時代對于網絡電源的需求。并且該產品內置快速負載暫態補償響應功能和高規格安規等級的安全保護功能，并且具有PFC-OK信號供應后級電源時序控制，能夠應用于需要高效率、高功率因子以及高穩定性PFC的場景。

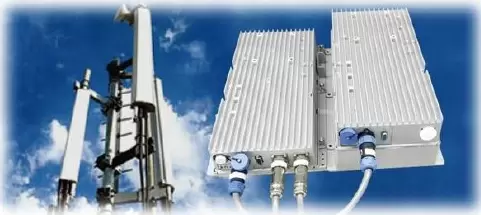

圖示3-大聯大世平基于onsemi產品的300W超高效能網通電源方案的場景應用圖
NCP1680 IC的核心為內部補償數字環路控制，其采用恒定導通時間CCM架構，具有谷值開關功能，可滿足現代能效標準，包括那些要求在輕載下提供高能效的標準。此外，這款高集成度的IC可使電源設計在通用電源(90V至265Vac)下以高達350W的功率水平工作。且在230Vac和300W的電源輸入下，基于NCP1680的PFC電路能夠?qū)崿F(xiàn)近99%的能效。
核心技術優勢：
Totem Pole(圖騰柱)結合全橋整流器的PFC架構，減少整流二極體損耗及周邊零件;
Zero Current Detection(零電流偵測)CrM(臨界模式)PFC操作，提高效率;
輕載DCM不連續模式具電壓波谷Valley導通操作機制，提升輕載效率(Light load efficiency);
內建數字電壓回路控制器(Digital voltage loop control)，增加動態響應及頻寬;
高規格安規等級包含過電壓(OV)、過電流(OC)、欠電壓(UV)及內建過溫度(OTP0)保護;
具有PFC-OK訊號供應后級電源時序控制;
高規格驅動能力：-500 mA / +800 mA。
方案規格：
300W 395V輸出，供后級半橋交換式電源供應器應用;
輸入電壓 = 90V to 265Vac;
輸出電壓 = 395V;
輸出電流 = 760mA;
效率>97%。
