引言
在現代芯片制造工藝中，光刻是最非常重要的一個步驟，其過程采用類似照相機的原理，光刻機發出的光通過具有圖形的掩模版在晶圓上進行曝光成像，從而實現將電路圖轉印到晶圓上。在理想情況下，晶圓上的成像圖形會與掩模版上的布局設計完全一樣。但是，當掩模版圖形的關鍵尺寸小于曝光波長的時候，由于衍射效應晶圓上的成像會失真，從而與掩模版的布局圖形不是很吻合，此時就需要計算光刻OPC(Optical Proximity Correction)技術對掩模版的圖形進行修正，從而保證印在晶圓上的圖形符合最初的設計。
東方晶源從創立之初便聚焦計算光刻領域，推出PanGen平臺。經過近十年的發展PanGen已經成為集合精確的制程仿真、DRC、SBAR、OPC、LRC、DPT及SMO等完整功能鏈條的平臺。同時，通過豐富、大量的產線應用，已經成為國內計算光刻領域的開拓者、領導者。近期，結合產業應用及發展痛點，東方晶源推出兩款新產品PanGen DMC和PanGen DFO。本文將對其中之一的PanGen DMC的研發背景、應用及成果進行詳細介紹。
隨著技術節點的演進，工藝本身變得越來越復雜，Designer愈發難以對工藝有全面、系統的認識，導致新產品在工藝端流片時需要反復迭代，經歷更長時間的Yield Ramping，增加了芯片投產的成本，也延長了產品面市的時間。據麥肯錫統計，目前半導體行業內新產品從導入流片到最終良率(Yield)ramp up，大概需要12~18個月反復迭代，如果Designer能提前獲得更多、更全面的工藝信息，則這個過程可以大大簡化和加速，進而提升良率、降低成本。
圖片來自麥肯錫官網
東方晶源基于堅實的計算光刻平臺PanGen和豐富產業實踐經驗，創新性的開發了PanGen DMC(Design Manufacturability Check)產品，其內嵌D2C(Design To Contour)快速光刻反饋引擎，能夠?qū)AB 全套OPC Recipe解決方案以AI模型的方式進行打包，從而使用戶可以基于原始Design快速、精準估計該Design最終硅片上的形貌(Contour)，進而提前預知設計版圖存在的潛在風險。
D2C引擎能夠準確的捕捉整套OPC Recipe的行為，給出和完整OPC Recipe非常接近的Contour結果。從下圖可以直觀的看出，對不同幾何特性的Metal和Via工藝層(Layer)，D2C給出的Contour和完整OPC Recipe給出的Contour幾乎是貼合在一起，即便是綜合計算多個工藝條件下的PV Band(Peak and Valey Band)，其結果也是非常接近。

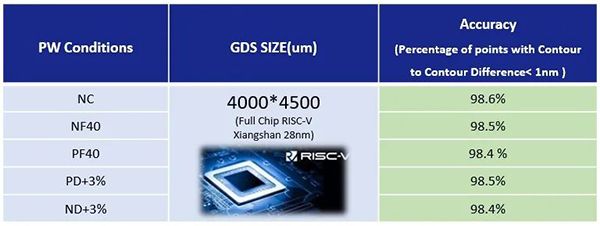

以一個完整的28nm節點的RISC-V full chip版圖為例，D2C給出的Contour和完整OPC Recipe給出的Contour在不同的工藝條件下(PW conditions)的差距基本上小于1nm，并且運算速度遠高于完整OPC Recipe，目前版本實測可提速約 80倍。
隨著工藝技術日趨復雜，僅僅靠抽象的規則很難將整套工藝的方方面面全都包括進去，因此一個設計版圖通過了基于規則的DRC(Design Rule Check)檢查并不意味著其可以在工藝端有良好的表現。而PanGen DMC可以預估設計版圖最終的光刻形貌，以更加全面、直觀的方式提供工藝端的反饋。此外，DRC檢查只是告知一個非黑即白的是否違例的結論，一定程度的違例到底會在工藝端帶來多大的影響無從得知。而PanGen DMC基于模型能以非常可視化的方式將影響呈現給用戶，幫助用戶在實踐中根據情況對違例處理進行權衡。故而無論對制造端還是設計端，該產品都可以作為現有DRC(Design Rule Check)工具非常有力的補充，在尊重客戶已有工作流程的基礎上，幫助客戶于DRC檢查之外更全面的發現版圖在工藝可制造性方面的風險，從而加速迭代、降低時間成本，使新的芯片產品在流片過程中能更快拉升良率，更早推向市場。
（來源：東方晶源）
