工業機器人服務人類生產
從20世紀50年代開始，工業機器人就在人類生產中有了最初的應用：基于伺服系統的相關靈感，工程師Joseph F. Englberger與George Devol共同開發了一臺名為Unimate的工業機器人，并應用于通用汽車的生產車間，完成撿拾、放置的重復工作，自此，工業機器人技術開始蓬勃發展，在工業生產領域代替人類完成很多繁重、重復的流程性作業。( 《中國制造2025 – 高檔數控機床和機器人》，2018年5月，楊正澤，山東科學技術出版社。)
越來越多種類和功能的工業機器人，開始被設計制造出來并服務于人類的生產。
工業機器人第七軸檢測需求
伴隨著工業機器人技術的不斷升級、以及功能的不斷豐富，擁有更多的軸向，可以賦予機器人更多的靈活度，以及增加機器人的工作范圍，固而現代工業機器人除了各旋轉軸外，還增加了第七軸，也常被稱為工業機器人的“行走系統”或“行走軸”。
工業機器人的第七軸通常是由導軌系統構成，采取地軸或天軸的方式，負載機器人或工作臺，實現“行走”的功能。由于在整個系統中，第七軸處于較為“根基”的部位，并起到承載的作用，其制造和調整精度以及穩定性，就在一定程度上影響到整個機器人工作系統的工作精度和狀態。
故而，對于工業機器人第七軸的制造和調整精度往往有著極高的標準，對其檢測需求也非常嚴苛 – 需要使用微米級高精密檢測手段，對其導軌的直線度、平行度，以及結合導軌間的高差進行綜合評價，從而確保整套系統工作的流暢性和穩定性。

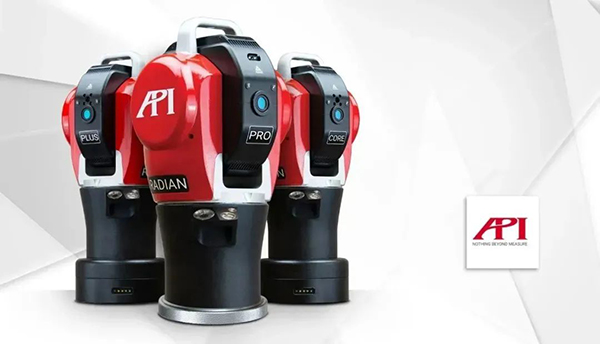

圖1：Radian激光跟蹤儀(從左至右：Plus/Pro/Core型號)
激光跟蹤儀導軌檢測方案
激光跟蹤儀，作為大尺寸精密測量的代表性儀器，已被越來越廣泛地應用于各制造領域。其具有可以在大尺度范圍內以微米級別的測量精度對待測目標實施3D/6D精準測量的檢測能力，已在各制造領域的測量檢測環節中得到充分驗證。
激光跟蹤儀對于導軌直線度、平行度的檢測，快速高效。只需將其架設在待測導軌周邊合適的位置，使用靶球配合其實現導軌數據的采集，即可在測量軟件中自動分析出所需檢測數據并出具報告。
測量時，操作者手持激光跟蹤儀SMR靶球，跟蹤儀會射出激光至靶球中心鎖定并實時跟蹤靶球位置;操作者使用靶球觸碰待測位置并短暫停留，跟蹤儀即會高速采集該點的空間位置坐標數據，并反饋至測量軟件進行分析。
具體操作，我們將結合以下使用API品牌Radian激光跟蹤儀對某型號工業機器人第七軸導軌進行檢測和調整的應用實例圖文，分步解析。

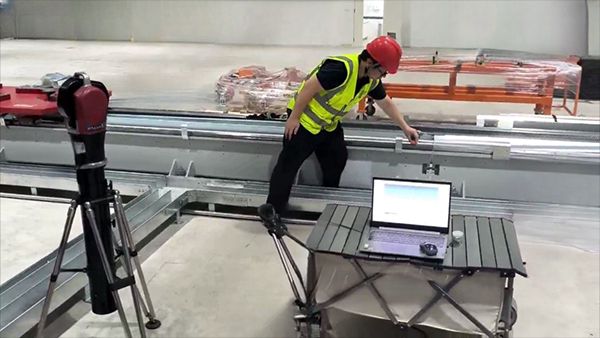

圖2：Radian激光跟蹤儀機器人導軌檢測現場

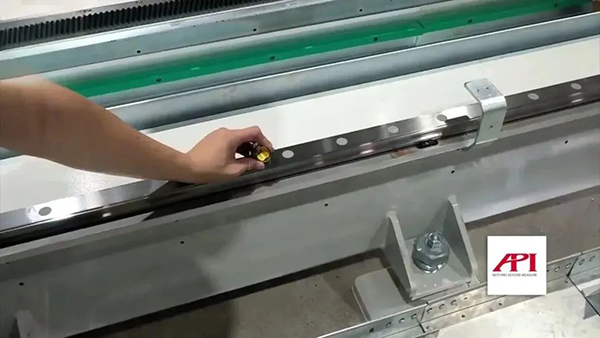

圖3：使用SMR靶球配合激光跟蹤儀在導軌上采集數據
Radian激光跟蹤儀工業機器人導軌檢測應用實例
待測項目：
1.工業機器人導軌直線度;
2.兩導軌的平行度;
3.導軌現場調整與復測。
檢測過程：
1.對于導軌直線度的檢測分析
①將Radian激光跟蹤儀架設在待測導軌周邊合適的位置，開機;
②操作者使用跟蹤儀SMR靶球沿導軌依次在預先計劃的采集位置進行觸碰并做短暫停留(請參考圖3示意);
③Radian激光跟蹤儀在靶球穩定停留間隙，以1000Hz(1000點/秒)的采集速率高速采集該位置空間坐標三維數據;
④Radian跟蹤儀將數據快速發送至位于筆記本電腦端的測量軟件，保存并實時在界面上顯示;
⑤待所有位置的點的空間坐標采集完畢，即可在軟件中，使用這些點構建理論直線，并以直線為基準計算分析出導軌直線度誤差偏差;
⑥*檢測導軌高低方向(ZZ)直線度時，可在導軌上方平面采集數據進行分析(請參考圖4示意);
⑦*檢測導軌水平方向(YY)直線度時，可在導軌側面采集數據進行分析(請參考圖5示意)。

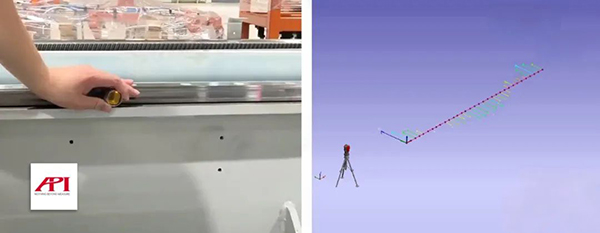

圖4：高低方向直線度數據現場采集(左)&軟件分析(右)

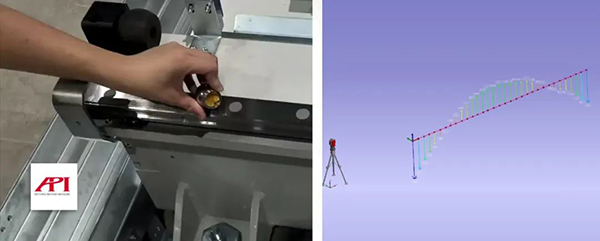

圖5：水平方向直線度數據現場采集(左)&軟件分析(右)
2、對于導軌平行度的檢測分析
與導軌直線度的檢測類似，依以上步驟分別采集兩條導軌的數據，即可在軟件中根據數據自動計算分析出兩導軌間平行度的誤差。

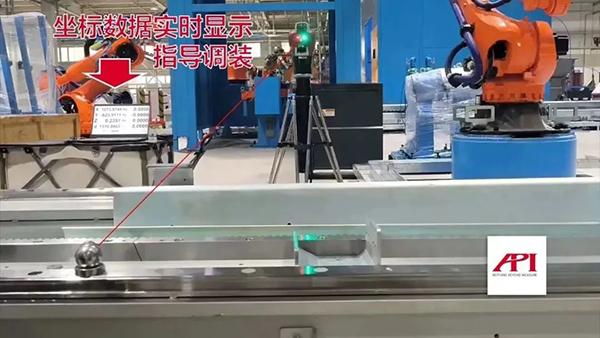

圖6：調裝功能應用現場
3.導軌現場調整與復測
除精準測量評價導軌直線度、平行度誤外，還
（來源：API）
