2022年9月22日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌(Infineon)MOTIX? Embedded Power IC的新能源汽車水泵電機控制方案。

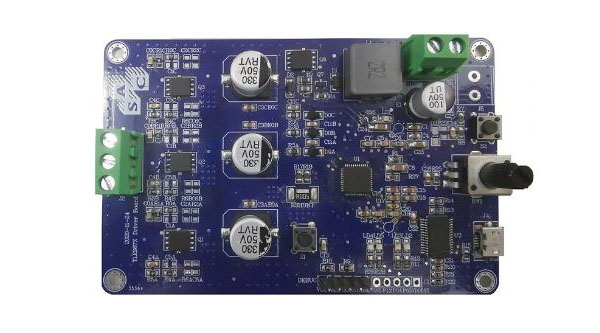

圖示1-大聯大品佳基于Infineon產品的新能源汽車水泵電機控制方案的展示板圖
伴隨新能源汽車的發展與推廣，汽車電子水泵的需求也水漲船高。顧名思義，汽車電子水泵是一種應用在汽車上的帶有電子控制驅動單元的水泵，主要由過流單元、電機單元和電子控制單元三部分組成。因帶有電子控制單元所以電子水泵可以通過外部信號自由控制水泵的工作狀態，比如：控制水泵啟動/停止、流量控制、壓力控制、防干運轉保護、自維護等功能。在電子水泵的設計中，由于功率較小，因此在電機方面一般采用直流無刷電機。對此，大聯大品佳基于Infineon產品推出了新能源汽車水泵電機控制方案，該方案集高集成度、長壽命、高穩定性于一身，能夠滿足汽車電子水泵的緊湊設計需求的同時，為冷卻系統提供出色的熱管理水平。
圖示2-大聯大品佳基于Infineon產品的新能源汽車水泵電機控制方案的場景應用圖
MOTIX? Embedded Power IC基于Arm Cortex-M設計，在單個芯片上集成了32位微控制器、非易失性閃存、模擬和混合信號外設、通信接口以及繼電器、半橋或全橋DC和BLDC電機應用所需的驅動級。這個高度集成的特點能夠幫助開發者節省空間和能源，降低系統成本。并且該嵌入式功率IC也具有先進的診斷功能，可以提高水泵控制系統的可靠性。

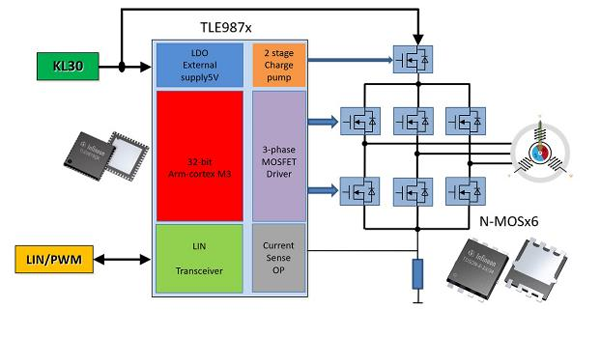

圖示3-大聯大品佳基于Infineon產品的新能源汽車水泵電機控制方案的方塊圖
借助MOTIX? Embedded Power IC的特性，使得本方案具有高效率、低噪音、高可靠性以及高動態響應等特點。相比較市面上的其它方案，本方案的優勢在于主芯片采用了cortex-M3內核，并且集成了BDRV、charge pump、LIN BUS、LDO、CSA等模塊，能夠進一步幫助開發者簡化設計。
核心技術優勢：
● 32位Arm? Cortex?-M3內核，最高40MHz;
● Flash高達256KB，包括4K EEPROM仿真;
● 14位Sigma-Delta ADC;
● 10位SAR ADC用于傳感;
● 帶電荷泵的NFET驅動器;
● 集成LIN收發器，兼容LIN標準2.2和SAE J2602-支持通過LIN快速編程;
● PWM信號產生定時器，用于三相電機控制;
● 片上振蕩器和鎖相環;
● 電流檢測放大器;
● Grade-1 & Grade-0資格認證。
方案規格：
● Sensorless FOC，節省hall成本;
● speed up to 5000RPM;
● 過壓、欠壓、短路、開路、過流、過溫保護;
● Current、Speed PID;
● 支持LIN通訊和LIN升級;
● 支持PWM調速。
