2022年6月2日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌(Infineon)ICE5GSAG器件的60W高效率超低待機功耗電源方案。

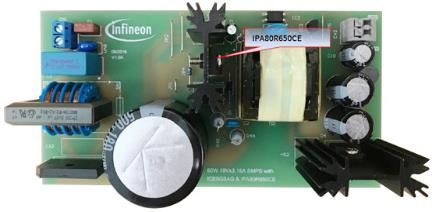

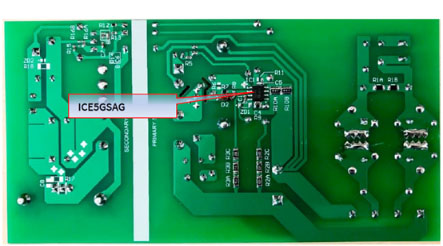

圖示1-大聯大品佳基于Infineon產品的超低待機功耗電源方案的展示板圖
近年來，隨著全球用電設備的激增，電源技術也在不斷地創新迭代。然而雖然技術的突破，讓電源產品在效率方面有了較大的進展，但對于電子產品處在待機狀態下的能源大量消耗問題一直沒有得到有效地解決，因此，降低待機功率的需求仍然充滿挑戰。對此，大聯大品佳基于Infineon ICE5GSAG器件推出60W高效率超低待機功耗電源方案方案。

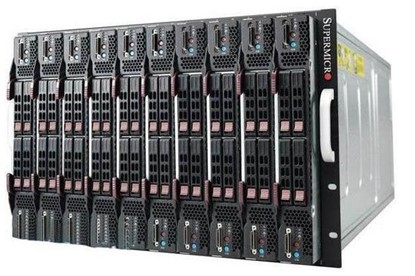

圖示2-大聯大品佳基于Infineon產品的超低待機功耗電源方案的場景應用圖
ICE5GSAG是Infineon推出的第五代固定頻率PWM控制器，其針對級聯配置中的離線開關模式電源進行了優化，有助于實現電源的快速啟動，適用于在返馳式架構下的待機電源產品。并且該產品本身可搭配不同Rds-on等級的MOSFET應用，滿足不同輸出瓦數的設計并增加產品在設計上的靈活性與通用性。此外，ICE5GSAG內置了多種保護功能，因此，即使在電子產品故障的情況下也可支持電源系統。

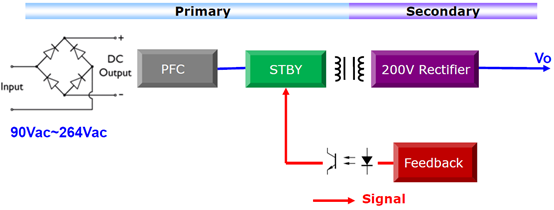

圖示3-大聯大品佳基于Infineon產品的超低待機功耗電源方案的方塊圖
憑借出色的性能，本方案可有效降低待機模式下的功耗。并且借助ICE5GSAG器件所集成的多種電路保護功能，方案可減少周圍電路元件數量。此外，由于ICE5GSAG可在高頻模式下工作，因而進一步縮小了磁性元件體積。得益于這些優勢，本方案兼具高效率、低成本與小體積的特性。在安全性方面，符合美國能源效率法規DOE與歐盟CoC能源協議規范。
核心技術優勢：
● 提供高效率standby電源應用;
● 平均效率可達87.41%@230Vac與86.85%@115Vac;
● 待機功耗可小于100mW@230Vac;
● 具有brownout/輸入過電壓/過電流/過溫度/輸出短路保護/CS短路保護/Vcc短路保護各式保護功能。
方案規格：
● ICE5GSAG為125KHz定頻設計，可滿足縮小體積與提高功率密度之需求;
● 具有二段式可調整active burst mode進出點的功能;
● 內建Line OVP功能，可避免過高輸入電壓造成其它元件損壞;
● 具有jitter功能可大幅減少EMI影響;
● 在起動時會自動檢測Vcc pin是否短路，避免IC操作異常。
