2022年9月21日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于恩智浦(NXP)i.MX RT1170微控制器的汽車數字儀表盤方案。

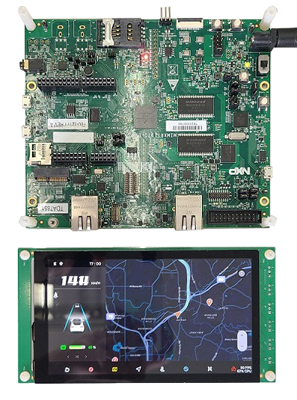

圖示1-大聯大世平基于NXP產品的汽車數字儀表盤方案的展示板圖
汽車儀表盤作為人與汽車的交互界面，為駕駛者提供車輛運行參數信息，是汽車必不可少的一部分。從第一代機械式儀表盤到第二代電氣式儀表盤，再到如今的第三代數字液晶儀表盤，隨著數字技術不斷被應用到儀表盤中，其顯示的內容也更加豐富、功能也愈發強大。并且近幾年新能源汽車行業的高速發展，車用數字儀表盤的滲透率更是不斷走高。在此背景下，大聯大世平基于NXP i.MX RT1170微控制器推出了汽車數字儀表盤方案，不僅能夠直觀、準確的顯示車輛的各種屬性，還能帶給駕駛者更智能化的交互體驗。

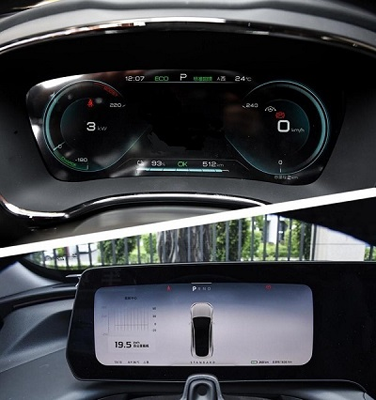

圖示2-大聯大世平基于NXP產品的汽車數字儀表盤方案的場景應用圖
NXP的i.MX RT1170 MCU是NXP首款GHz級別的微控制器，其采用主頻高達1GHz的Arm Cortex -M7內核和400MHz的Cortex-M4內核的雙核設計，同時提供先進的安全性，并支持寬溫度工作范圍，擁有卓越的計算能力、多種媒體功能以及實時功能，并易于使用，是數字儀表盤的理想選擇。
本方案基于i.MX RT1170設計，高性能的Cortex-M7核作為主核專注于圖像顯示處理，高能效的Cortex-M4作為從核通過CAN總線接收速度、里程、電量等車輛信息，再通過MU(Messaging Unit)數據傳遞單元傳輸至主核并顯示于儀表界面。除此之外，方案采用了開源輕量級顯示圖形庫LVGL，液晶屏分辨率為720x1280，并借助通用圖形加速引擎、矢量圖形處理、多圖層優化等策略，改進顯示效果提高幀率。

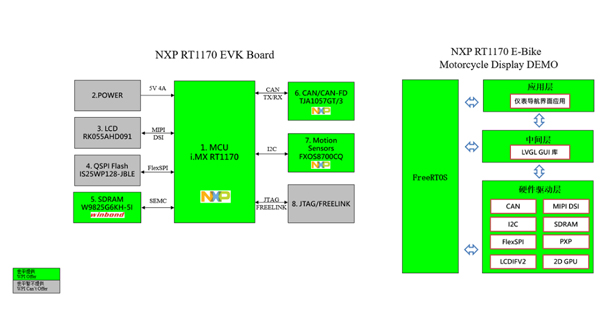

圖示3-大聯大世平基于NXP產品的汽車數字儀表盤方案的方塊圖
借助器件的強大功能，此方案液晶顯示部分共有六個界面分別為主頁界面、導航界面、儀表界面、胎壓界面、音樂界面、圖表界面，用于詳細顯示車載儀表盤的屬性。
核心技術優勢：
● 雙核通信功能：
i.MX RT1170 有著高性能和高能效的雙核，芯片上電后先啟動主核APP，主核APP中包含了加載從核APP段的代碼以實現主核激活從核的功能。雙核間通信是雙核系統中十分重要的環節，i.MX RT1170雙核支持四種通信分享資源方式，本方案采用MU數據傳遞單元傳輸數據。
● 圖形加速功能：
圖像顯示在顯示器之前，i.MX RT1170可以通過PXP、LCDIFv2、VGLite等圖形加速器來加速、生成或混合圖形內容以優化顯示效果。
● PXP模塊：
本方案采用的液晶屏幕為720x1280豎向屏，LVGL所生成的橫向圖像由PXP的旋轉引擎處理，生成旋轉90度的新緩沖豎向數據，旋轉過程的耗時為8ms左右。
● LCDIFv2模塊：
方案通過LCDIFv2模塊采用多圖層混合疊加的策略實現導航功能，該模塊支持多達8層混合，每個圖層可以配置為不同的顏色格式、編碼格式、大小、位置和混合模式。
● VGLite模塊：
VGLite輕量級的2D圖形API，具有較小的內存占用和較低的CPU占用率，加速用戶界面繪制提高刷新率。
方案規格：
● 支持AEC-Q100;
● i.MX RT1170主頻1GHz的跨界MCU;
● 支持PXP、LCDIFv2、VGLite圖像加速器;
● LCDIFv2最多可達8圖層混合。
（轉載）
