2022年7月14日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技(Richtek)RT7757+RT7220D+RT7202KLA芯片的65W Type-C PD快充方案。

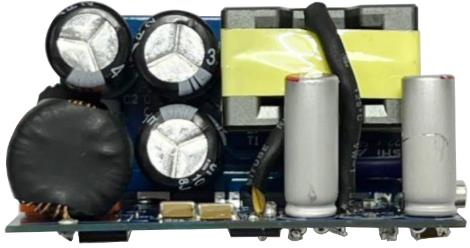

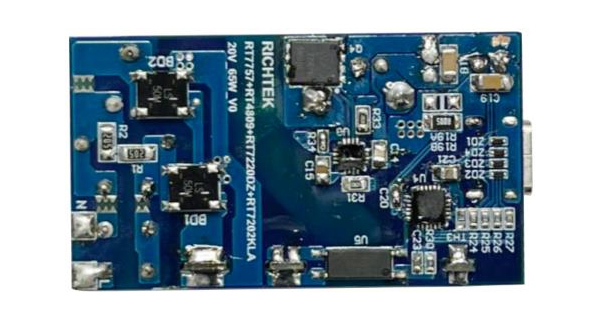

圖示1-大聯大詮鼎基于Richtek產品的65W Type-C PD快充方案的展示板圖
在移動設備的設計中，Type-C接口憑借著在數據線統一、數據傳輸?shù)确矫娴娘@著優勢，逐漸成為設計主流。并且隨著移動設備的智能化水平不斷提升，移動設備對于大功率快充的需求也是水漲船高。在此背景下，各手機和PC廠商都相繼推出了支持PD快充的Type-C充電器以滿足市場需求。然而由于市場上的PD充電器規格不同，其內部采用的方案也不盡相同。為了能給廠商提供全套的快充方案，加速產品設計，大聯大詮鼎基于Richtek RT7757+RT7220D+RT7202KLA芯片推出了65W Type-C PD快充方案。
圖示2-大聯大詮鼎基于Richtek產品的65W Type-C PD快充方案的場景應用圖
立锜科技(Richtek)是一家先進的模擬IC設計公司，旗下?lián)碛胸S富且全面的器件，能夠?yàn)殡娫磸S商提供全套的快充解決方案。本方案便由Richtek旗下支持零電壓切換(ZVS)的PWM控制器RT7757，同步整流器RT7220D以及可編程控制器RT7202KLA組成。其中，RT7202KLA是一款包含反饋補償和內部穩壓器的可編程控制器，其內部集成的MCU可通過CC1/CC2/D+/D-接口對各種協議進行處理。
并且該控制器還針對快充系統使用的離線式高功率密度AC/DC轉換器進行了設計，可通過I2C總線上的Master/Slave通信實現輸出功率的分配。另外，器件內置的反饋補償功能不僅可以減少外部元器件的數量，同時也能改善瞬態響應能力。

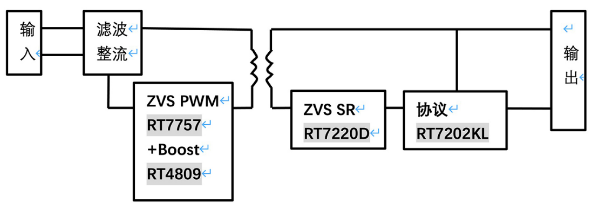

圖示3-大聯大詮鼎基于Richtek產品的65W Type-C PD快充方案的方塊圖
借助器件的卓越性能與公司的先進技術，本方案具有極高的集成度，且由于采用次級ZVS控制技術，方案在功耗、效率以及減少發熱方面都有不俗的表現。在快充方面，本方案兼容了市面上應用范圍最廣的QC4.0、PD3.0以及近期熱門的UFCS充電協議，能夠?qū)崿F(xiàn)100-240Vac全電壓跨界適配，支持65W的標準功率輸出，可以輕松為絕大多數支持Type-C供電的筆記本、手機等移動設備進行電力輸送。
核心技術優勢：
● 方案工作頻率25KHz～130KHz;
● 兼容3～20V輸出;
● 擁有QR/CCM與谷底開關技術，采用SR ZVS控制;
● SR控制器高達200V耐壓;
● 支持各種主流快充協議，特別是UFCS;
● 內含各種保護機制，尤其是LPS;
● 高集成，低成本。
方案規格：
● 90Vac～264Vac輸入;
● 5V/3A，9V/3A，15V/3A，20V/3.25A輸出;
● DoE VI，6級能效;
● EMI 6dB余量;
● 支持PD3.0，QC4.0，UFCS等多種快充協議;
● 支持OCP，OVP，OTP，OPP，LPS各種保護機制。
