2022年6月14日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于安森美AP0200AT+AR0147AT芯片的車載以太網攝像頭方案。

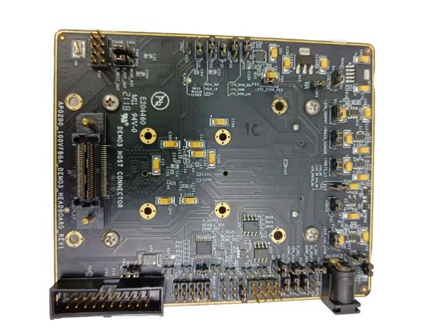

圖示1-大聯大友尚基于onsemi產品的車載以太網攝像頭方案的展示板圖
近年來，隨著車輛智能化、網聯化的需求愈演愈烈，汽車產品的形態正從傳統的“功能汽車”向“智能汽車”轉變。與此同時，越來越多的攝像頭被嵌入到汽車中，以保障駕駛安全。然而隨著車載攝像頭的數量增加，車內的數據交互量也呈現幾何級增長。為了保證車內系統間通信的實時性與準確性，車載以太網作為一種高速通信技術被廣泛應用。順應此趨勢，大聯大友尚基于onsemi AP0200AT和AR0147AT芯片推出了車載以太網攝像頭方案，該方案可應用于汽車后視鏡中，有助于在停車過程中幫助駕駛者更清晰地了解車輛后方情況。

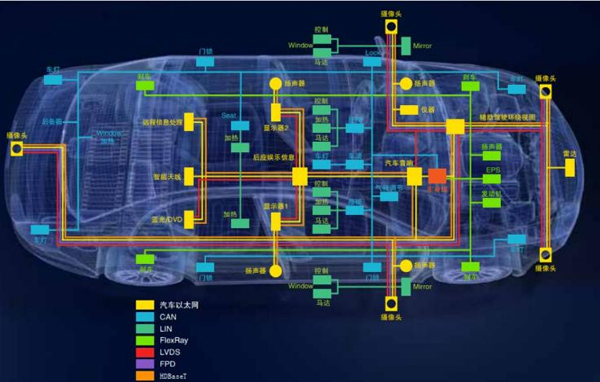

圖示2-大聯大友尚基于onsemi產品的車載以太網攝像頭方案的場景應用圖
此方案的核心是onsemi AP0200AT ISP芯片和AR0147AT車規圖像傳感器。AP0200AT是一款專為汽車應用打造的圖像協處理器，其采用傳感器和協處理器的雙芯片解決方案，具備出色的性能、極高的性價比以及靈活性。AP0200AT提供以太網輸出，最高可支持兩百萬像素傳感器。并且在芯片內部還集成了支持鏡頭畸變校正和魚眼矯正的空間轉換引擎(STE)以及精密的疊加圖形引擎。
AR0147AT車規圖像傳感器采用突破性的3.0微米背照式像素設計，其所具備的超級曝光功能以及120dB HDR(高動態范圍)和LED閃爍抑制(LFM)技術，可使產品在任何場景中，都能提供高保真圖像。

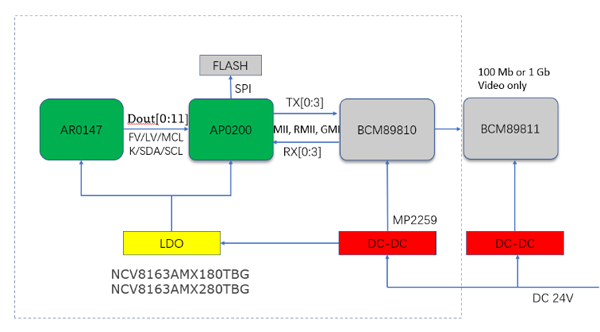

圖示3-大聯大友尚基于onsemi產品的車載以太網攝像頭方案的方塊圖
得益于這些器件出色的特性，本方案即使在微光場景下也能提供領先的性能，從而滿足日趨嚴謹?shù)妮o助駕駛需求。另外，憑借著系統性的方案，也可進一步降低客戶的開發成本、縮短項目研發時間。
核心技術優勢：
● AP0200AT支持以太網;
● AP0200AT支持倒車輔助線、畸變矯正;
● AP0200AT支持同步。
方案規格：
● 支持2.0Mp(1920x1080)onsemi傳感器;
● 1080p時30fps，120mp時45fps，60fps;
● 720p(針對HDR傳感器進行了優化);
● H.264編碼(8位和10位幀內);
● 集成以太網MAC(100Mb);
● IEEE 802.1AS(PTP);
● IEEE 802.1Qav(附件L可配置視頻帶寬);
● IEEE1722(AVB視頻);
● 可編程空間變換引擎(STE);
● 預渲染圖形覆蓋;
● 線和弧支持;
● 191個字符的UTF-8/Unicode;
● 64個自定義字符;
● 色彩和伽馬校正;
● 自動曝光，自動白平衡，50/60赫茲自動;
● 閃爍檢測和避免;
● 自適應本地音調映射(ALTM);
● 雙線串行編程接口(CCIS);
● 通過SPI接口到低成本Flash或EEPROM;
● 總線(用于配置和加載補丁等);
● 高級主機命令接口;
● 支持獨立操作;
● 高達7 GPIO;
● 自動防故障裝置輸入輸出;
● 多攝像頭同步支持。
（轉載）
