2022年6月16日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美NCL2801+NCL30076芯片的240W可調光電源方案。

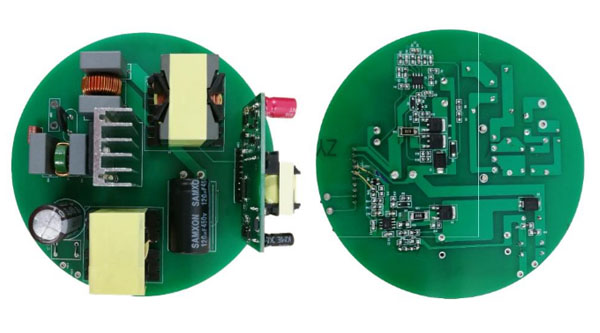

圖示1-大聯大世平基于onsemi產品的240W可調光電源方案的展示板圖
近兩年來，隨著“雙碳目標”戰略的提出，各地政府先后在工業領域出臺多項指導性政策，旨在大力推廣節能減排技術以及對傳統生產工藝及場景進行節能改造?；诖吮尘埃琇ED光源憑借其出色的節能效果和更長的使用壽命，在工業照明領域迎來巨大的發展機遇。而隨著LED照明系統的持續普及與應用，大功率可調光電源也占據著越來越重要的地位。對此，大聯大世平基于onsemi NCL2801和NCL30076產品推出了240W可調光電源方案，可幫助客戶減少研發成本、輕松實現高性能、大功率的工業照明電源類產品開發。

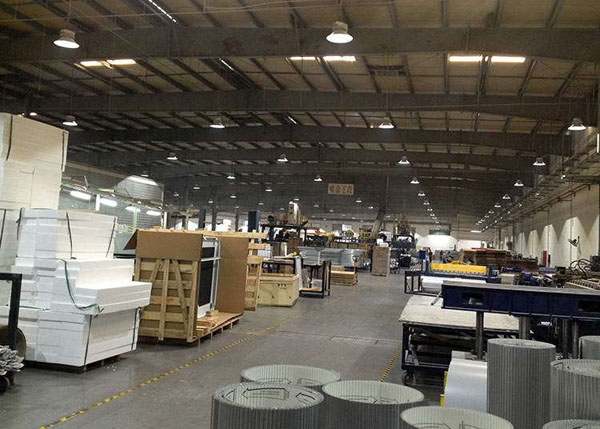

圖示2-大聯大世平基于onsemi產品的240W可調光電源方案的場景應用圖
onsemi的NCL2801功率因數控制器專為L(zhǎng)ED照明應用而設計，其采用SO-8小型化封裝，提供優化的線電流THD(總諧波失真)性能和高效率，并具有廣泛的保護功能，能夠確保系統的穩健運行。
NCL30076是一款DC-DC降壓控制器，可通過模擬調光控制將調光范圍降低至1%，以減輕可聽噪聲和PWM調光的閃爍。并且其專有LED電流計算技術可在整個模擬調光范圍內實現精確的恒定電流。此外，NCL30076的多模式操作系統可提供高效率，并在重載時通過QR最小化開關損耗，在輕載時通過DCM進行深度模擬調光。

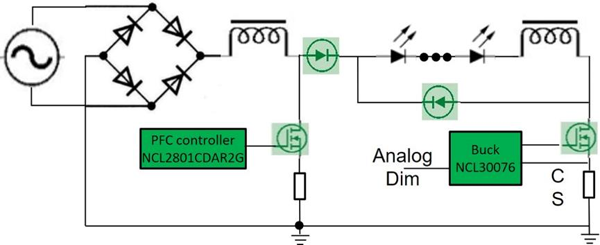

圖示3-大聯大世平基于onsemi產品的240W可調光電源方案的方塊圖
onsemi在照明行業的深耕多年，旗下有豐富的產品與技術經驗，可賦能LED照明行業發展。此次大聯大與之?dāng)y手打造的240W可調光電源方案，為工業照明領域的客戶提供一項兼顧高性能與高性?xún)r(jià)比的方法，使其能夠在日益激烈的市場環境中脫穎而出。
核心技術優勢：
NCL2801-電流模式臨界導通型(CrM)功率因數較正控制器：
● 基于創新的谷底計數頻率反走(Valley Count Frequency Fold-back, or VCFF)方法，在寬負載范圍最優化能效;
● THD增強技術;
● 快速線性/負載瞬態補償(DRE);
● 兩級線性前饋(HL&LL);
● 500mA/+800mA驅動能力。
NCL30076-準諧振(QR)降壓控制器：
● 穩流精度在滿載時<±2%，在1%的負載時±20%;
● 模擬調光范圍廣：1~100%;
● 低待機功耗;
● -500mA/+800mA驅動能力。
方案規格：
● 輸入電壓：90~264Vac;
● 輸入電流：2.5Amax;
● 額定輸入頻率：50~60Hz;
● 額定輸出功率：240W;
● 效率：
? 96%@230Vac，滿載;
? 93%@115Vac，滿載。
● 待機功耗：<0.5W;
● 模擬調光范圍寬：1-100%;
● 恒流精度：
? <2%@CC 100%;
? <8%@CC 1%。
（轉載）
