機器簡述

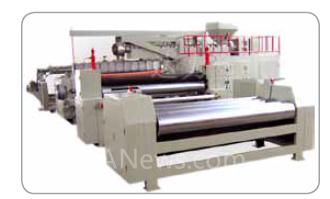

淋膜機
采用流延復合工藝, 將聚乙烯或聚丙烯, 通過加熱擠出, 給壓延冷卻, 收卷而成的成套機械. 擠出機采用ф65-ф160/28:1-33:1 的大口徑大長徑比的料筒料桿, 模頭內部型腔, 結合國外先進結構采用T+S 的型式用途：適用于生產各類無紡布、紙張、編織布、土工布單層及多層涂膜。

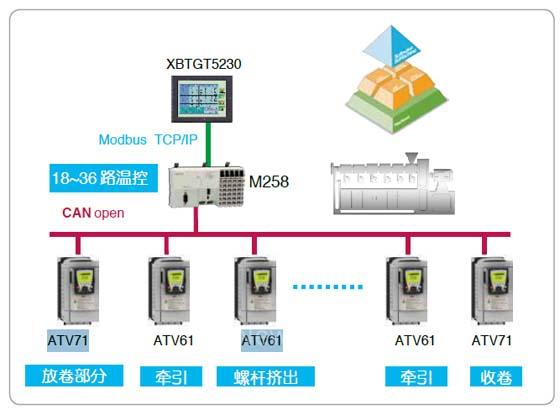

方案系統結構圖
控制要點實現
● 溫度控制：M258 有 6 路溫度采集模塊，可以采集 J、K、S，N 型熱電偶傳感器信號，達到16 位精度，通過PLC 內部PID 功能塊實現溫度的雙向控制精度可以達到±1 度，控制通道可以達到100 路
● 機頭壓力控制：通過采集壓力傳感器的信號，利用 PLC 內部 PID調節螺桿擠出速度來實現
● 收放卷控制：在有伏輥方式下應用變頻器內部 PID 功能，快速而實時實現恒張力控制，針對大小卷PID 控制參數不同，可以通過PLC Canopen 總線以通訊的方式來實時不停機的多段參數控制，實現了不同卷徑下收放卷張力的恒定。如沒有伏輥方式下實現控制恒張力的收放卷，變頻器需要用到閉環模式下的扭矩控制方式，由PLC 內部計算卷徑、慣量補償、動摩擦補償、靜摩擦補償，錐度計算來得到變頻器的扭矩，從而實現運行過程中張力的恒定
系統特點
● 無縫連接：整個系統采用 CANopen 現場總線結構，基于 PLC 和 變頻器內置的CANopen 總線接口，在于硬件選型上實現簡化，在軟件配置上以通過填表的方式替代原有的編寫程序通訊實現功能，以達到系統的無縫連接
● 透明化：基于 CANopen 總線的應用，系統中接入到總線上的各個節點比如說收卷變頻器，我們可以非常容易的得到變頻器整個運行參數，比如電流、速度、報警代碼、供電電壓、PID 輸出等等，可以通過這些參數我們可以監控到運行狀況，使得調試過程和報警處理過程得到更加簡化，整個系統更加透明，這是傳統的模擬量控制方式下無法實現的
● 高效而穩定：CANopen 總線的速度在長度 25 米以內可以達到 1M 速率，在整線調速過程中更加實時的調節，總線短幀方式將在現場運行中受到更少的干擾，從而提高整個系統效率和穩定性
● 高性價比和開放性：作為一種通用的開放式總線，施耐德電氣把它集成到PLC、伺服、變頻器，傳感器中，不再另加成本。CANopen 總線開放性可以很好的在與第三方設備通訊上體現出來。
總結
施耐德電氣一直致力于技術的不斷創新，技術服務持續提升。在此方案中體現在我們新一代的產品應用，高效穩定且經濟型總線在我們?cè)诋a(chǎn)品上的應用，使系統更加集成化，更專業化、更完善、更穩定。
（轉載）
