一、柴油機主要技術參數及特點
轎車用柴油機應具有質量輕、升功率高、低速扭矩大、低排放等特點。廣西玉柴機器股份有限公司成功研制出具有自主知識產權的YC4W1.2L小型轎車柴油機，并已開始裝車試運行和進行整車標定試驗。YC4W1.2L柴油機主要技術參數如表1。
該轎車柴油機的主要技術特點如下:
動力性強達國際同等排量先進水平；
低排放執行歐Ⅲ、歐Ⅳ廢氣排放標準；
低油耗同比汽油轎車節油30%；機油燃油消耗比小于0.2%；
低噪聲；
可靠性高按歐洲機械開發程序進行可靠性開發，正常運行條件下整機壽命大于25萬km；
配套適應性強升功率比高（升功率46kW/L，升扭矩125N·m/L），發動機在同等功率條件下外形更小，適配性更強。
二、柴油機輕量化設計
整機主要零部件如氣缸蓋、氣缸體、曲軸箱、油底殼等均選用輕質高強度鋁合金制造。氣缸體、曲軸箱設計為“封閉式殼體”結構，金屬模鑄造，并經熱處理，使基體材料疏松度小，且有足夠的硬度和強度。
雙頂置凸輪軸的軸承蓋等同樣選用輕質高強度鋁合金，連成一個梯形的整體框架，以增強氣缸蓋的剛度，有助于柴油機獲得優異的NVH性能。由于鋁材料的拉伸疲勞極限強度比灰鑄鐵的低，而且為了滿足缸內排放凈化的目標，設計柴油機最高爆發壓力為17MPa，最高壓力升高率為1.5MPa/（°），所以在整機結構強度上面臨很大挑戰。為了增加機體的強度，將缸蓋螺栓和主軸承螺栓設計成一體，即采用貫穿螺栓將氣缸體、曲軸箱、氣缸蓋緊固在一起（圖1），由鋼質的貫穿螺栓承擔了氣缸爆發壓力產生的全部機械負荷，從而確保缸孔不會產生臨界拉應力，可以使高溫、高壓下的氣缸孔仍具有最佳形狀。這種設計克服了現有發動機氣缸體尤其是氣缸套承受高的拉應力產生變形的問題，既增強了發動機的整體強度和剛度，也減輕了整機的質量。
通過多功能集成，實現了輕型結構并減少了結構件數量。水泵、節溫器、冷卻水通道及進回潤滑油通道等均集成在機體內，因此密封面和安裝螺栓的數目被減至最少。
整個設計過程采用了大量的CAE分析和計算，確保了零部件設計的最優化。圖2、圖3為部分計算模型及分析結果。
三、四氣門技術
由于小型柴油機油束分布的特點，除必須有充足的進氣量外，還需要較大的渦流比，因此在該柴油機設計中采用了四氣門技術，即:雙頂置凸輪軸驅動兩個進氣門和兩個排氣門，如圖4所示。各氣門都垂直布置，使氣缸蓋底面成為平面。
四氣門結構具有下列優點:噴油器、活塞上的燃燒室凹坑都布置在氣缸中央，優化了進氣渦流，使油霧在空間均勻分布，噴油霧化和混合氣的形成區域得到最大程度優化，在提高動力性和經濟性的同時減少了NOx排放；進氣門總流通截面面積的增加導致了進氣流量的提高；柴油機的換氣損失減小，進氣阻力減小。
同時采用切向進氣系統，其特征是進氣門中心連線和排氣門中心連線均與曲軸軸線垂直。進氣道是兩個獨立的切向氣道，使空氣偏心進入氣缸產生渦流。兩個獨立的進氣道使給柴油機添加一個氣道關閉系統成為可能。實機研究證明，當短氣道關閉時，氣門全開的流量系數大約降低50%；進氣渦流比從2.5提高到4。增加渦流比和進氣流速的提高，有利于改善柴油機低速時的混合氣形成，從而大大改善發動機中低速性能，為整機適應歐Ⅳ排放要求并進一步增加低速扭矩提供了潛力。
四、VNT技術
通過調節VNT（可變噴嘴環增壓器）噴嘴環截面可調節進入渦輪的氣體狀態參數，以使渦輪始終在高效率區工作，并達到與發動機在各種工況下的最佳匹配（整個發動機外特性工況的增壓壓力基本保持恒定）。VNT主要由VNT總成、真空調節閥、真空管路等組成。根據發動機的運行工況，由發動機控制器ECU直接閉環控制VNT噴嘴環的開度，以保證發動機的進氣量要求。VNT的潤滑和冷卻，由從發動機上引出的機油完成。典型的VNT增壓壓力特性如圖5所示。
五、冷卻式廢氣再循環系統
冷卻式廢氣再循環系統（EBR）由EGR閥、真空調節閥、廢氣冷卻器、廢氣管道、冷卻管路等組成，EGR的開度是根據ECU中標定的控制脈譜來驅動的。實機研究表明，采用EGR系統在某一發動機工況，當廢氣再循環率為15%時，可以減少50%以上NOx排放，特別是采用改進的EGR冷卻器后，可使NOx排放降低80%以上，同時減少了HC和PM的排放。圖6為EGR率曲線。
六、電控高壓共軌燃油系統
為了滿足歐Ⅲ、歐Ⅳ排放標準，必須配置先進的燃油噴射系統。經過比較，YC4W1.2L柴油機采用了美國Delphi公司的電控高壓共軌系統。該系統采用壓力時間計量原理，通過一個容積較大的共軌管，把高壓噴油泵輸出的高壓燃油蓄積起來，并消除壓力波動，再輸送到每個噴油器上。
該轎車柴油機用共軌系統由高壓油泵、共軌管、噴油器、ECU和傳感器等組成，可形成理想的噴油規律，如預噴和后噴；油壓建立迅速，在低轉速時可獲得較高的噴油壓力；通過ECU控制噴油器電磁閥實現靈活噴油正時等。

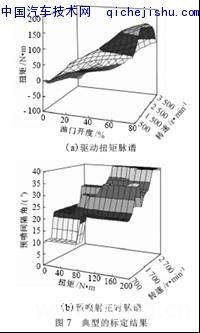

針對動力性能和排放目標進行了共軌系統的整機標定和整車標定，圖7給出了典型的標定結果。
七、YC4W1.2L柴油機開發結果
為了獲得良好的冷起動性能，該機還配置了預熱塞輔助起動系統；為了以后升級到滿足歐Ⅳ排放，預留了微粒捕捉器、選擇性還原催化轉化器和氧化催化轉化器配置功能；采取了降低機油耗、油氣分離、液壓氣門間隙調節器等技術。圖8為該機動力性水平曲線。
整機按照歐洲排放測試循環進行了臺架試驗的模擬預測，所配汽車的慣性質量為1250kg。預測結果及經驗表明，這輛裝有YC4W1.2L柴油機的汽車，排放水平可以達到歐Ⅲ標準，并接近歐Ⅳ水平。
所有結果表明，由于應用了多種先進技術，YC4W1.2L柴油機完全達到了預定的設計目標。
八、結束語
在YC4W1.2L小型轎車柴油機開發中，應用了輕量化設計、四氣門技術、VNT、冷卻式EGR系統、高壓共軌燃油系統等先進技術。
所開發的YC4W1.2L小型轎車柴油機具有良好的動力性、經濟性和排放性能，同時具有良好的整車駕駛性。
