Rockwell自動化技術在回轉窯控制系統中的應用

1 引 言

　　石油焦煅燒工藝控制比較復雜，產品產量、質量及煅燒實收率完成情況受煅燒帶溫度、煅燒帶位置、揮發份濃度、氧氣濃度、窯頭窯尾負壓、燃料補給量、物料運動速率等各項工藝參數及窯內工況的綜合影響，就煅燒實收率而言，由于沒有一套完善的窯內情況自動化監控系統，煅燒溫度、煅燒帶位置、揮發份濃度、氧氣濃度、窯頭窯尾負壓、燃料補給量、物料運動速率等各項工藝參數不能達到良好配置，在實際生產中，只依據操作人員的實際經驗進行調整，往往存在煅燒帶溫度，窯頭窯尾負壓，給料量，窯體轉速，二三次風及燃料配比，煅燒帶穩定性等不合理，不規范現象。易造成煅后焦熱處理波動較大，煅后焦真比重、電阻率、CO_２及空氣反應速率、晶體尺寸等指標存在較大波動，直接影響到陽極理化性能，如果石油焦熱處理不充分，煅后焦比電阻偏高對陽極真假比重、導電率、抗熱震性能等都會帶來直接影響；石油焦熱處理過于充分，將加大煅后焦的抗氧化性能。陽極在電解槽內選擇性氧化現象更加突出，同時對燃料消耗，煅燒實收率，陽極導熱率，焦子空隙度等帶來不利影響。也對產量、窯內襯壽命、沉降室壽命、燃料消耗、窯尾煙氣凈化、窯體轉動、機械設備運轉都帶來不利影響。因此，對于降低生產成本、提高產品質量、減少環境污染和資源消耗只能通過全流程自動控制系統的優化設計來實現。采用計算機控制系統是對豎爐焙燒過程實現成功控制的關鍵，采用新的合適的控制結構過程綜合自動化系統是解決上述問題的關鍵。采用過程控制、過程優化的綜合自動化系統。

2　煅燒過程自動化系統實現

　　回轉窯煅燒過程控制系統是料場均勻化的石油焦和輔助物料通過檢驗合格后，經過煅燒窯自動監測系統和人工操作系統將原料（煅燒前石油焦）輸送至煅燒回轉窯中進行煅燒。在回轉窯煅燒過程中，利用燃燒裝置和煅燒過程優化監控，對物料煅燒過程及回轉窯煅燒區域溫度進行控制，使煅燒窯內的物料按照預定的曲線升溫，從而使石油焦在預定的溫度曲線下完成焦化過程。輔助控制系統是冷卻窯實施內噴水全自動調節，外噴水比例調節，原料庫和余熱鍋爐等部分實現在線監控。

回轉窯煅燒主要技術參數

　　回轉窯煅燒控制系統是對整個煅燒過程工藝實行監控，根據工藝規范和回轉窯的煅燒溫度需求，進行動態調節控制，使其在工藝要求的升溫曲線和負壓范圍內對回轉窯內的石油焦進行干燥、加熱、煅燒和冷卻段的控制。并對煅燒過程優化燃?xì)馀渲霉δ堋；剞D(zhuǎn)窯實際控制點和測量點如圖1所示；其煅燒過程中工藝技術參數如表1所示。

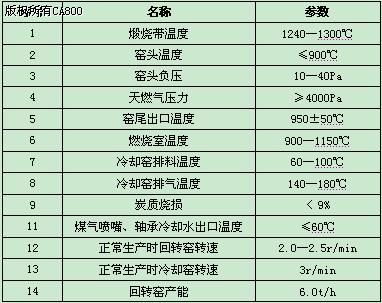

表1 6t/h回轉窯煅燒過程主要技術參數

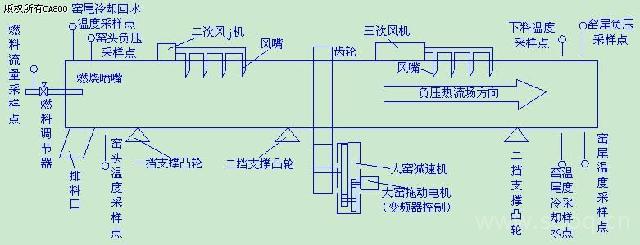

圖1 回轉窯控制點和測量點示意圖

　　在回轉窯大窯正常生產情況下，系統的調節器眾多，僅依靠獨立閉環的單回路控制系統是不可能實現最優生產控制的。另外，主要調節對象（變頻器、負壓擋板執行機構、余熱鍋爐的給水控制閥門等裝置控制）都是動態調節，其動態特性決定了它的控制復雜性，且生產工藝對調節質量的要求又較高。因此，只有采用多回路控制系統才能完成回轉窯的最佳生產狀態調節控制任務。

2.2總控制系統結構

　　隨著炭素生產過程回轉窯控制技術的改進，其過程控制向著大型、連續和多復合功能方向發展，對生產工藝操作規程的要求更加嚴格，參數間相互關系更加復雜。產品的品質指標的不斷提高，直接要求控制系統的精度和功能均要有較大的提升，同時對能源消耗和環境污染也有明確的限制。在這種情況下，回轉窯控制系統必須采取新型控制方式——多回路控制系統?；剞D(zhuǎn)窯煅燒過程控制系統結構如圖2所示。

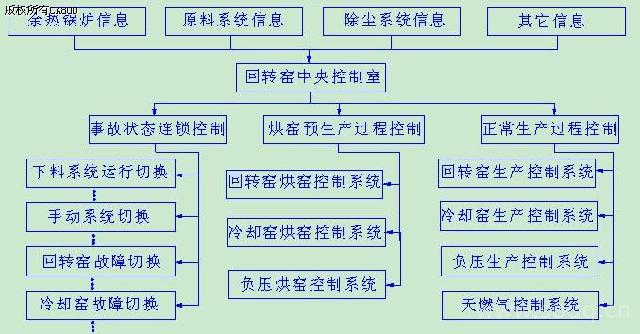

圖2 總控制系統結構圖

2.3控制策略

　　回轉窯控制系統調節對象的動態特性決定了其控制的復雜性，而工藝指標對調節質量的要求又很高。從回轉窯控制單元器件而言，調節對象的動態特性雖然并不復雜，但控制的關聯性卻高度集中，故單回路控制系統（是指用1個調節器、1個輸入信號、1個閉環控制。）難以滿足工藝生產要求。

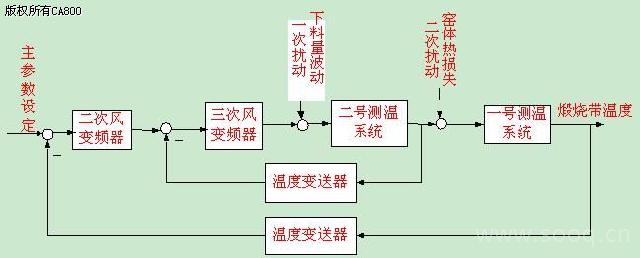

　　在回轉窯多回路控制系統中，關鍵的控制方式是由多個測量值、多個調節器、補償器和解耦器等組成多回路控制系統。在回轉窯多回路控制系統中，采用串級控制是改善調節過程較為有效的方法?；剞D(zhuǎn)窯控制系統中，煅燒帶為主控制調節，二次風變頻調節量和三次風變頻調節量為副控制調節。

　　物料自回轉窯尾部下料溜子進入窯體，經煅燒后從窯頭底部排料口排出，其煅燒過程中產生的熱量在負壓作用下經過沉降室，進入余熱鍋爐系統，再通過除塵器、煙道外排。為了保證煅燒產品質量，必須嚴格控制揮發分最大析出溫度和煅燒最高溫度。為此，采用負壓擋板開度和二、三次風變頻器調節，調節對象是揮發分最大析出溫度、煅燒最高溫度以及回轉窯壁溫度（考慮回轉窯體輻射熱量散失）。引起煅燒熱力場溫度變化的擾動因素主要來自2個方面：物料和助燃風量。在物料方面主要是物料下料流量、物料入口溫度、物料化學成分和物料停留時間；在助燃風量方面主要是三次風量偏差、二次風量偏差和漏風量。這些擾動量，由于作用地點不同，其對煅燒溫度的影響也不一樣；當石油焦下料流量波動時，會造成水分干燥段溫度的波動。因此，設計煅燒帶（即負壓）控制為主控制回路，三、二次風為副控制回路，窯體變頻轉速為輔助主變頻控制回路，能夠較好地滿足回轉窯的控制工藝要求。在回轉窯串級控制中，采用了三級調節控制，這三級調節器串在一起，各有其自己的溫升狀態響應。三次風調節器為前端的控制，負責物料波動時的“粗調”，而二次風調節器擔負物料波動較大情況下的調整，負壓為最后的穩定調整。這樣就可以在物料方面發生擾動時，能夠快速把煅燒溫度調節到最佳的狀態段內。

2.4回轉窯煅燒控制原理

　　隨著生產過程向著大型、連續和高控制方向發展，對操作條件要求更加嚴格，參數間相互關系更加復雜，對控制系統的精度和功能有相當多的要求，對能源消耗和環境污染也有明確的限制。這種多回路測量值、多調節器和解耦器組成的控制系統。其回轉窯煅燒帶優化控制原理如圖3所示。

圖3 回轉窯煅燒帶優化控制原理圖

　　在回轉窯煅燒帶控制系統中，主環（PI調節）和副環（PID調節）的波動頻率不同，副環頻率較高，主環頻率較低。在整定時，要盡量加大副調節器的增益以提高副環頻率，目的是使主、副環的頻率錯開，各層副環頻率的要求最好相差三倍以上，以減少相互之間的影響。

　　預測控制優點諸多：首先，采用滾動優化的控制策略，通過預測值設計控制算法。預測控制就是不斷修正控制作用，在每一步都向最優的目標前進，其目標是隨時調整。雖然滾動優化控制的結果可能并非最優，但由于能夠適應模型失配、擾動影響諸多因素。因此，是預測控制具有很強的適應性；其次，預測控制采用預測模型。它既產生被控變量的預估值，同時又作為控制器的設計依據。當模型與被控對象一致時，能夠使兩者的誤差為零，當模型失配時，能夠通過反饋校正，及時調整失配程度。故預測控制具有良好的魯棒性；此外，預測控制采用基于模型輸出的預測和基于估計誤差的預測技術，使模型失配和擾動影響下都有很強的校正作用。雖然，從被控過程看，控制系統接近開環控制，但由于對誤差實施的控制是閉環控制。因此，控制系統穩定性對系統參數的靈敏度下降，魯棒性得以提高。

2.5煅燒帶正常生產控制量和測試量矢量圖

　　在煅燒動態區域控制系統中，根據窯頭噴嘴位置和二次風供給的風道位置，預置軸向物料溫度掃描測試裝置，通過計算機控制的高精度煅燒帶定位系統，自動掃描跟蹤煅燒帶溫度最高點、煅燒帶與加熱帶的界面。采集兩個物理溫度點以后，將溫度狀態電信號傳送至中央控制室，進行煅燒帶定位系統監控，同時根據角度換算得出煅燒帶的距離。預置軸向物料溫度掃描測試裝置是在窯頭罩上安裝兩個高溫輻射掃描儀，該掃描儀裝置在兩個獨立的轉動煅燒帶定位系統上（該系統由計算機控制驅動），一個通過計算機控制追蹤煅燒帶最高溫度點，另一個追蹤煅燒帶的界面，以此方式確定動態煅燒帶的位置。通過確定煅燒帶的位置和煅燒指標，反饋控制燃燒系統的給氣量和窯體轉速。在通過計算機的對應模型解算，得出對應的煅燒帶動態分布狀態和溫升曲線。同時計算機控制煅燒帶定位系統定位，監控煅燒帶的主要物理監控點，如果監控點的煅燒帶最高溫度變化低于1250℃，則啟動燃?xì)鈬娮焯峁┤剂陷斎?；若監控點的煅燒帶界面溫度低于900℃，則適當加大引風量，使煅燒帶后移；否則，就適當減小引風量。根據物料排料溫度參數、煅燒帶高點溫度、煅燒帶界面溫度和窯內負壓引力參數，通過控制狀態的解析，發出控制火焰長度或二次風供給風量的調節指令，驅動執行機構，完成該系統控制。其煅燒帶控制量與測試量分析如圖4所示。

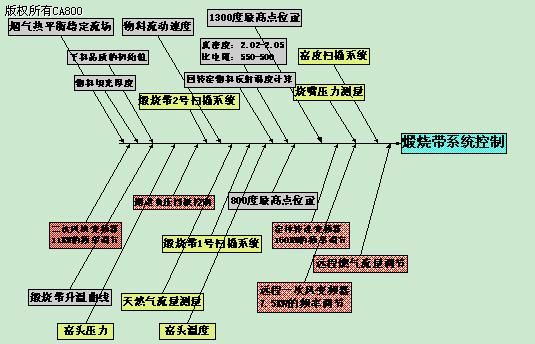

圖4 正常生產煅燒帶控制量與矢量分析圖

3　系統實現

　　在回轉窯煅燒過程中，通過煅燒窯燃燒裝置和控制系統，對物料煅燒過程及回轉窯煅燒區域溫度進行控制，使煅燒窯內的物料按照預定的曲線升溫，石油焦產品得以在預定的溫度曲線下完成焦化過程，生產出優質的煅后焦，滿足后續的預焙陽極生產要求，同時達到降低能耗，減少污染，保護環境的作用。

3.1系統硬件結構

　　系統的硬件結構，如圖5所示。監控計算機（2臺）均為IBM公司PC機，操作系統為Windowsxp。計算機控制系統采用美國Rockwell公司ControlLogix系統，包括CPU模塊，電源模塊，開關量輸入輸出模塊，模擬量輸入、輸出模塊、控制網(ControlNet)通訊模塊、設備網(DeviceNet)通訊模塊等。其系統內通過控制網通訊模塊進行通訊，控制室上位機設有以太網網通訊接口，為今后實施設備網絡化管理提供方便；智能優化程序?qū)⒂?jì)算結果通過控制網傳至各分控制站。中央監控機直接通過控制網與各分站PLC進行信息交換。其控制分站有余熱鍋爐系統、原料系統、除塵系統、小窯控制系統，燃燒系統、循環水系統等6個站組成，其共有8個機架（6個本地站分別設有1個機架；1個遠程站設有2個機架）。每個站對應1臺控制柜和操作控制器（Allen Bradley SLC 5/04; Allen Bradley view 1000、觸摸屏等控制界面）；回轉窯中央控制站實現對回轉窯燃燒待溫度、進料溫度和冷卻窯溫度的檢測。各控制站通過獨立的控制功能實現本系統內所有控制裝置的控制參數的給定、狀態參數的顯示（如變頻器的頻率設定和狀態監測），并將相關數據通過網絡傳輸給回轉窯煅燒控制中央上位機。各控制站的處理器通過冗余的ControlNet網，以Producer/Consumer的通信模式實現數據開放。

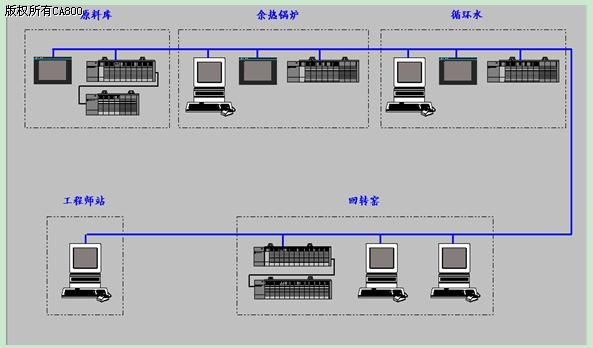

圖5 回轉窯煅燒控制系統硬件結構圖

3.2系統軟件結構

　　整個控制系統所使用的軟件均選用RSLogix5000、RSLink、RSNetWorx、RSView32等Rockwell公司的配套產品。監控計算機配有RSLogix5000、RSLink、RSNetWorx、RSView32應用軟件，使用Microsoft Windows2000操作環境，編程軟件由RSLogix5000和RSView兩部分組成，其中RSLogix5000為PLC軟件開發環境，RSView為監控畫面開發環境，RSNetWorx為網絡組態軟件。各控制站的控制程序是在RSLogix5000軟件基礎上開發的^[8]，ControlLogix系統的結構體系是一個技術先進的控制平臺，它集成了多種控制功能：順序控制，過程控制，運動控制等。ControlLogix系統是模塊化的，根據其內存量、控制器個數和網絡類型均可通過實際應用具體選擇大小、類別。這種柔性結構能實現在同一個機架內使用多個控制器、網絡通訊及I/O模塊。并在多個控制器之間分配資源和劃分任務。ControlLogix數據傳輸總線利用Producer/Consumer技術是一種高性能的分布式方案。通過通訊接口模塊能實現ControlLogix與計算機、分布式處理器和分布式I/O的互連等功能。其每個站的控制程序中，又分別包涵著一個連續任務和一個周期性任務。其中連續任務下有1個主程序，主程序下有分為多個子例程，如故障狀態控制、烘窯預生產過程控制、正常生產過程控制等子例程。

　　RSView32是一個功能強大的控制系統監控軟件[12]，可以按用戶的要求編制監控程序及友好的操作界面?？梢跃幹茝?fù)雜的計算處理程序，智能優化模型的開發就是基于VBA軟件設計的。本系統中監控畫面的主要組成是：回轉窯煅燒工藝流程圖、自動控制參數總覽、設定值及PID參數控制面板、設備運行狀態圖、故障報警畫面等模擬狀態圖。通過這些操作界面，能準確、及時地實現回轉窯煅燒總系統過程的遠程監控和操作，實時監視回轉窯煅燒工藝中的溫度、壓力、流量等關鍵部位參數變化趨勢，對設備異常、故障報警及時顯示，可以使操作員隨時對現場進行生產過程進行準確判斷和干預。

4　應用效果

　　回轉窯控制是石油焦煅燒生產過程控制的關鍵。回轉窯生產過程輸入有空氣量、加熱天然氣量和石油焦；輸出有沉降室溫度、煅燒帶溫度和小窯冷卻溫度。輸入與輸出之間具有強耦合，過程機理復雜，如石油焦的進出、熱量的傳遞、化學反應，而且不確定因素多。此外，石油焦成分特性和含水量高低的不同，加熱天然氣流量的波動，二三次風的給定變化，煅燒帶實際溫度在線測量困難等因素的存在，使得回轉窯煅燒帶控制任務更加復雜，合理的系統結構及先進的控制技術是保證可靠控制的關鍵。回轉窯煅燒過程實現智能優化過程控制，通過對回轉窯煅燒過程的煅燒帶溫度、石油焦給定量、二三次風流量、冷卻水噴灑量的優化控制，達到了石油焦較為理想的煅燒過程控制目的。其大窯工藝流程監控畫面如圖6所示，重要參數設定畫面如圖7所示。

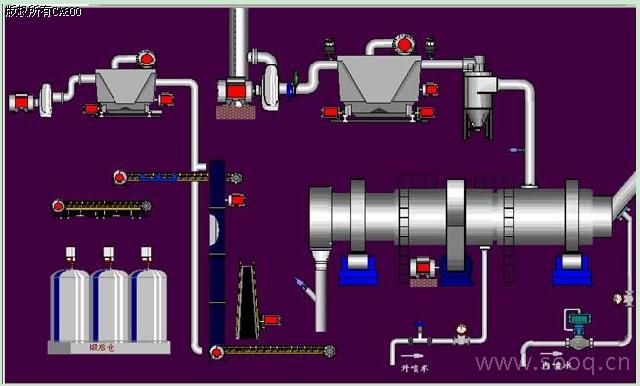

圖6 煅燒回轉窯大窯運行狀態監控畫面

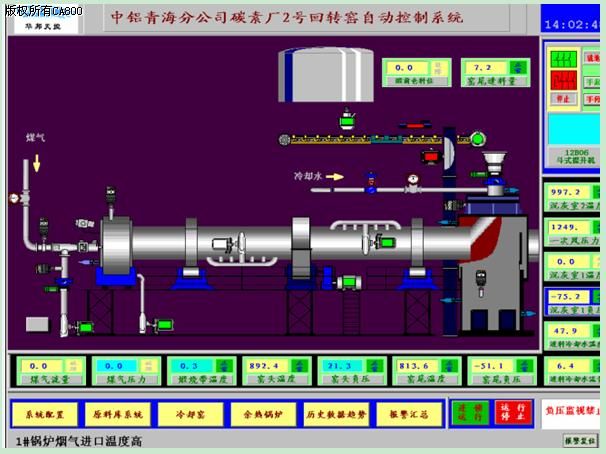

圖7 煅燒回轉窯小窯運行狀態監控畫面

6　結束語

　　本文針對回轉窯煅燒過程的特點，應用Rockewll自動化技術和智能控制方法，提出了由滾動優化、預測控制和反饋校正等控制方法組成的回轉窯煅燒生產過程綜合自動化系統。本系統在我公司3臺石油焦煅燒回轉窯上成功應用，實現了回轉窯煅燒生產過程的優化控制和優化運行的目的。據統計，其煅后焦的質量明顯地得到提高；燒損率降低至7.4%（改造前平均11.3%）；提高了生產的穩定性，改善了一線操作人員工作環境和勞動強度，減少了資源消耗，提高了設備運轉率。
