01、雙溫協同-中央供水系統
供水系統設計在室外，占地約30㎡，采用上下兩層鋼結構平臺，有效利用空間。兩臺不銹鋼保溫水箱放置于平臺左下方，分別存儲常溫水和冷凍水。右邊配置風冷式中央冷水主機與平臺上方客戶原有的兩臺風冷式冷水機配合使用，以提升整套系統工作的穩定性。冷水機頂部冷凝風扇的排風口處安裝方形排風管道，并預留足夠的排風空間，以確保冷水機的良好散熱環境。
平臺上方配備方形橫流式冷卻水塔，通過管路與下方水箱連接。車間回水經過自清洗過濾器過濾后到冷卻水塔，冷卻后進入水箱，存儲起來。
平臺內側放置水系統控制箱，優良的控制器算法，可根據車間的供水需求自動控制水泵的開啟頻率與數量，起到節能效果。同時，水泵循環交替使用，提升水泵的使用壽命及系統的可靠性。水泵組由溝槽件連接，具備良好的擴展性(例如增加水泵)，以及方便維修時對水泵的拆裝與安裝，能夠快速進行維修保養;當車間增加機臺數量，超出規劃流量需求時，備用泵也可根據車間負荷自動開啟。
整個系統采用同程回水，保證各用水點壓差均等。車間內冷凍水管道表層都包覆保溫棉，保證冷水溫度均衡的同時也避免管道表面結露;室外所有管道均包覆保溫棉，并在外層包覆鋁皮以防銹、防腐，以確保系統能長期可靠的運行。
02 、中央原料處理系統
中央原料處理系統以自動化作業、集中化管理等特點為客戶節約了大量的人力與管理投入，提升了空間利用率。同時，整潔美觀的車間環境也提升了工廠的對外形象。
中央原料處理系統將原料分區集中管理，獨立于注塑車間之外。供料區內設置有原料區、隔音房及若干除濕干燥設備。供料部分采用了單機單管的集中供料輸送系統，搭配一路共管備用。在輸送方面配備有高壓風機及中央過濾器，風機提供輸送動力，中央過濾器過濾原料中的粉塵及細微雜質，可有效保護風機，延長其使用壽命。用于安裝風機的隔音房，有效的降低了運行產生的噪音。
原料儲存部分選用歐化混合式儲料桶，儲存原料的同時，滿足客戶對原料攪拌的需求。干燥部分則配備歐化干燥機和歐化除濕干燥組合，干燥機可對大多數不易吸濕的塑膠原料進行高效干燥作業，以保證最終成型制品的品質;除濕干燥組合主要應對吸濕性較強的原料，搭配原料分配站及PLC控制站，完成原料的集中干燥除濕、分配輸送工作。

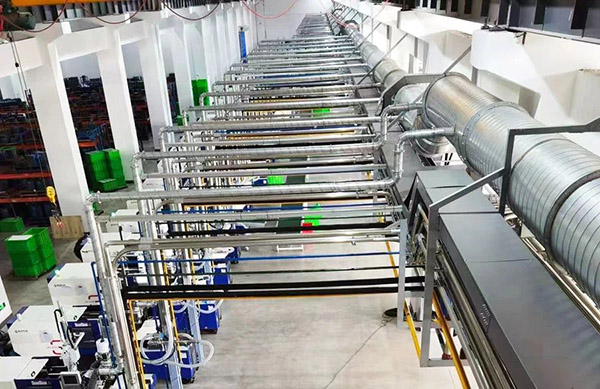

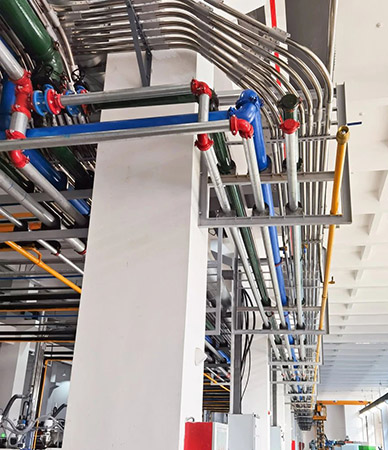

在管路排布方面，整體以車間立柱作管支架固定，布局錯落有致，整齊美觀，考慮到安裝距離因素，終端管路部分單獨架設有不銹鋼立柱。另外，安裝于輸送系統末端的注塑機上的吸料斗則另外配備有兩料比例閥，以滿足客戶的混料需求。
實際使用中，客戶可通過PLC控制站的觸摸屏實時觀測到各設備的運行情況，亦可配合原料分配站的選料功能，完成原料的切換工作，不同管路設備設計可視化標識，方便使用、辨認。該整廠規劃方案，從設備選型到布局設計，都體現了系統整體的完整性，順應智能制造的趨勢，信易將始終追逐時代前進的浪潮。目前該系統以投入生產使用，性能及可靠性得到了客戶的充分認可。
（信易電熱）
