2023年6月7日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌(Infineon)CYW20820產品的藍牙音樂燈控發射器方案。
圖示1-大聯大品佳基于Infineon產品的藍牙音樂燈控發射器方案的展示板圖
在智能照明時代，藍牙燈控發射器被廣泛應用于智能燈光設計中。借助該產品，可以讓燈光與音樂相結合，從而達到燈隨樂動，營造出不同的氛圍效果。為了加快此產品設計，大聯大品佳基于Infineon CYW20820產品推出了藍牙音樂燈控發射器方案，適用于舞臺、KTV、音樂噴泉等場景的氛圍燈光秀設計。
圖示2-大聯大品佳基于Infineon產品的藍牙音樂燈控發射器方案的場景應用圖
本方案所采用的CYW20820是一款支持藍牙5.2規范的單芯片解決方案產品，可為針對藍牙Mesh、音頻、語音、可穿戴設備、鼠標、鍵盤、游戲、控制器、遙控器以及其他廣泛的物聯網(IoT)應用提供支持。在連接性能方面，CYW20820能夠提供可靠的連接，并且其內置的帶有浮點運算單元的Arm? Cortex?-M4微控制器可以實現高性能計算。它是一款高度集成的器件，具有多個數字接口、經過優化的存儲子系統和功率放大器等，能在低功耗(LE)和基本速率(BR)模式下，提供高達11.5dBm的發射輸出功率，從而縮小設備的尺寸，并降低部署藍牙解決方案的相關成本。

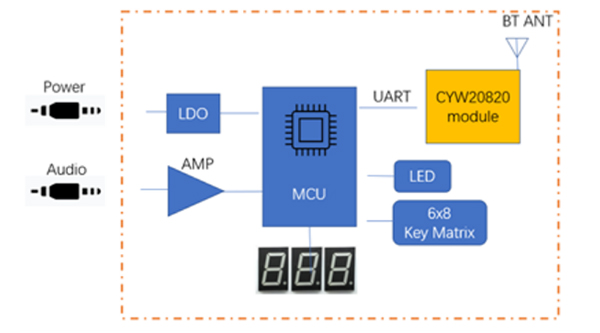

圖示3-大聯大品佳基于Infineon產品的藍牙音樂燈控發射器方案的方塊圖
在實際使用時，播放器通過Audio的lineout將音頻傳輸給本方案，再經放大器放大Audio信號，然后經過ADC采用得到Audio的幅值后，通過藍牙將Audio的幅值發送出去，音樂燈接收到來自燈控發射器的命令后，再根據命令控制和調節燈光的變換，包括色彩、亮度、漸變等。
核心技術優勢：
藍牙部分：
● 支持藍牙5.2;
● 藍牙包括BR，EDR 2Mbps和3Mbps，eSCO，Bluetooth LE，以及LE 2Mbps;
● 發射功率達11.5dBm;
● 接收靈敏度為-94.5dBm。
MCU部分：
● Arm? Cortex?-M4內核，最高頻率為96MHz;
● 256KB on-chip Flash、176KB on-chip RAM;
● 加密支持AES-128和真隨機數發生器(TRNG);
● OTA固件更新。
外設：
● 多達40個GPIOs;
● I2C、I2S、UART和PCM接口;
● 兩個Quad-SPI接口;
● 具有多達28個模擬通道的輔助ADC。
方案規格：
● 無線：藍牙5.2;
● 供電：5V;
● 按鍵數：48鍵;
● 遙控距離：≧50米;
● 整機功耗：工作電流60mA;
● 待機功耗μA級，幾乎不耗電;
● 支持燈光模式：32種;
● 發射功率：11dB;
● 接收靈敏度：-94.5dBm。
（大聯大品佳）
