在德州儀器技術文章“低功耗 60GHz 毫米波雷達傳感器如何在更多應用中實現高精度傳感”中，我們討論了 60GHz 毫米波 (mmWave) 雷達傳感器如何在工業和消費電子應用中實現高精度傳感。在本文中，我們將探討低功耗 77GHz 雷達傳感器如何在其他具有挑戰性的應用中幫助實現可靠且準確的傳感。
77GHz 頻段的雷達傳感器通常用在盲點檢測和自動緊急剎車等高級駕駛輔助系統傳感應用和工業液箱的液位變送器中。但如今，非公路用車輛、電動自行車、自行車和停車場道閘對接近和距離感測的需求正不斷增加。在上述應用中，這些傳感器可以幫助實現更安全的工作環境，并提高操作過程中的舒適度和效率。
工業液位傳感器
準確可靠的液位測量對于石油和天然氣、化工和石化、飲用水和廢水管理、食品和飲料、制藥以及采礦行業至關重要。采用 77GHz 頻段毫米波雷達的雷達傳感器有助于實現高精度和分辨率，即使在具有復雜反射和干擾的挑戰性環境中也是如此。
與舊技術相比，雷達傳感器最大的優勢在于能夠?qū)Ωg性物質、磨蝕性物質或粘性物質進行非接觸式測量。這類傳感器的工作帶寬為 76GHz 至 81GHz，能夠可靠地檢測物質水平的微小變化，并可在遠距離、湍流、泡沫、蒸汽、灰塵、水蒸汽、溫度變化或潮濕條件下提供精確測量。寬帶寬使得雷達線性調頻脈沖的起始頻率與結束頻率之間存在更大的差距，從而能提高距離分辨率。因此，雷達傳感器有助于提高工業環境的安全性，可以實現遠程液位檢測，而無需人員親自進入危險或難以到達的區域。對于電池供電的操作，低功耗雷達的電池壽命可以持續多年而無需維護。
IWRL1432 是一款 77GHz 頻段的雷達器件，采用了低功耗架構來實現這類應用中的精確傳感。借助內置的深度睡眠模式，IWRL1432 每次測量耗能 <4mJ，因此能夠提供長時間的電池壽命。這些傳感器中每個發送器的輸出功率為 11dBm，可以實現從 3cm 到 80m 以上的測量范圍。由于將硬件加速器和微控制器完全集成到一個小型封裝中，因此無需額外的微控制器。圖 1 展示了利用雷達傳感器進行液位檢測的工業液箱。

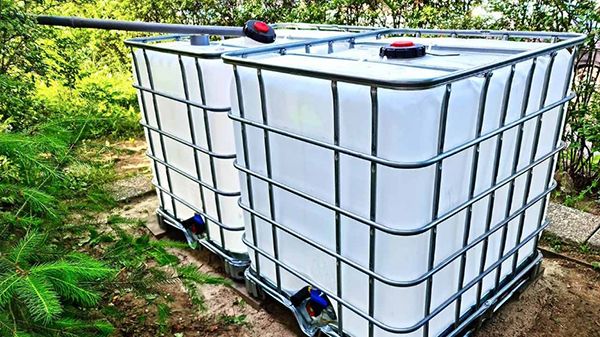

圖 1：工業液箱
電動自行車和自行車
近年來，電動自行車作為一種高效、可持續的交通方式而大受歡迎。然而，不論是騎電動自行車還是普通自行車，當?shù)缆飞系男腥嘶蚱渌囕v難以發現騎手時(尤其在低光照、霧天等條件下)，很容易發生事故。
IWRL1432 等雷達傳感器通過提供前向或后向近程警告或碰撞檢測功能來提升騎手的安全。雷達傳感器可以通過視覺或聽覺信號向騎手或駛近車輛中的人發出警告，以提醒他們可能發生碰撞。圖 2 展示了一個雷達傳感器能夠提升騎手安全性的場景。
圖 2：雷達傳感器幫助騎手提升安全性
停車場道閘傳感器
傳感器技術在提供高效安全的停車場進出控制方面起著至關重要的作用。停車場的入口或出口附近會安裝紅外和超聲波傳感器來檢測車輛的存在。然而，這類傳感器不僅檢測范圍有限，而且在出現灰塵、溫度變化或聲波的情況下往往不準確。
IWRL1432 等雷達傳感器通過提供更廣的檢測范圍 (>10m) 和更寬的視野(150 度)，克服了這些限制，使得實現更遠距離和更寬出入口的進出控制。此類傳感器在雨天和極端溫度等惡劣環境條件下的表現同樣出色。雷達傳感器可以區分車輛和行人，以確保只有在檢測到車輛時才會打開。此外，還可以輕松地將雷達傳感器集成到進出控制系統、門禁控制器和停車管理軟件中。
非公路用車輛
農業機械、建筑設備和其他非公路用車輛利用雷達傳感器來提供有價值的信息，并協助執行各項任務。它們可以檢測到附近的障礙物，例如樹木和其他機械設備，幫助在操縱大型笨重設備時避免碰撞。雷達傳感器還能夠測量真實的地面速度，這在不平坦、松散的地形和泥濘地面上非常重要。從人員和障礙物檢測到地面速度測量，再到在 77GHz 范圍內提供安全完整性 2 級的傳感能力，IWRL1432 雷達傳感器可以幫助提高非公路用車輛的操作效率和安全性。
結語
借助 77GHz 雷達傳感器 IWRL1432，設計人員能夠應對各種傳感應用中的挑戰，例如工業液位傳感器、電動自行車、停車場道閘和非公路用車輛。該低功耗傳感器能夠在各種環境條件下保持可靠操作，并且具有寬視野和高準確性，因此有助于您實現高效和高性能的傳感解決方案。
（德州儀器）
