2022年12月2日，比利時泰森德洛——全球微電子工程公司Melexis今日宣布發布一款適用于相對位置和速度傳感應用的通用型可編程3軸鎖存器和開關芯片MLX92352。該器件采用靈活的磁性設計，支持雙路輸出，且不受間距影響，輸出可設置為速度、脈沖或方向。憑借其卓越的EMC和ESD性能，這款無PCB器件為汽車和工業應用節省了空間和總模塊成本。
MLX92351(預編程)和MLX92352(可編程)為正交輸出器件，可精確定位電機系統的轉速和方向。2路輸出之間的90°相移使器件不受間距和氣隙影響，磁性設計更加簡便。MLX92352和MLX92351通過輸出X、Y和Z磁軸(代表速度、脈沖或方向)中任意兩項的組合，實現更高的靈活性。磁性閾值范圍從±0.5mT到±40mT，可實現行業領先的磁性精度。

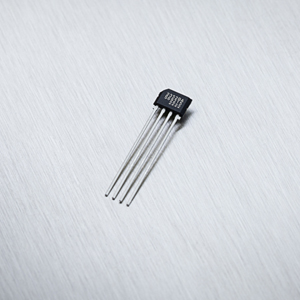

MLX92351產品圖
采用Melexis的絕緣體上硅(SOI)技術，該系列磁性鎖存器和開關芯片具備出色的性能：15kV HBM ESD、8kV系統ESD和高EMC魯棒性。這種無PCB解決方案可節省空間和成本，直流電機計數的單芯片方案簡化了設計。在175℃的結溫下，MLX92352和MLX92351的工作電壓范圍為2.7V至60V。同樣重要的一點是，啟動時的最后狀態反饋功能可確保電機系統持續穩定運行。

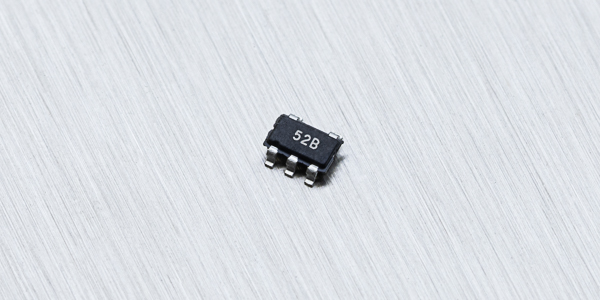

MLX92352產品圖
MLX92351和MLX92352的其他優勢
MLX92352憑借可編程的EEPROM以及靈活設置三個軸的輸出，可以實現豐富的功能，適用于多種應用：線性速度和方向控制(動力提升門，功率模塊關閘)、增量旋轉編碼(電動自行車的步頻傳感器、風扇和泵電機分度)、雙線性位置檢測(活塞和桿)和角位置檢測(旋鈕、單鍵飛梭)。該器件可完全勝任以上應用。
MLX92351已預編程，而MLX92352支持生產線最后階段(EoL)編程，以補償生產過程中出現的模塊機構裝配誤差。
該系列產品提供VA封裝(無PCB)或行業標準的TSOT封裝(SMD)。車用版本已通過AEC-Q100認證，并根據ISO26262標準支持ASIL系統集成。
“MLX92351和MLX92352具備極高的靈活性，在大量應用中展現了它們的優勢。通過在所有平臺上重復使用同一個解決方案，客戶不僅可以更快地完成開發，還可以減少工程工作量?！盡elexis位置傳感器芯片全球營銷經理Dieter Verstreken表示。“這些磁傳感器芯片的另一個主要優勢是設計緊湊，可輕松應對集成工作。憑借出色的EMC和ESD性能，它們是市場上極少數能夠處理2.7V至60V電壓范圍的獨立開關設備”。
該器件現已開始提供樣品和價格優惠的開發編程工具。
（Melexis）
