2022年10月19日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌(Infineon)IMD111T驅動IC的直流無刷電機驅動方案。

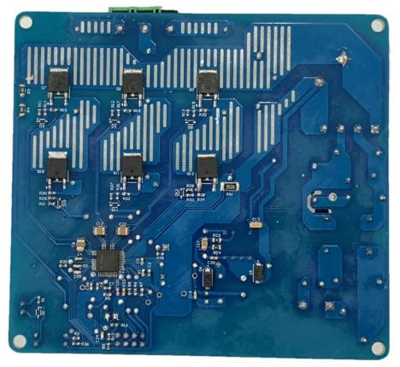

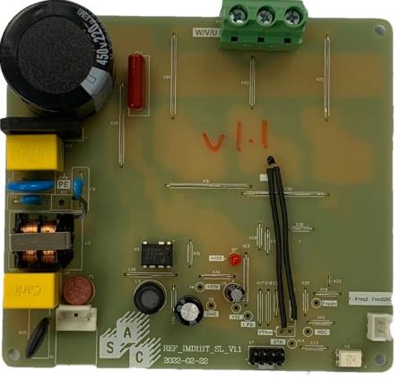

圖示1-大聯大品佳基于Infineon產品的直流無刷電機驅動方案的展示板圖
變頻電機驅動是節能減排的重要手段，以白色家電為例，隨著全球雙碳目標的頒布，越來越多的電器選擇采用變頻控制的方式來滿足節能環保的需求。在家電市場紛紛轉向變頻控制的市場趨勢下，直流無刷電機(BLDC)成為各種電器和電動設備的主要驅動力。為了使客戶能夠快速的設計出高能效的直流無刷電機，大聯大品佳基于Infineon產品推出了直流無刷電機驅動方案。

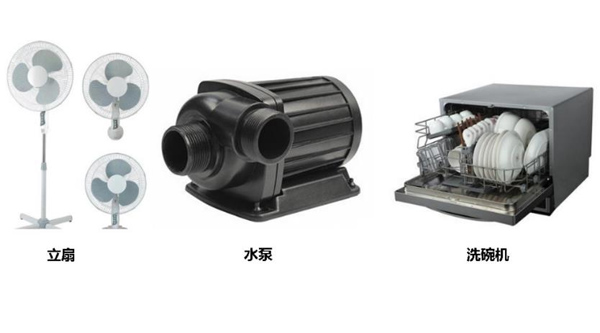

圖示2-大聯大品佳基于Infineon產品的直流無刷電機驅動方案的場景應用圖
本方案的核心IMD111T以緊湊封裝將iMOTION運動控制引擎(MCE)、穩壓器與三相柵極驅動器結合在一起。這款柵極驅動器基于英飛凌獨特的絕緣體上硅(SOI)技術，具有寬工作電壓，可以在變頻器中驅動一系列MOSFET和IGBT。而電機控制使用的最新MCE 2.0技術可以提供現成的電機和PFC(可選)控制，并且MCE 2.0軟件算法能夠在無傳感器或基于霍爾傳感器的電機逆變器中實現高效的磁場定向控制(FOC)。另外，IMD111T集成式穩壓器能實現多種供電方案，有助于減少BOM用料。

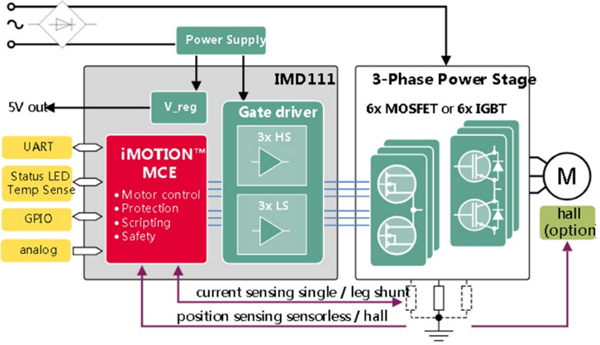

圖示3-大聯大品佳基于Infineon產品的直流無刷電機驅動方案的方塊圖
此外，根據UL/IEC 60730(B類)的要求，IMD111T器件通過了面向要求功能安全應用的預認證。得益于IMD111T完整性，本方案可以幫助用戶以極低的成本完成電機系統的開發。
核心技術優勢：
● 經過大量實際系統產品驗證的運動控制引擎(MCE);
● 單一Shunt電流采樣或橋臂電流采樣，無傳感器FOC控制;
● 電隔離的板載調試接口;
● 集成保護功能;
● 類似于小型虛擬機的集成腳本引擎;
● 單片板BOM成本低;
● 內置Pre-Driver，可以驅動一系列變頻MOS/IGBT;
● 使用MCEWizard和MCEDesigner工具輕松實現電機參數設置和調整;
● 電機控制功能調試不需要編程。
方案規格：
● MCU：MCE 2.0;
● 支持單條或多條支路分流電流測量;
● 支持電機控制算法(無傳感器/基于霍爾的FOC);
● 支持保護功能;
● 支持死區插入和擊穿防護;
● 支持過流/過壓/欠壓閉鎖;
● 支持具有600V阻斷電壓的高壓三相柵極驅動器;
●支持柵極驅動器的15V電源電壓;
● 內置LDO，支持5V輸出。
