大聯大世平集團推出基于ConvenientPower產品的無線充電接收端方案

2025China.cn 2022年10月13日

　　2022年10月13日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于易沖半導體(ConvenientPower)CPS4057芯片的無線充電接收端方案。

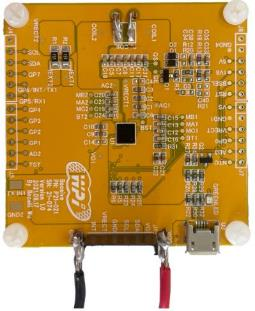

圖示1-大聯大世平基于ConvenientPower產品的無線充電接收端方案的展示板圖

　　在智能化時代，人們對電子設備“無尾化”體驗的追求正在促使無線充電技術快速創新。在這種趨勢下，無線充電市場迅速發展。無線充電技術也從手機擴展到其它便攜式智能設備中。對于無線充電技術來說，接收端和發射端都是不可或缺的裝置，但相較于發射端技術，接收端的設計更具難度。對此，大聯大世平基于ConvenientPower CPS4057芯片推出了無線充電接收端方案以幫助開發者簡化設計。

圖示2-大聯大世平基于ConvenientPower產品的無線充電接收端方案的場景應用圖

　　易沖半導體(ConvenientPower)是國際無線充電盟WPC共同創始人之一，也是全球第一家推出兼容Qi標準產品的公司。本方案中采用的CPS4057是一個高效且符合Qi協議的無線充電接收/發送集成系統。其接收端方案兼容Qi-BPP/QI-EPP標準，能夠提供5W/10W/15W/50W輸出功率。發射端方案支持輸入電壓5-10V，能夠提供5W輸出功率。同時，CPS4057有原廠提供配套的E-link燒錄器，可以通過I2C進行通信。

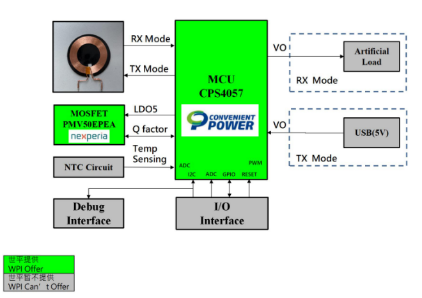

圖示3-大聯大世平基于ConvenientPower產品的無線充電接收端方案的方塊圖

　　在接收(Rx)模式下，交流無線電源由集成全波同步整流器從AC1/AC2引腳接收。整流直流電壓/能量存儲連接到VRECT引腳的電容上，電容還用作低通濾波器，以減少VRECT上的波紋電壓。集成LDO將為后續系統負載(如充電器)提供可編程、可調節的輸出電壓VOUT。

　　在發射(Tx)模式下，為了使用單芯片解決方案實現反向無線充電，CPS4057模塊將在重新使用或重新配置。此時CPS4057將LDO設置為旁路模式，并將整流器功率FET重新用作DC/AC轉換的功率逆變器。出于通信目的，CPS4057模塊將啟用ASK調制電路。另外，方案帶有的電壓/電流傳感用于電壓/電流檢測和FOD檢測。

　　核心技術優勢：

　　CPS4057關鍵性能指標：

　　● 兼容WPC 1.2.4標準;

　　● 接收功率高達50W;

　　● Tx模式下的Q-detect可以提高FOD性能;

　　● 嵌入式ARM內核，32kB MTP，最大化系統設計靈活;

　　● 低RDS(ON)全同步整流器;

　　● 具有溫度傳感器;

　　●豐富的GPIO接口與開漏緩沖器;

　　● 支持系統配置和用戶可編程的I2C接口;

　　● 用于輸入和輸出功率監測12位ADC;

　　● 整流器過壓保護(OVP);
