01、問 臺達交流伺服系統ASDA-M系列所提供DI/O功能與交流伺服系統ASDA-A2系列有何差異?
答 臺達交流伺服系統ASDA-M系列各軸各提供6個DI,3個DO;共有18個DI,9個DO。
交流伺服系統ASDA-A2則提供8個DI,5個DI。

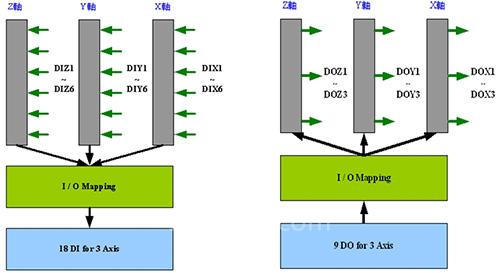

ASDA-M系列硬件的DI與DO分別在三軸的50 PIN Connector上，透過韌體的轉換，可以將各軸6個DI與3個DO整合之后分配給其他軸使用。為避免一些共享DI重復及節省DI腳位，可透過參數設定三軸共享DI，目前提供三軸共享DI：
,伺服啟動:設定數值為0101(A接點)，0001(B接點)
,異常重置: 設定數值為0102(A接點)，0002(B接點)
,緊急停止: 設定數值為0121(A接點)，0021(B接點)

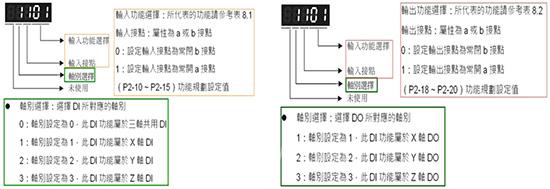

在指定各軸DI/O的參數設定上，DI(P2-10~P2-15)及DO(P2-18~P2-20)功能參數設定中增加位4作為各軸DI/O的指定。
02、問 當連接絕對型伺服系統時，如何設定絕對型編碼器?
答 設定步驟如下:
1.確認P2-69參數目前設定值(0x0èINC ;0x1èABS)，P2-69如果有修改設定必須重新上電功能才會生效，此參數特性與P1-01屬同一類型。
2.接上電池盒(已經連接編碼器端與驅動器端，電池也安裝上)，首次上電會跳ALE60，此時需坐標初始化，ALE60才會消失。
3.坐標初始化有三個方法
尚未作坐標初始化時驅動器會出現ALE60，可以透過以下初始化方式排除:
(1)參數法：
設定P2-08è271后，設定P2-71è0x1,，此時ALE60會消失，但是當電池電量低于3.1V會跳ALE61，否則正常情況面板看到會出現00000。
(2)DI法：
設定ABSE(0x1D)與ABSC(0x1F)，當ABSE(ON)，ABSC設定由OFF變?yōu)镺N，系統將進行坐標初始化，完成后編碼器脈波將從重設為0且PUU將重設為P6-01數值。
(3)PR回原點法：
若設定在PR控制模式時，可以執行PR回原點方式完成坐標初始化。
4.讀取馬達絕對位置:
(1)設定P2-70決定馬達絕對位置形式及讀取方式設定，
P2-70,bit0,DI/O讀取單位設定，讀取PUU(bit0=0)或Pulse(bit0=1)
P2-70,bit1,通訊讀取單位設定，讀取PUU(bit1=0)或Pulse(bit1=1)
(2)通訊讀取馬達位置單位為Pulse(P2-70=2,bit1=1,bit0=0):
設定P0-49=1或2(1:只更新編碼器數據;2:更新編碼器數據并將位置誤差清除為0)，P0-51代表馬達絕對位置圈數，P0-52代表馬達絕對位置脈波數
(3)通訊讀取馬達位置單位為PUU(P2-70=0,bit1=0,bit0=0)
設定P0-49=1或2(1:只更新編碼器數據;2:更新編碼器數據并將位置誤差清除為0)，P0-51=0，P0-52代表馬達絕對位置PUU
5.透過上位控制器讀取馬達絕對位置信息P0-51及P0-52
6.(1)當編碼器電源低于3.1V時會出現ALE61
(2)當絕對型系統初次上電尚未完成坐標初始化、編碼器電源低于1.2V或在低電壓狀況下更換編碼器電池，均會發生ALE60:馬達絕對位置遺失。
(3)使用非絕對型編碼器系統時，開啟絕對型功能設定P2-69=1時，會發生ALE69:馬達性是錯誤異常。
(4)編碼器絕對位置Pulse型式圈數溢位時會發生ALE62;PUU形式溢位時會發生ALE289。

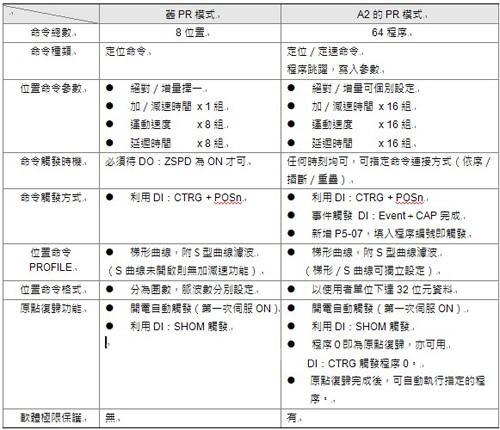

03、問 交流伺服驅動器A2系列的PR與AB系列有何差異?
答

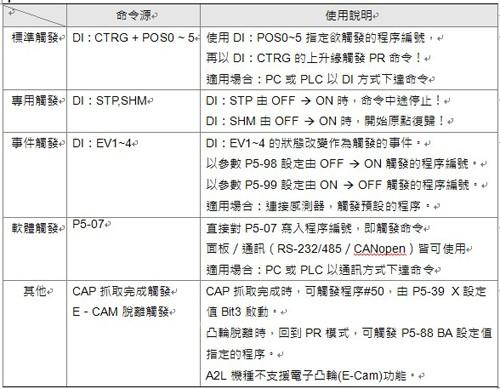

A2 的PR模式共有64個命令程序，程序#0為原點復歸，其余(#1~#63)為用戶定義的程序，觸發命令的方式歸納如下：

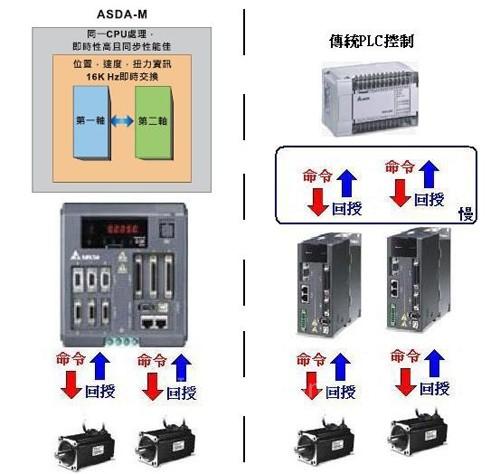

04、問 兩軸補間，ASDA-M 為什么可以比兩組ASDA-A2做的更好?
答 兩軸ASDA-A2的同步誤差，需要回到上位控制器再做判斷修正。
ASDA-M可以在CPU內部交換兩軸的數據，以兩軸的誤差適時的做調整，不需要上位控制器，可以做的更快，更好。
05、問 使用臺達A2伺服系統內部運動控制模式(Pr mode)，如何能確認伺服定位是否完成?

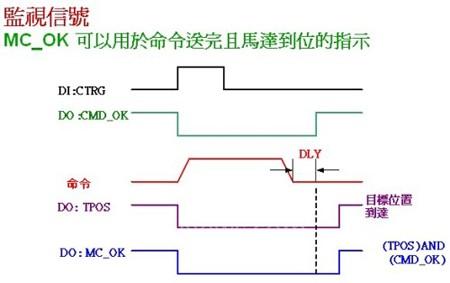

答 可以使用監視變量或示波器觀察DO:MC_OK狀態，此DO僅適用于Pr控制模式。
其定義為當DO:CMD_OK觸發，即Pr命令完成時;且DO:TPOS觸發，即目標位置到達同時發生。此時DO:MC_OK便會觸發。
此DO能確保運動命令有被確實執行，并且確實到達目標位置，避免因?yàn)镻r命令該下達而沒有下達，此時馬達DO:TPOS仍然觸發，而以為運動命令完成的錯誤判斷。
06、問 ASDA-M 跟ASDA-A2 有何差異?
答 ASDA-M系統伺服將三臺伺服融合在同一機座內，三軸同動控制，軸間交換數據，沒有時間延遲問題。軟件具備簡易的循圓分析功能，可強化系統問題的診斷能力。

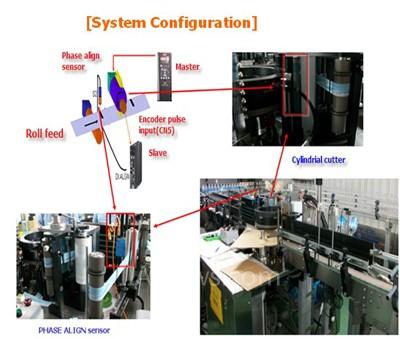

07、問 臺達ASDA-A2伺服系統提供phase alignment功能，何謂phase alignment功能? 應用場合為何? 與傳統系統架構差異性?
答 所謂phase alignment功能即是所謂相位校正功能，系統會自動依據每次所偵測的周期觸發訊。作自動的修正調整，主要應用在包裝機、封口機及高速寶特瓶貼標機(roll feeder)。此功能可以改善系統加工時所產生的累績誤差，并且在加工速度高低速快速切換時能確保定位的準確性至+-1mm以內。
1.傳統系統架構:送料軸為系統主軸，切刀加工軸為系統跟隨軸，送料軸為等速度運動而切刀加工軸為變速度控制(可能采用傳統機械凸輪或者是A2伺服所內建的電子凸輪)，此系統架構主要缺點為加工速度產能較慢、馬達運轉加減速頻繁易造成馬達壽命縮短、系統穩定性控制較難。
alignment新控制架構:切刀加工軸為系統主軸，送料軸為系統跟隨軸，此系統架構因?yàn)橹鬏S與跟隨軸皆為等速度運動，加工速度產能快，且搭配高速自動相位校正功能，在高低速快速切換時能確保加工精準性。
