汽車動力總成懸置系統是指動力總成（包括發動機、離合器及變速器等）與車架/底盤之間的彈性懸置元件構成的系統，發動機動力總成的振動通過該系統傳遞給車身/車架，路面不平造成的振動也通過該系統傳遞給發動機，因此該系統性能設計的好壞直接影響著整車的NVH性能。為了改善汽車內的振動情況，在汽車動力總成中采用了大量的懸置系統。一個理想的動力懸置系統應具備以下特性：（1）在5～20Hz的低頻范圍內，為了有效衰減因路面不平和發動機怠速燃?xì)鈮毫Σ痪鶆蛞鸬牡皖l大振幅的振動，需具有高剛度、大阻尼的特性；（2）在20Hz以上的頻帶范圍內，為了降低車內噪聲，提高汽車的操縱穩定性，需具有低剛度、小阻尼的特性。傳統的被動懸置已難以滿足汽車隔振性能的要求。為了達到良好的隔振效果，研究已不僅局限于橡膠懸置、被動液壓懸置，而且出現了如電流變液力懸置等新型懸置系統。
1電流變液特性

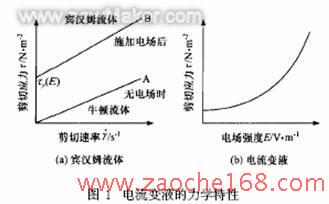

電流變液是一種由介電微粒與絕緣液體混合而成的復雜流體。對大多數電流變液來說，在沒有外加電場的作用時，其黏度較低，表現為牛頓流體的力學特性；當施加外加電場后，流體的力學性能發生明顯的變化，電流變液體變成黏塑體，只有當剪切應力大于屈服應力時，液體才會流動，液體呈現出屈服應力τy，此時的液體是一種賓漢姆（Bingham）流體，其性能如圖1所示。
方程符合B ngham模型
式中τ為剪切應力；τy E）為電場導致的剪切屈服應力；η為電流變液體的動力黏度；γ為剪切速率。
在電場作用下，電流變液體可以在液體和黏塑體之間進行轉換，其轉換過程是連續的，而且響應十分靈敏，一般其響應時間為ms級，并且這種液態和固態之間的轉換是可逆的，控制相變所需要的能量也很小。電流變技術是指電流變效應應用于工程實踐的一項技術，現在廣泛應用于汽車工程、航空航天、機械工程等領域。在汽車工程上主要用在離合器、懸架系統、發動機懸置等方面。
2 電流變液力懸置模型的建立
2.1 電流變液力懸置的結構組成
電流變液力懸置是一種動特性較好的發動機懸置，其實體結構如圖2所示。
（1）彈性元件（橡膠外殼）構成的帶電流變液體的上腔，是懸置系統的彈性元件，當承受外部激勵力的作用時，它可以發生變形，并改變上腔的容積，使電流變液體通過阻尼孔排出。如果上腔的阻尼孔通暢，則隔振裝置的剛度主要由橡膠彈性元件的剛度決定；如果阻尼孔被完全堵死，則由于在上腔中的電流變液體是不可壓縮的，彈性元件與液體一起形成一個新的剛度較大的復合彈性元件。顯然通過改變電場的強度，可以改變懸置中液體的黏度，進而影響阻尼和動剛度。電場增強，阻尼和動剛度就增大。
（2）上、下腔間的隔板上開有阻尼孔，孔一般為矩形截面的間隙通道，通道的兩側面作為陰極和陽極，構成一個均勻的電場，另兩側為絕緣體。電流變液體在阻尼孔中的流動是一種平行平面的間隙流動。當隔板上只有一個阻尼孔時，可利用改變電場強度來無級調節電流變液力懸置的阻尼力；當隔板上開有多個阻尼通道時，則可利用電場對各個通道的組合控制，形成多個不同的阻尼力，使電流變液力懸置得到多個不同的固有頻率，后者在電場的控制上比較簡單不需無級調節，只需作開關控制即可。
（3）下腔由一個彈性底膜組成。彈性底膜利用自身的彈性，可以改變自身的形狀和容積，以承擔電流變液體由于橡膠彈性元件變形，所引起的在上、下腔中的流動，以及上、下腔液體容量的變化。
（4）剛性的下部殼體，包在彈性膜外，其中充滿空氣使彈性膜可以自由伸縮。
（5）高壓電場以及高壓電施加于阻尼通道上的正負電極。
2.2電流變液力懸置力學模型
電流變液力懸置的力學模型電流變液力懸置的結構比較復雜，經過簡化抽象的模型如圖3所示。
根據電流變液的特性，可以得到其黏度為
式中ηa為電流變液的黏度。由此可得出液體流過阻尼孔的阻尼力為
式中L、b分別為阻尼孔的深度和寬度，h為電極的間隙距離，qi t）為阻尼孔的液體流量。
根據不可壓縮流體的動量方程和連續性方程，可以得出
式中kr br分別為橡膠主簧的剛度和阻尼系數，Ar為橡膠主簧的等效活塞面積，C1、C2分別為上下液室的體積柔度，p1、p2分別為上下液室中液體壓力。
從該模型中可以看出，通過電流變液力懸置傳遞到車身的作用力有兩部分：一部分通過橡膠主簧傳遞；另一部分是由上下液室液體的壓力產生的。因此懸置固定端的支反力的計算公式為
通過控制阻尼通道的電場，可以改變電流變流體的黏性，從而改變所產生的阻尼力的大小，達到吸收振動的效果。
3 置仿真及試驗結果

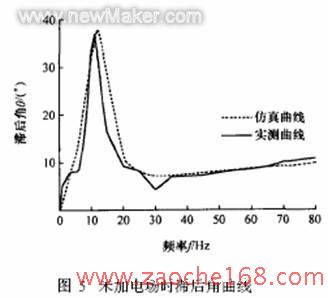

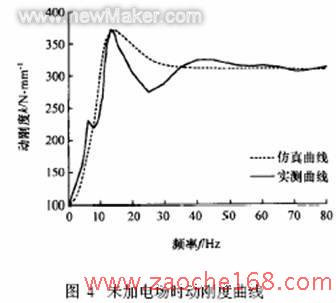

根據該力學模型以及文獻中提到的模型，設定有關的參數后，利用ADAMS軟件對系統的動態特性進行仿真，在未加電場時，系統的動剛度和響應滯后角變化曲線如圖4、圖5中虛線所示。從圖中可以看出，電流變液壓懸置在未加電場時，其動態特性與傳統的被動式液壓懸置相類似。
電流變液力懸置的動態特性試驗是在Instron8800伺服液壓振動測試試驗臺上進行的。試驗所用的電流變液材料，可參考實驗室專門的關于電流變液的論文。試驗時將懸置的兩端與試驗臺相連，然后在其中一端施加一個位移激勵xF （t）=X0sinωt，xF（t）為位移激勵、X0為位移激勵幅值，而另一端則固定在試驗臺架上，記錄運動端的位移傳感器的信號x（t）和固定端的力傳感器信號F（t），即可得到某一頻率下的動態剛度和滯后角。圖4和圖5中實線為試驗測得的未加電場時的相應曲線。

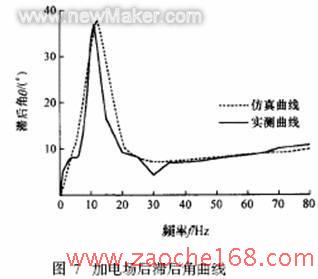

通過對比仿真計算和試驗測試的液壓懸置的動剛度和滯后角曲線，可以看出兩者比較吻合，從而驗證了模型的正確性。一個比較理想的懸置需要低頻高剛度大阻尼、高頻低剛度小阻尼的動態特性。對于電流變液力懸置，可以通過控制阻尼孔電極之間的電場的大小，調節電流變液的特性，從而改變懸置動剛度和滯后角曲線的峰值大小及其發生的頻率。圖6和圖7中虛線為施加電場后電流變液懸置的動剛度和滯后角的仿真結果。實線為相應的施加電場后的實測曲線。
4 結語
（1）建立了電流變液力懸置的動力學模型，在ADAMS中進行了仿真分析。通過與試驗結果的對比，驗證了模型的正確性。
（2）文中建立的仿真模型，可以很好地預測懸置的動態特性，而且可以在設計液力懸置時通過改變某些參數，對其性能進行優化，從而縮短產品開發周期，提高產品設計質量。
（3）仿真結果表明，具有阻尼調節能力的電流變液力懸置，能有效隔離發動機的振動向車架的傳遞，以及路面不平度激勵向發動機的傳遞，提高整車NVH性能。
