一、引言
數字化虛擬樣機技術是縮短車輛研發周期、降低開發成本、提高產品設計和制造質量的重要途徑。隨著虛擬產品開發、虛擬制造技術的逐漸成熟，計算機仿真技術得到大量應用。系統動力學仿真是數字化虛擬樣機的核心、關鍵技術。對汽車而言，車輛動力學性能尤為重要。為了降低產品開發風險，在樣車制造出之前，利用數字化樣機對車輛的動力學性能進行計算機仿真，并優化其參數就顯得十分必要了。對操縱穩定性的研究常采用仿真分析方法和試驗方法來進行。仿真分析是在計算機上建立簡化到一定程度的模型，輸入駕駛員對汽車的各種操縱信號，解算出系統的時域響應和頻域響應，以此來表征汽車的操縱穩定性能。因?yàn)榉抡娣治龌ㄙM(fèi)時間短，可在計算機上重復進行，對各種設計方案進行快速優化對比，并且可實現試驗條件下不能進行的嚴酷工況分析，因此該方法日益被人們采用。
建立整車仿真模型常有多種方法，筆者應用機械系統運動學、動力學仿真分析軟件ADAMS，來建立仿真模型，并對不同方向盤轉角下的操縱穩定性進行了動力學仿真。
二、數字化分析模型的準備
（一）仿真分析模型所需要的參數類型
建立多體系統動力學分析模型，參數需要量大，精度要求高，參數準備工作量大。所需的參數主要可劃分為四類：尺寸（幾何定位）參數、質量特性參數（質量、質心與轉動慣量等）、力學特性參數（剛度、阻尼等特性）與外界參數（道路譜等）。
其中的尺寸參數和大部分的質量特性參數可以通過建立三維數字模型得到，其他參數尚需要?jiǎng)e的參數獲得手段來獲取?？偟膩碚f，參數的獲得方法主要有以下幾種：圖紙查閱法、試驗法、計算法、CAD建模法等?？筛鶕?jù)具體實際情況采用。
（二）數字模型間的數據傳遞
基于CAD/CAM軟件建立三維數字模型是建立數字化分析模型的基礎。使用CAD/CAM軟件建立系統的三維實體數字模型，并以各個運動部件的形式先將零部件合并，裝配好；將模型存為ADAMS軟件可調用的特定格式的數據文件；然后利用CAD/CAM軟件與ADAMS軟件之間的數據接口文件將三維模型傳遞到ADAMS軟件中去；之后輸入各運動部件的密度等必要參數，就可以直接得到各運動部件的質量、質心與轉動慣量等質量參數。將三維數字模型傳遞到ADAMS軟件中后，通過添加適宜的約束和力元素等建模元素就可以得到初步的多體系統分析模型，也就是我們的基本化模型。
三、整車模型的創建
（一）雙橫臂式前懸架多體系統動力學模型

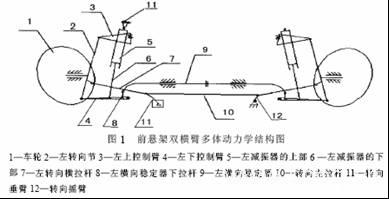

C型車前懸架采用雙橫臂式獨立懸架。前懸架主要零部件，對整車操縱穩定性能分析有重要影響的有：上橫臂（兩個）、下橫臂（兩個）、轉向節（兩個）、轉向橫拉桿（兩個）、轉向主拉桿（一個）、轉向搖臂（兩個）、車身（一個）、橫向穩定桿（一個）、縱置扭桿彈簧（兩個）、減振器（兩個）。上橫臂一端通過球鉸與轉向節相連，另一端通過轉動鉸與車身相連，使其可相對車身上下擺動。下橫臂一端通過球鉸與轉向節相連，另一端通過轉動鉸與車身相連。轉向橫拉桿一端通過球鉸與轉向節拉臂相連、另一端通過球鉸與轉向主拉桿相連，縱置扭桿彈簧一端通過固定鉸與下橫臂相連，另一端通過固定鉸與車身相連。車輪（即hub構件）通過轉動鉸與轉向節相連。穩定桿中部自由地支承在兩個固定在車架上的橡膠套筒內。穩定桿連桿一端通過等速萬向節與穩定桿連接，另一端通過球鉸與下控制臂連接。具體結構簡圖見圖1所示：
（二）后鋼板彈簧多體動力學模型
由于鋼板彈簧由多片長短不一的簧片疊加組成，力學特性較為復雜，既是彈性元件，又是傳遞縱向、側向地面作用力的傳力元件，因此建立鋼板彈簧懸架模型是構造車輛多體模型的一大難點。這里利用等效中性面法建立了C型車用鋼板彈簧懸架模型并驗證了模型的正確性。其原理是：所有主簧可以簡化為在某個等效中性面的單片主簧，即沿板簧厚度方向中間層組成的近似曲面，再將中性面按厚度基本相似原則分成若干等強度直線段，利用ADAMS中的BEAM單元模擬這些等強度直線段，每段間以Flexible（柔性）方式連接小剛體過渡;按板簧中性面上各段真實質量特性設定對應BEAM單元質量參數。副簧的建?？梢詥为?dú)劃分若干段，每段的長度應和其對應的主簧分段長度接近。主副簧之間的約束問題通過在接觸位置加IMPACT力來實現。

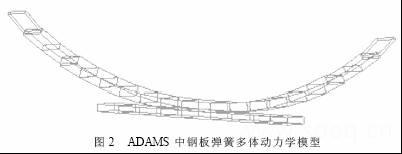

完成后的鋼板彈簧自由狀態時多體模型見圖2所示：
（三）扭桿彈簧參數及模型
扭桿彈簧一端與下控制臂相連，另一端與車身相連。根據實際問題的需要，在ADAMS軟件中采用力約束rotational—spring—damping來模擬扭桿彈簧的作用。
（四）橫向穩定桿模型
橫向穩定桿對汽車的操縱穩定性有重要影響。在ADAMS中，建立簡化的橫向穩定桿的模型：方法是將穩定桿中間斷開，聯以扭桿彈簧，其扭轉剛度由中間處的扭轉彈簧表示。
（五）減振器模型
減振器是懸架系統的主要元件，與彈性元件并聯安裝，車輪與車身的相對振動，主要是通過減振器衰減的，即由于懸架匹配了適當?shù)淖枘?，車身的自由振?dòng)被迅速衰減，車身的強迫振動也會受到抑制。根據前、后減振器的速度—阻尼力特性曲線，在ADAMS中，可以在Data—element下，創建Spline二次樣條插值函數。利用這個命令，使模型更接近于汽車的實際工況。
（六）輪胎與路面模型
ADAMS/View提供了5種輪胎模型，它們是：Delft輪胎模型、Fiala輪胎模型、Smithers輪胎模型、UA輪胎模型和UserDefined（用戶自定義）輪胎模型。這里選用UA輪胎模型。UA輪胎模型所需要的輪胎特性參數為：輪胎自由半徑R1（mm）；輪胎胎冠半徑R2（mm）；輪胎垂直變形量為零時的垂直剛度CN（N/mm）；輪胎側偏角為零時的側傾剛度CALPHA（N/deg）；輪胎外傾角為零時的外傾剛度CGAMMA（N/deg）；縱向滑移剛度CSLIP（N/slip）；輪胎滾動阻力矩系數CRR（mm）；徑向相對阻尼系數RDR；靜摩擦系數U0；動摩擦系數U1。根據輪胎的特性參數，可以編制ADAMS/View中的輪胎特性文件（.tpf）。
（七）車身系統簡化模型所用參數
車身模型的合理可行，取決于車身的慣性參數及車身與懸架的連接位置和方式的正確性。對于車身的慣性參數（車身質量及其繞質心三根軸的轉動慣量）原則上應依據實測數據來確定。
（八）傳動系簡化模型
考慮到所研究的問題與傳動系無關，傳動系不作為重點考慮。在整車動力學性能仿真分析中，傳動系模型簡化為各輪上的力矩輸入，其中左右輪按等力矩輸入。在穩態轉向特性分析中，采用連續加速法，驅動輪輸入常力矩。
（九）整車多體系統的開環模型
將前懸架系統模型、前穩定桿系統模型、轉向系統模型、前輪胎系統模型裝配可建立前懸掛轉向系統模型;將后懸架系統模型、后穩定桿系統模型、后輪胎系統模型裝配可建立后懸掛系統模型。將所有子系統進行裝配可建立一個十分精確的整車模型。
四、操縱穩定性主要仿真結果
（一）轉向盤轉角階躍輸入仿真分析
整車模型以一定速度（本例為42km/h）行駛中，突然加方向盤階躍輸入，以盡快的速度（起階時間不大于0.2s）轉動方向盤到150°，分別將整車質心位置前移和后移100mm時橫擺角速度、側向加速度隨時間變化曲線。

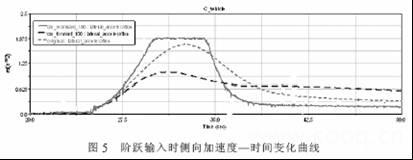

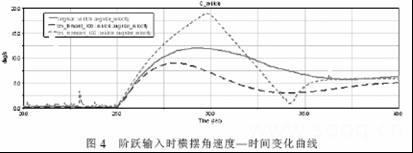

由圖4、圖5可知，當整車質心位置前移時，橫擺角速度峰值及穩態值降低，達到第一峰值的反應時間短，反應快。
（二）轉向盤轉角脈沖輸入仿真分析

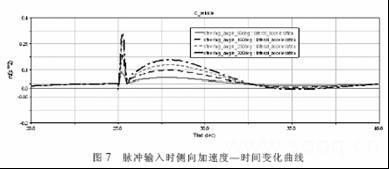

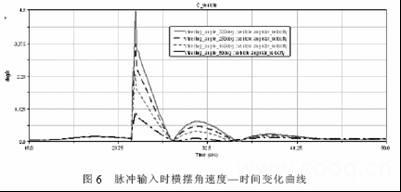

汽車以42km/h的車速直線行駛，方向盤在中間位置時，突然給方向盤加一脈寬為0.5一個三角脈沖，轉角分別為80°、160°、250°、320°輸入。輸入脈沖激勵后，使方向盤恢復到中間位置。
（三）穩態回轉仿真分析
在整車穩態回轉的仿真分析中，將汽車的傳動系模型簡化為各輪上的力矩輸入，其中左右輪按相等的力矩輸入。采用連續加速法，驅動輪輸入力矩。

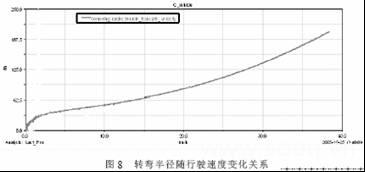

由圖8可知，轉彎半徑隨著汽車行駛速度的增加而增加。
下圖9為汽車底盤質心的運動軌跡，它直觀地表現了汽車的不足轉向特性。
五、結束語
利用ADAMS軟件把分散的零部件設計和分析技術揉合在一起，以提供一個全面了解產品性能的方法，并通過仿真分析中的反饋信息指導設計，建立了C型車的多體系統動力學整車模型，并進行了不同方向盤轉角及整車質心位置前后改變下的操縱穩定性仿真，從設計—試驗—改進設計—再試驗—再設計的設計理念轉為設計—仿真—試驗，使設計中的主要問題利用數字化樣機技術在設計初期得以解決。尤其在今后考慮ABS、TCS等動力學與控制集成問題多體系統動力學方面必將顯示更大的作用。
