加工實例--子程序綜合應用

ainet.cn   2008年08月06日
例題1 用直徑為20mm的立銑刀，加工如圖1所示零件。要求每次最大切削深度不超過20mm。

圖1

工藝分析

零件厚度為40mm，根據加工要求，每次切削深度為20mm，分2次切削加工，在這兩次切深過程中，刀具在XY平面上的運動軌跡完全一致，故把其切削過程編寫成子程序，通過主程序兩次調用該子程序完成零件的切削加工，中間兩孔為已加工的工藝孔，設圖示零件上表面的左下角為工件坐標系的原點。

加工程序

程 序

注 釋

O1000

程序號

N010 G90 G92 X0 Y0 Z300

使用絕對坐標方式編程，建立工件坐標系

N020 G00 X-50 Y-50 S800 M03

快速進給至X=-50，Y=-50，主軸正轉，轉速800r/min

N030 G01 Z-20 F150

Z軸工進至Z=-20，進給速度150mm/min

N040 M98 P1010

調用子程序O1010

N050 Z-45 F300

Z軸工進至Z=-45，進給速度300mm/min

N060 M98 P1010

調用子程序O1010

N070 G00 X0 Y0 Z300

快速進給至X=0，Y=0，Z=300

N100 M30

主程序結束

O1010

子程序號

N010 G42 G01 X-30 Y0 F300 H02 M08

切削液開，直線插補至X=-30，Y=0，刀具半徑右補償H02=10mm

N020 X100

直線插補至X=100，Y=0

N030 G02 X300 R100

順圓插補至X=300，Y=0

N040 G01 X400

直線插補至X=400，Y=0

N050 Y300

直線插補至X=400，Y=300

N060 G03 X0 R200

逆圓插補至X=0，Y=300

N070 G01 Y-30

直線插補至X=0，Y=-30

N080 G40 G01 X-50 Y-50

直線插補至X=-50，Y=-50，取消刀具半徑補償

N090 M09

切削液關

N100 M99

子程序結束并返回主程序

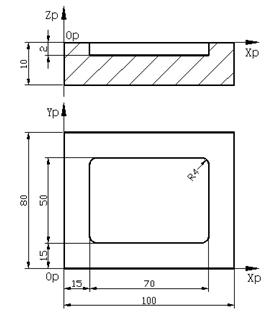

例題2 用直徑為8mm的立銑刀，粗銑如圖2所示工件的形腔。

圖2

圖3

工藝分析

1 確定工藝路線 如圖3所示，采用行切法，刀心軌跡B→C→D→E→F作為一個循環單元，反復循環多次，設圖示零件上表面的左下角為工件坐標系的原點。

2 計算刀心軌跡坐標、循環次數及步進量（Y方向步距）如圖4-6-3所示，設循環次數為n，Y方向步距為y，步進方向槽寬為B，刀具直徑為d，則各參數關系如下：

循環1次 銑出槽寬y+d

循環2次 銑出槽寬3y+d

循環3次 銑出槽寬5y+d

┇

循環n次 銑出槽寬(2n-1)y+d=B

根據圖紙尺寸要求，將B=50，d=8代入式(2n-1)y+d=B，即(2n-1)y=42，取n=4，得Y=6，刀心軌跡有1mm重疊，可行。

加工程序

程 序

注 釋

O1100

程序號

N010 G90 G92 X0 Y0 Z20

使用絕對坐標方式編程，建立工件坐標系

N020 G00 X19 Y19 Z2 S800 M03

快速進給至X=19，Y=19，主軸正轉，轉速800r/min

N030 G01 Z-2 F100

Z軸工進至Z=-2

N040 M98 P10104

重復調用子程序O1010四次

N050 G90 G00 Z20

Z軸快移至Z=20

N060 X0 Y0 M05

快速進給至X=0，Y=0，主軸停

N070 M30

主程序結束

O1010

子程序號

N010 G91 G01 X62 F100

使用相對坐標方式編程，直線插補，X坐標增量62

N020 Y6

直線插補，Y坐標增量6

N030 X-62

直線插補，X坐標增量-62

N060 Y6

直線插補，Y坐標增量6

N070 M99

子程序結束并返回主程序

例題3 用直徑為8mm的立銑刀，加工如圖4所示零件的槽，要求每次切深不超過4mm。

圖4

圖中A（-33，-9）、B（-33，16）、C（-21，28）、D（12，28）、E（37，3）、 F（37，-30）、G（25，-42）、H（15.68，-42）、I（4.404，-34.104）、J（2.872，-29.896）、K（-8.405，-22）、L（-20，-22）

工藝分析

將刀心運動軌跡A→B→C→D→E→F→G→H→I→J→K→L→A編寫成子程序，設每次切削深度4mm，主程序兩次調用該子程序完成槽的切削加工，槽的切削深度用相對坐標表示其增量，設零件上表面的對稱中心為工件坐標系的原點。

加工程序

程 序

注 釋

O1000

程序號

N010 G90 G92 X0 Y0 Z100

使用絕對坐標方式編程，建立工件坐標系

N020 G00 X-33 Y-9 Z2 S800 M03

快速進給至X=-33，Y=-9，Z=2，主軸正轉，轉速800r/min

N030 G01 Z0 F100

Z軸工進至工件表面，進給速度100mm/min

N040 M98 P10102

重復調用子程序O1010兩次

N050 G90 G00 Z100

Z軸快移至Z=100

N060 X0 Y0 M05

快速進給至X=0，Y=0，主軸停

N070 M30

主程序結束

O1010

子程序號

N010 G91 G01 Z-4

增量值輸入，Z向切深4mm

N020 G90 X-33 Y16

絕對值輸入，直線插補至B點

N030 G02 X-21 Y28 R12

圓弧插補至C點

N040 G01 X12

直線插補至D點

N050 G02 X37 Y3 R25

圓弧插補至E點

N060 G01 Y-30

直線插補至F點

N070 G02 X25 Y-42 R12

圓弧插補至G點

N080 G01 X15.68

直線插補至H點

N090 G02 X4.404 Y-34.104 R12

圓弧插補至I點

N100 G01 X2.872 Y-29.896

直線插補至J點

N110 G03 X-8.405 Y-22

圓弧插補至K點

N120 G01 X-20

直線插補至L點

N130 G02 X-33 Y-9 R13

圓弧插補至A點

N140 M99

子程序結束并返回主程序

例題4 用直徑為5mm的立銑刀，加工如圖5所示零件，其中方槽的深度為5mm，圓槽的深度為4mm，外輪廓厚度為10mm。

圖5

工藝分析

該零件的工藝過程由三個獨立的工序組成，為了便于程序的檢查、修改和工序的優化，把各工序的加工軌跡編寫成子程序，主程序按工藝過程分別調用各子程序，設零件上表面的對稱中心為工件坐標系的原點。

加工程序

程 序

注 釋

O1100

程序號

N010 G90 G92 X0 Y0 Z20

使用絕對坐標方式編程，建立工件坐標系

N020 G00 X40 Y0 Z2 S800 M03

快速進給至X=40，Y=0，主軸正轉，轉速800r/min

N030 M98 O1010

調用子程序O1010

N040 G00 Z2

Z軸快移至Z=2

N050 X15 Y0

快速進給至X=15，Y=0

N060 M98 O1020

調用子程序O1020

N070 G00 Z2

Z軸快移至Z=2

N080 X60 Y-60

快速進給至X=60，Y=-60

N090 M98 O1030

調用子程序O1030

N100 G00 Z20

Z軸快移至Z=20

N110 X0 Y0 M05

快速進給至X=0，Y=0，主軸停

N120 M30

主程序結束

O1010

子程序號

N010 G01 Z-5 F100

Z軸工進至Z=-5，進給速度100mm/min

N020 X0 Y-40

直線插補至X=0，Y=-40

N030 X-40 Y0

直線插補至X=-40，Y=0

N040 X0 Y40

直線插補至X=0，Y=40

N050 X40 Y0

直線插補至X=40，Y=0

M99

子程序結束并返回主程序

O1020

子程序號

N010 G01 Z-4 F150

Z軸工進至Z=-4，進給速度150mm/min

N020 G02 X15 Y0 R15

順圓插補至X=15，Y=0

N030 M99

子程序結束并返回主程序

O1030

子程序號

N010 G00 Z-10

Z軸快移至Z=-10

N020 G41 G01 X35 Y-50 F80 H05

直線插補至X=35，Y=-50，刀具半徑左補償H05=2.5mm

N030 X-30

直線插補至X=-30

N040 G02 X-50 Y-30 R20

順圓插補至X=-50，Y=-30

N050 G01 Y35

直線插補至Y=35

N060 G03 X-35 Y50 R15

逆圓插補至X=-35，Y=50

N070 G01 X30

直線插補至X=30

N080 G02 X50 Y30 R20

順圓插補至X=50，Y=30

N090 G01 Y-35

直線插補至Y=-35

N100 G03 X-35 Y-50 R15

逆圓插補至X=-35，Y=-50

N110 G40 G01 X-60 Y-60

直線插補至X=-60，Y=-60，取消刀具半徑補償

N120 M99

子程序結束并返回主程序

（轉載）
