1．引言
磷酸萃取槽料漿中SO3含量是濕法磷酸生產中一個很重要的控制指標。生產上通過控制該含量在一定范圍內，一方面使反應過程得到合適的磷石膏結晶，便于后續的過濾操作；另一方面指導控制反應中原料濃硫酸的加入量，以控制生產成本。在工業生產中，通過定期化驗該指標以指導生產。由于常規化驗頻率低，通常為一、二個小時化驗一次，因而不能及時指導控制；另外，常規取樣難以顧及反應釜內濃度分布的差別，所取料樣并不一定具有代表性，生產操作常出現工藝指標超調等大幅波動，不利于提高經濟效益。
軟測量技術用于預估生產過程中的關鍵變量，在許多過程控制領域發揮著重要的作用。常規軟測量模型通常為靜態模型，只考慮變量之間的單點對應關系，當生產出現比較大的波動時，通常不能得到正確的預測結果甚至失真。數據點瞬時值通常帶有野值，不能很好的反應真實過程的情況。因此，需要一種結合動態機理凸嘆櫚娜聿飭磕Ｐ突蠆唄?，轿r玫拇肀淞恐淶墓叵擔云讜諫討姓返母鱸げ飩峁拚蘋偷鞫戎噶?，提竾池謸洚平?
2．工藝簡述
某公司磷酸生產II系列裝置采用二水法生產磷酸，反應器為方格多槽反應器。生產的工藝主要包括反應和過濾兩大系統：反應系統用硫磷混酸分解磷礦生成磷酸料漿，用強制循環低位真空蒸發冷卻料漿，移走反應放出的大部分熱量，并將含氟尾氣送洗滌系統處理達標后排放。過濾系統是在真空抽吸過濾條件下，采用逆流洗滌工藝，將從消化槽泵送來的料漿進行固液分離和洗滌，提高過濾強度和洗滌率以保證產品磷酸質量。洗滌過濾后的磷石膏經處理后送至石膏轉運廠。

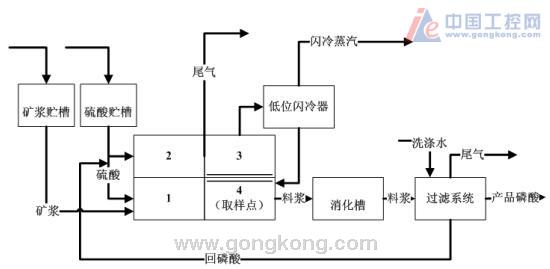

磷酸生產過程裝置簡要流程圖如圖1所示。
圖1 磷酸生產裝置簡要流程圖
在磷酸反應槽中，進行硫酸置換磷酸的化學反應，其總反應表示如下：
此外，原料中含有部分MgO，SiO2等雜質，在反應槽中與反應原料或中間產物進行化學反應生成少量的副產物。
3．軟測量模型
在二水法磷酸生產中，硫酸作為主要的生產原料是過量的。反應槽中未反應的H2SO4，即游離SO42-離子（用SO3表示，下同）含量是濕法磷酸生產中一個很重要的控制指標。生產上主要通過控制該含量在一定范圍內，一方面使反應過程得到合適的磷石膏結晶，便于后續的過濾操作；另一方面指導控制反應中原料濃硫酸的加入量，以控制生產成本。為此，本文提出了一種SO3含量機理模型，結合浙江中控軟件技術有限公司APC-iSYS-A實時數據庫平臺和APC-sensor軟測量系列軟件，構造了一個軟測量系統對該指標進行動態監測。
在本軟測量系統中，磷礦反應機理模型計算作為工藝計算的主要部分,主要完成反應中殘留H2SO4含量的計算。
首先將反應機理簡化如下幾個主要反應：
（1） CaO+ H2SO4à CaSO4+H2O
（2） MgO+ H2SO4àMgSO4+ H2O
（3） CaSO4+2 H2O à CaSO4·2 H2O（微溶）
原料濃H2SO4主要是由磷礦中的CaO反應消耗。反應溫度在80℃左右。反應速度由擴散步驟控制。生成磷酸的轉化率在96％左右。反應后溢流到結晶槽使結晶長大，再由泵抽出過濾。
磷礦中的MgO對液相SO3含量的控制影響較大。MgO反應后生成的MgSO4將全部進入磷酸中，造成液相中表觀SO3濃度升高，因此對含MgO較高的磷礦就必須同時考慮MgO消耗的硫酸。
建立的數學模型基于以下幾點假設：采用全混流CSTR反應器描述；萃取槽反應器中CaO與H2SO4反應，H2SO4是過量的；反應速率由擴散控制，反應過程無固態膜形成；SO3濃度在料漿中溶解度極高，不考慮其他析出或損失。由此將反應器模型簡化為連續進料、連續出料的全混流反應器，根據上述得到的反應方程山ひ搗從ζ韉氖Ｐ捅硎鑫?
在生產工藝的分析過程中，注意到影響反應速率的主要因素并不是動力學反應因素，而是反應產物的擴散速度，因此，在對式（1）計算反應速率關系時，并不直接通過反應動力學關系式，而是通過對生產工藝的現狀分析，經物料平衡獲得。實踐證明，這樣的處理不僅能避免偶然因素引起的裝置生產數據異常波動帶來的不良影響，有較好的魯棒性且軟測量預測趨勢也符合裝置實際情況。
4．系統組成
4.1 硬件配置
該磷酸裝置軟測量系統是在ABB公司Freelance2000控制系統平臺上實施的。控制系統分為兩級：操作管理級（操作站OS、工程師站ES及網關GS）和過程控制級（過程站PS及現場控制器AC800F）。采用軟測量上位機方式實現。軟測量上位機采用Dell PC機，操作系統為Windows2000server；通過HUB，與安裝有Freelance2000 opc server的工作站聯在以太網上，由于該操作站已經與DCS控制站通過V－net建立了數據傳送的物理連接，這樣軟測量上位機系統也就與DCS控制站實現了數據傳送的物理連接。軟測量系統與DCS控制站兩者的數據交換是通過OPC標準接口來實現的。

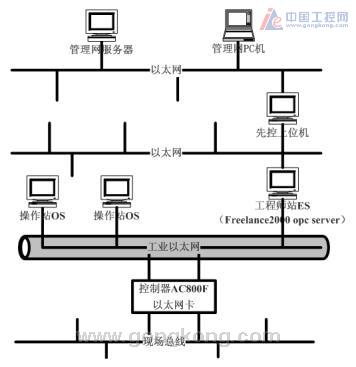

OPC通訊接口軟件由OPC Server和APC-Sensor軟測量系列軟件的標準OPC 接口組成。OPC（OLE for Process Control）是與設備無關的標準軟件接口，通過OPC服務器訪問過程數據，可以克服各種網絡結構和網絡協議的差異，具有廣泛的適用性。目前，OPC Server 安裝在工作站上，負責軟測量系統與現場控制站FCS之間的數據通訊。軟測量系統則作為OPC Client，通過Ethernet實現與軟測量上位機上OPC Server的數據交換。硬件通訊結構如圖2所示。
圖2 硬件通訊結構示意圖
4.2 軟件配置

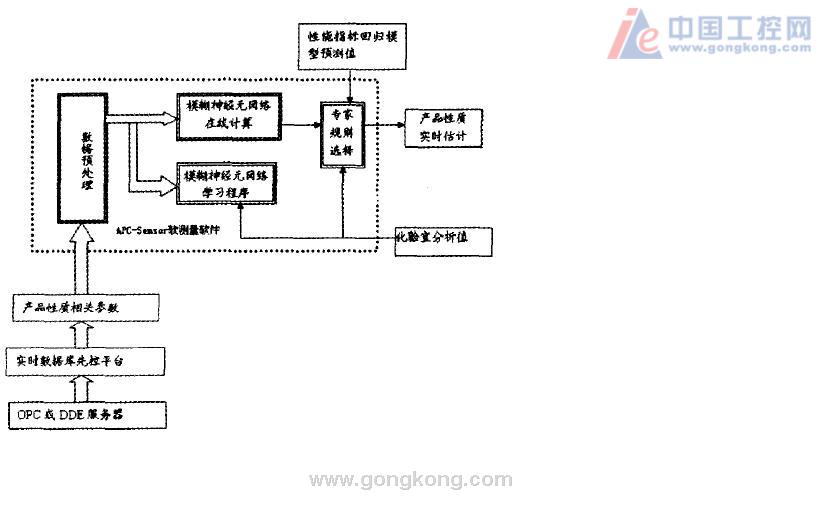

軟測量系統主要應用軟件為由浙江中控軟件技術有限公司研究開發的以下軟件：（1）ESP-iSYS-A先進控制實時數據庫系統；（2）APC-Sensor智能軟測量軟件。其中先進控制實時數據庫系統ESP-iSYS-A通過網絡實現DCS系統OPC服務器的通訊，通過組態實現所需數據的集成。機理模型通過先進控制數據庫平臺ESP-iSYS-A中附帶的vba腳本運算工具實現基本運算，結合軟測量軟件APC-Sensor 和所附帶的數據校正軟件APC-Labvalidate進行模型滾動和偏差校正。智能軟測量軟件結構如圖3所示。
圖3 智能軟測量軟件結構示意圖
4.3 操作界面
軟測量系統在實施時需要有數據輸入窗口，以便于定期輸入化驗值對模型進行校正，對本軟測量模型，由于核心機理模型需要使用到過程中一些有小幅變化且對預測結果有重要影響的過程參數，需要在當裝置數據發生比較大的變化時模型能夠及時進行調整，因此設計了數據輸入窗口作為軟測量的操作界面如圖4所示。
圖4軟測量系統操作界面
5．應用效果

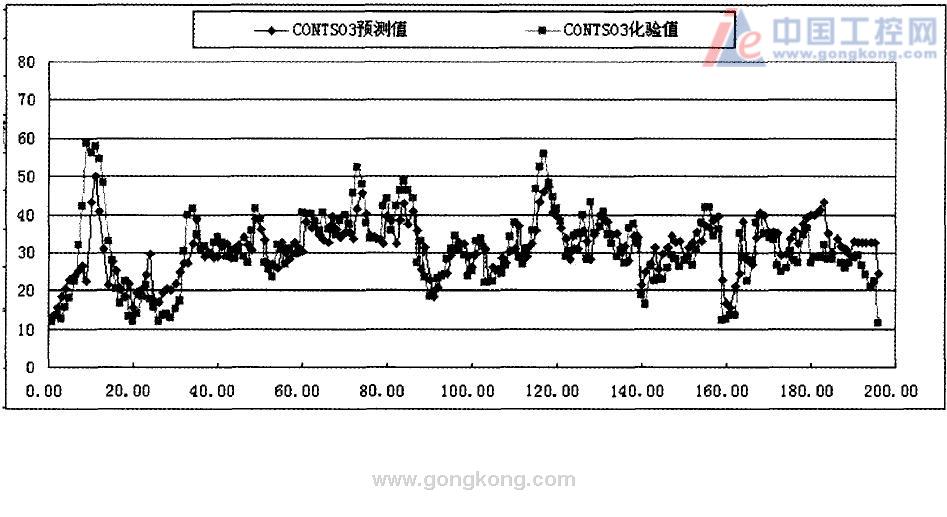

考察本軟測量系統穩定運行時預測值與化驗值對比曲線如圖5所示?？梢姡寒?dāng)系統穩定運行時，預測值與化驗值趨勢一致，并且有較好的預測效果。
圖5 磷酸II系列萃取裝置SO3預測值與對應化驗值比較曲線（I）
（2006年03月15日16：00至2006年03月24日7：00共196套數據）
由于本軟測量模型為動態機理模型，因此對裝置停車或異常情況產生時也應有正確的預測結果。特別對本裝置中，經常由于原料性質等異常狀況發生短期停車，按照機理模型的假設，假定物料反應槽中轉化率非常高，在沒有進出料的情況下，其SO3濃度應該保持不變；此外，裝置異常情況發生后，軟測量系統也應該能及時進入下一輪預測計算的狀態。
6．結論
通過對軟測量系統功能和性能的測試以及軟測量模型精度長期考核測試，可以得出以下結論，在軟測量系統功能和性能方面：經過長時間檢驗，軟硬件系統運行安全、穩定、可靠。軟儀表預測趨勢與化驗室分析值的趨勢相符，能夠作為提供給裝置操作工程師參考指標，為生產控制硫酸加入量提供可參照的指標。特別是當實驗誤差過大，僅僅依靠化驗值有可能會對裝置現狀進行不恰當?shù)呐袛喽鴮?dǎo)致誤操作，預測值能夠?qū)Σ僮鬟M(jìn)行有益指導，為進一步挖潛產能與降耗、產生更大的效益提供了依據。
