如果您曾用過便攜式 CD 播放器，大概率懂得CD 被劃傷或弄臟后聽到跳音的感受?；蛟S，您也還記得 VHS 磁帶的纏繞問題、磁帶老化和圖像質量差的體驗。閃存作為一種經濟實用的固態解決方案，淘汰了這些復雜的機械存儲方式。
在如今的汽車行業，制造商可以通過使用微型雨刮器、噴水器、壓縮空氣和其他系統來解決攝像頭和傳感器的清洗問題。然而，由于這些解決方案價格昂貴且機械復雜度高，因此普及使用的可能性不大。
本文介紹的超聲波鏡頭清洗 (ULC) 固態解決方案可實現攝像頭和傳感器的自清洗，并且具有成本效益。
鑒于鏡頭尺寸和材料繁多，實現 ULC 的結構方法也多種多樣。那么，半導體如何發揮作用?盡管 ULC 可實現的功能不限于本文所述，為方便起見，本文將典型圓形攝像頭上的水滴作為污染物進行演示。
要清洗鏡頭，可以施加一個力將水滴從鏡頭上排到視場 (FoV) 外，或者也可以通過施加大于表面張力的力將水滴霧化。正如我之前發表的技術文章“什么是超聲波鏡頭清洗技術?”中講到的，ULC 通過共振并利用相長干涉的概念，將從微小振動產生的能量放大為可以移動水滴或?qū)⑵潇F化的較強能量。具有疏水性和疏油性的外殼可有效降低鏡頭極性，優化 ULC 系統的性能。
驅動
要產生所需的振動，執行器必須產生必要的力、具有寬帶寬和小外形尺寸，并且具有成本效益。壓電執行器通常稱為壓電換能器，不僅可以滿足這些要求，而且其可靠性可滿足軍事和汽車應用的要求。當對極化壓電材料的電鍍表面施加一個電壓電勢，其形狀會發生變化。如果電壓電勢本質上是交流的，則壓電材料會以交流信號的頻率產生共振。因此，壓電換能器是 ULC 中產生振動的有效執行器。圖 1 展示了兩個不同形狀的壓電材料被驅動產生振動而慢速運動。

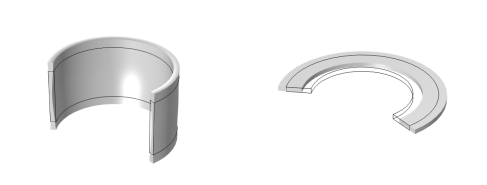

圖1：壓電換能器被驅動產生慢速運動的動畫
清洗
使鏡頭以其固有頻率之一產生共振的一種簡單方法是產生駐波(稱為“單?！?。表面的高加速度可以排除水滴。在直徑為 10mm 至 40mm、厚度為 0.5mm 至 2mm 的圓形玻璃鏡頭上驅動單模的典型頻率通常介于 20kHz 和 100kHz 之間。由于共振頻率會因污染物稍有變化，清洗周期范圍可能為鏡頭的固有頻率上下幾千赫茲。例如，如果固有頻率為 30kHz，ULC 系統的頻率范圍可為 28kHz 至 32kHz，以便確保進行合適的清洗。單模清洗的缺點是加速度梯度，加速度較小的點上可能清洗效果較差并且會留下肉眼可見的殘留物。圖 2 展示了單模清洗系統的仿真及其加速度梯度，突出顯示了此缺點。

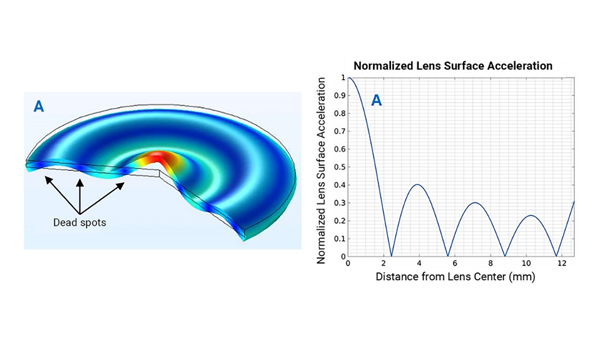

圖2：單模清洗系統的仿真及其加速度梯度
雙模清洗是在連續清洗周期內采用兩個不同駐波的高級 ULC 方法，如圖 3 所示。該方法有助于消除盲點或沒有(以及幾乎沒有)清洗到的點，從而確保實現全面覆蓋。

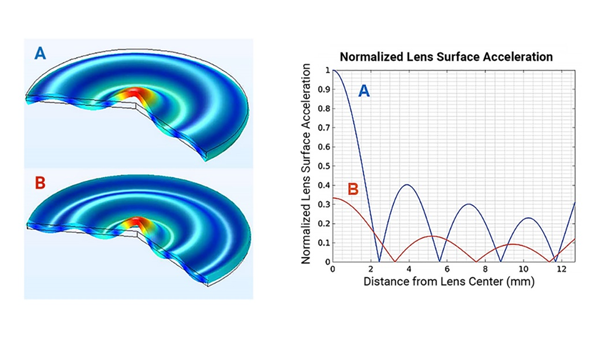

圖3：雙模清洗系統的仿真及其加速度梯度
另一種 ULC 方法是使用表面聲波 (SAW)，SAW 不會直接讓玻璃板產生振動。與用于排走污染物的駐波不同，SAW 沿表面?zhèn)鞑?，并通過對污染物直接施加能量將其彈掉。相比直接使鏡頭產生振動，SAW 方法需要的頻率高得多且每個玻璃板需要多個執行器，因此更加復雜，成本也更高。但是，這種方法在較大的平面和矩形面板(如激光雷達窗口片)上要比直接振動效果更好。由于 SAW 在表面?zhèn)鞑?，該方法比使大且厚的鏡頭振動更節省能量。
鏡頭蓋系統
TI 發明的 ULC 方法使用一個支架來連接具有統一厚度的鏡頭和環形壓電換能器。環形換能器需要占據一點額外的空間，支架可避免玻璃鏡頭與壓電換能器的任何直接接觸(連接非常具有挑戰性)，這樣可以實現可擴展的制造過程并獲得可靠的產品。緊湊地罩在攝像頭鏡頭上的組件稱為鏡頭蓋系統 (LCS)，與您看到的智能手機攝像頭上的平面蓋板玻璃類似。曲面 LCS 可提供較大的 FoV 且光學失真非常小，如圖4 所示。

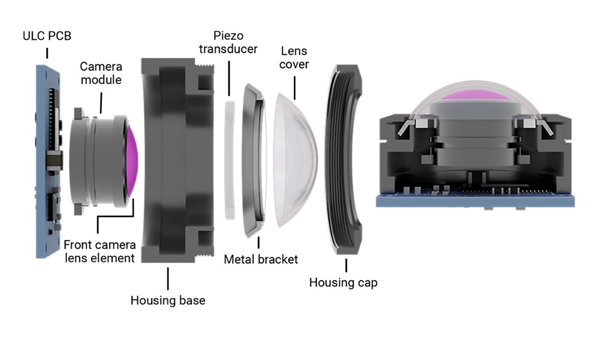

圖4：具有大于 190 FoV 的曲面 LCS
完全集成式 ULC
在不使用鏡頭蓋的情況下，通過驅動末級攝像頭鏡頭產生振動，可在攝像頭模塊中直接實現 ULC。末級攝像頭鏡頭稱為前端元件，如圖 5 所示。與添加鏡頭蓋相比，通過集成可以減小整體系統尺寸，但也會增加超聲波清洗和制造過程的復雜性，部分原因在于前端元件的厚度并不統一，無論是單模清洗還是雙模清洗，均會抑制產生足夠的駐波。前端元件可能需要具有不同厚度，以便使光發生折射進入光學傳感器，但鏡頭蓋的作用僅是保護攝像頭，所以可以使用統一厚度。此外，由于前端元件是攝像頭鏡頭堆疊的一部分，需要在制造過程中與光學傳感器精密對齊，因此增加了完全集成式 ULC 系統設計流程和工藝的復雜度。

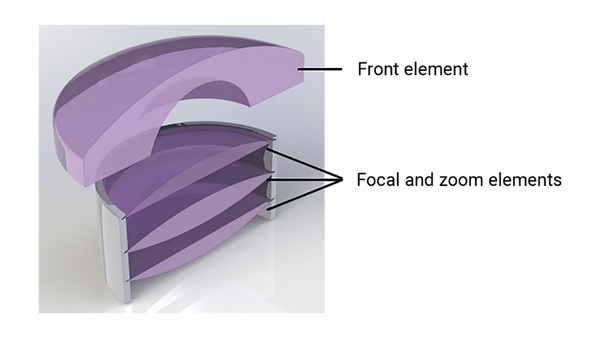

圖5：攝像頭鏡筒中的鏡頭堆疊示例
半導體的作用
TI 的 ULC1001 等專用標準產品 (ASSP) 可通過在單個器件中組合多種功能來降低成本和減小尺寸。鑒于制造多樣性、外殼組裝和安裝的差異，每個鏡頭的固有頻率均不同，并且會在各自生命周期內略有變化。ULC1001 可以在任何點來表征鏡頭系統，提升效果。另一個集成功能是溫度檢測，該功能可方便檢測和除冰，更重要是可以用于保持壓電功能。如果超出了居里溫度閾值，壓電換能器會去極化并丟失其共振屬性。ULC1001 可監測壓電換能器的溫度，確保換能器不會在超過居里溫度點后被驅動，并且還能檢查所有鏡頭故障，如碎裂。ULC1001 具有集成式數字信號處理器和反饋閉環，無需圖像處理即可實現自動污染物檢測和清洗。全新的鏡頭清洗 IC 實現了上述功能，其狀態機示例如圖 6 所示，可針對給定應用進行定制。

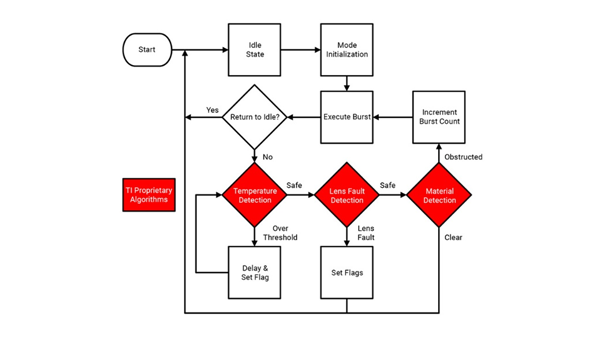

圖6：ULC 狀態機簡化示例
讓我們一起突破現狀
盡管 ULC 比較復雜并且涉及方方面面，TI 提供了開源的機械設計和應用特定的半導體等，為該技術打下了基礎。在此，誠邀您一起探索 ULC 設計資源并突破汽車和工業市場的現狀，打造具有自清洗功能的更優質、更智能、更經濟實惠的攝像頭。
（德州儀器）
