2022年7月19日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于譜瑞科技(Parade)PS8402A芯片的DP雙模線纜轉接器方案。

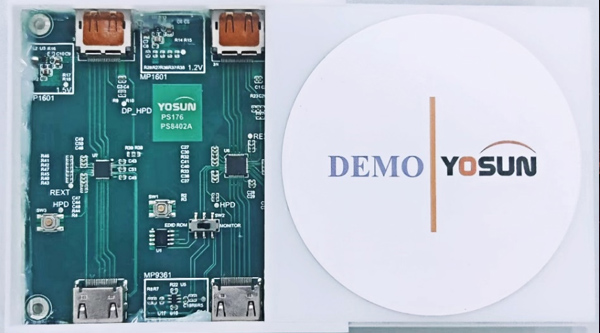

圖示1-大聯大友尚基于Parade產品的DP雙模線纜轉接器方案的展示板圖
隨著USB Type C接口的普及，大多數筆記本電腦的DP接口已經被USB Type C接口替代。但對于臺式電腦而言，大多數產品依舊保留著傳統的DP++顯示接口。因此如果電腦需要外接一個HDMI顯示器，就要用到DP轉HDMI接口的轉接器。應對這種需求，大聯大友尚基于Parade PS8402A芯片推出了DP雙模線纜轉接器方案。該方案提供了一個雙模的DP源端，既可以輸出標準DP信號，也可以輸出符合HDMI/DVI協議的TMDS信號。

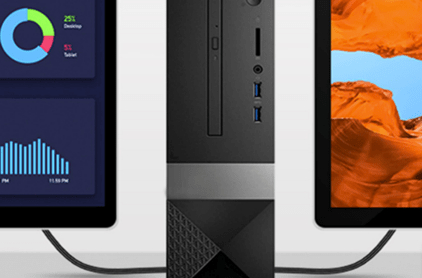

圖示2-大聯大友尚基于Parade產品的DP雙模線纜轉接器方案的場景應用圖
PS8402A是一款HDMI?電平轉換器/中繼器，專為T(mén)ype 2 Dual-Mode DisplayPort? (DP++)電纜適配器應用而設計。它支持高達3.0Gbps的TMDS?數據傳輸速率，并集成了一個抖動容限TMDS接收器和一個抖動清除TMDS發射器。這意味著該芯片能夠消除來自TMDS輸入的數據和時鐘抖動以及時序偏差，從而為系統提供兼容且抖動極低的HDMI輸出。此外，PS8402A還包括Type 2 Dual-Mode DisplayPort雙模適配器應用所需的I2C-over-AUX轉換和寄存器，提高了系統集成度。

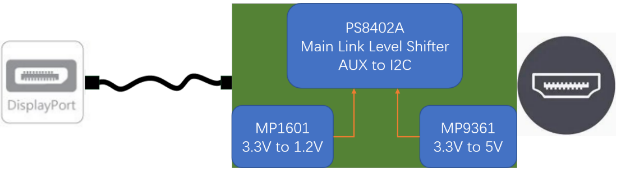

圖示3-大聯大友尚基于Parade產品的DP雙模線纜轉接器方案的方塊圖
譜瑞科技(Parade)成立于2005年，是一家能夠?yàn)槎喾N顯示器以及個人電腦、消費電子產品與顯示面板提供混合信號IC的供應商。公司旗下的產品組合可廣泛滿足顯示產品、儲存設備中的HDMI?、DisplayPort?、SATA與USB等接口的傳輸需求。此次大聯大友尚基于Parade產品的DP雙模線纜轉接器方案，能夠滿足日常電子設備中DP++轉HDMI接口的需求，為廣大用戶帶來便捷、靈活的使用體驗。
核心技術優勢：
● Type 2 DP++規范維持了HDMI信號輸出的抖動標準，但放寬了雙模DisplayPort信號接收端的信號抖動規格，進而簡化了系統設計的復雜性。信號抖動規格的改變大幅加重了DisplayPort轉HDMI轉接芯片的性能要求。PS8402A整合了譜瑞科技成熟的去信號抖動(Jitter-Cleaning)技術，可以讓產品輕松達到協會規范的電氣要求。
方案規格：
● 兼容HDMI 1.4b規范，數據速率達3Gbps;
● 支持HDMI 4K/2K&3D視頻格式;
● 可編程接收端信號均衡器，用于補償高速信號的損耗;
● 可編程TMDS輸出預加重;
● 內置去抖動電路，保證信號完整性;
● 自動電源關斷管理;
● 內置AUX to I2C電路兼容只支持AUX的GPU。
（轉載）
