網絡，以一組通用或專用協議相連，形成邏輯上單一且能互聯的數據交互通道，在這個網絡中有交換機、路由器等網絡設備、各種不同的連接鏈路、種類繁多的服務器和數不盡的計算機和終端。只要處于這個網絡之中，信息就能瞬間發送到指定的計算機、終端或設備。網絡是資源能力要素的第二個能力子域。
在企業網絡中，除了用于日常運營管理的辦公網，還有用于生產的工業控制網絡和生產網絡，能力成熟度模型要求主要圍繞這三個方面進行描述，如表1所示。

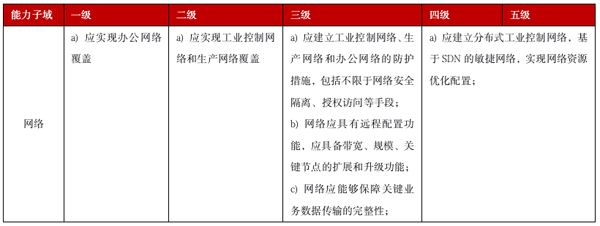

表1 網絡能力成熟度要求
前面在解讀信息安全能力子域時，已有部分內容涉及網絡邊界防護問題，主要是主機安全延伸出來的網絡防護需求，在這里會進一步將網絡能力進行細化，不僅反向延伸討論安全，還會探討企業網絡的構建和配置方式。
表2是根據網絡能力子域成熟度描述，結合企業實際的網絡應用需求梳理的網絡子域關鍵活動特征，通過對照這個特征，我們能整體評估企業網絡應用水平。

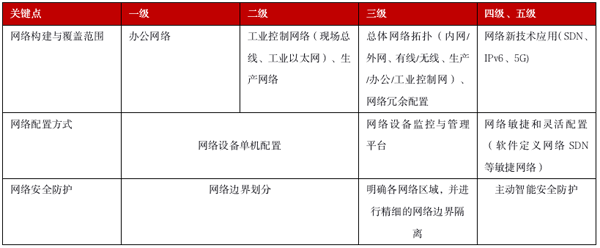

表2 網絡子域關鍵活動特征
對于一級，要求企業建立辦公網。經過多年的信息化發展，目前絕大部分企業基本都有建立了辦公網絡，像ERP、OA、CRM等需要的都已經部署了。企業辦公網絡是內網，與互聯網相連，對可靠性網絡安全需求不高，網絡構建也不復雜，通過網絡設備進行單機配置就可滿足基本要求。比如通過訪問控制列表進行配置轉發過濾包，以及通過防火墻就能實現基本的網絡安全要求。
對于二級，除了要求企業建立辦公網絡，還需要實現工業控制網絡、生產網絡的全覆蓋。由于三種網絡在技術體系和性能要求等方面存在較大差異，要實現安全互訪，需要對辦公網絡與工業控制網絡、生產網絡之間進行邊界隔離。在智能制造能力成熟度診斷評估中需要梳理清楚企業是如何實現網絡之間隔離的，是通過訪問控制列表，還是采用VLAN技術或者是其他的技術手段。通過分析隔離技術的安全性能力給出不同的標準打分。
對于三級，對網絡要求進一步提升。一是要求企業建立工業控制網絡、生產網絡和辦公網絡的防護措施，包括不限于網絡安全隔離、授權訪問等手段;二是網絡應具有遠程配置功能，應具備帶寬、規模、關鍵節點的擴展和升級功能;三是網絡應能夠保障關鍵業務數據傳輸的完整性。要求明確各網絡區域，并進行精細的網絡邊界劃分，借助于安全防護設備、軟件等防護手段，保障網絡之間的數據傳輸安全。
通常說，大型制造企業工廠和分子機構較多，為便于集團統一管控，網絡通常采用三層架構——接入層、匯聚層和核心層。核心層用于網絡的高速交換主干;匯聚層著重于提供基于策略的連接，位于接入層和核心層之間;接入層則負責將包括電腦、AP等在內的工作站接入到網絡，這樣的設計能夠將復雜的網絡進行簡化管理。

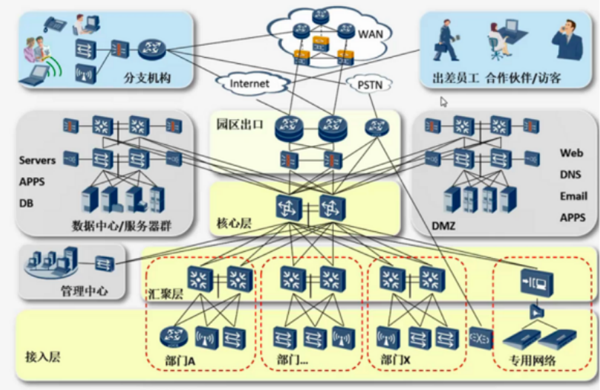

上圖是比較典型的三層網絡架構。企業各部門之間有非常清晰的網絡邊界劃分，接入層為用戶提供了在本地網段訪問應用系統的能力，解決相鄰用戶之間的互訪需求。匯聚層用來連接核心層和接入層，處于中間位置，它的上行是核心交換機，下行是接入層交換，具有實施策略、安全、工作組接入、源地址或目的地址過濾等多種功能，它是實現策略的地方。在內網和外網以及生產、辦公和工業控制網之間，通過防火墻、網閘、IPS以及DMZ做邊界防護和隔離。在接入層到匯聚層以及匯聚層到核心層，保障網絡冗余與防篡改。管理中心接入核心層交換機，實現對網絡設備的遠程配置、設備監控與管理。
三級要求企業不僅要有全面的網絡覆蓋、較為清晰的網絡層次結構和邊界劃分，且網絡之間的隔離、訪問和防護手段比較全面，具備遠程配置和管理功能，能保證網絡數據傳輸的完整性。
對于四級和五級，模型要求企業建立分布式工業控制網絡，基于SDN的敏捷網絡，實現網絡資源優化配置。隨著智能制造的深入，企業實施部署工業互聯網和邊緣計算等平臺，越來越多的工業系統和設備，以及各種智能化終端設備大量接入，使企業建立分布式工業控制網絡也變得日趨急迫。海量的傳感器、設備、系統和終端的接入，必然加大企業對SDN、IPv6、5G等新一代網絡技術標準架構的應用需求。
IPv6、5G好理解，SDN是什么?SDN即軟件定義網絡，是通過控制與轉發分離，將網絡中交換設備的控制邏輯集中到一個計算設備上，以提升網絡管理配置能力。

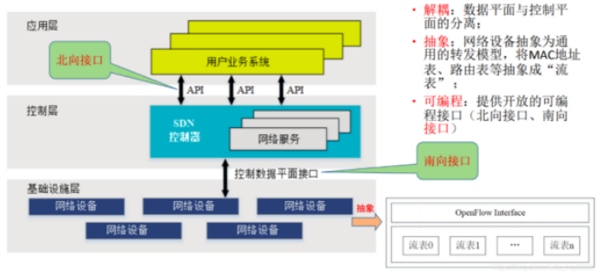

SDN整體架構由下到上(由南到北)分為數據平面、控制平面和應用平面，其中，數據平面由交換機等網絡通用硬件組成，各個網絡設備之間通過不同規則形成SDN數據通路連接;控制平面包含邏輯上為中心的SDN控制器，它掌握著全局網絡信息，負責各種轉發規則的控制;應用平面包含各種基于SDN的網絡應用，用戶無需關心底層細節就可以編程、部署新應用。
企業建立面向智能制造體系的網絡，面對的最大挑戰是解決大量分布式邊緣計算系統與工業云協同計算問題，在這樣的場景中，網絡節點猶如人體毛細血管，多而分散，傳統網絡根本無法應對這種情況，特別是無法應對網絡擁堵問題?；赟DN的敏捷網絡，將網絡資源和功能抽象出來，實現網絡即服務，根據網絡流量負載自動優化調整和分配資源，從而實現網絡資源優化配置，能很大程度解決大量分布式終端和系統接入對網絡的需求。

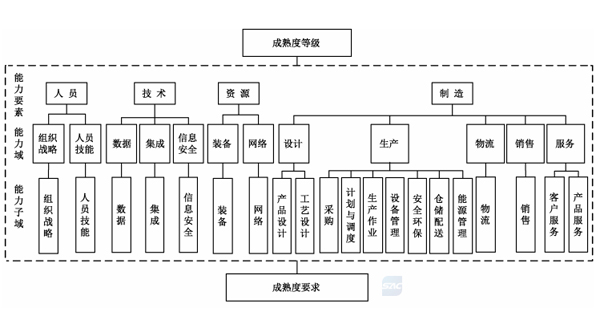

目前，我們已完成人員、技術和資源三個能力要素的子域解讀，在為企業做智能制造能力成熟度診斷評估時，人員、技術和資源都是必須評估的能力項。后面我們將剖析標準模型的最后一個能力要素——制造，作為標準體系的核心，制造能力要素包括設計、生產、物流、銷售和服務五個能力域。其中設計包括產品設計、工藝設計兩個能力子域;生產包括采購、計劃與調度、生產作業、設備管理、安全環保、倉儲配送、能源管理7個能力子域。生產是智能制造能力成熟評估診斷的必選項，會作為重點解讀部分;銷售包括銷售能力子域;服務包括客戶服務、產品服務兩個能力子域。
