全球工程和工業軟件翹楚AVEVA 劍維軟件指出這幾年，無論是在國內還是海外的大型新建項目中，都可以發現數字化交付走向常態化的趨勢。在工程建設領域，有別于傳統的工程數據管理模式和交付方式，“數字化交付”顧名思義，除了實體的物理工廠外，還需要移交一座依托于數據、文檔、三維模型，以及它們與工廠對象關聯關系的數字化虛擬工廠。模擬可視化、施工安排可控化、數據獲取便捷化，系數字化交付的亮點所在。
AVEVA劍維軟件的數字化交付解決方案已經推動全球諸多企業加速數字化轉型，幫助客戶提高運維效率、減少停車時間、提高檢維修安全性及提高系統數據一致性。東華工程科技股份有限公司(簡稱“東華科技”)就是其中一家企業。東華科技利用包括AVEVA Asset Information Management(AVEVA AIM，曾用名：AVEVA NET) 資產信息管理平臺在內的數字化工具，高質量地完成了數個百億級大項目的數字化交付工作。
數據海量且復雜，如何滿足客戶的高要求?
近年來，在煤化工生產領域，乙二醇是非常重要的化工產品。廣西華誼能源化工有限公司就投資700億元人民幣建立了一個大型的煤基化工新材料基地，并從工業氣體島項目開始，為對標國際一流工廠，華誼會同國內大型工程公司承包商起草了包括《工廠對象分類及屬性內容規定》、《三維模型內容規定》、《數字化交付質量審核規則及驗收標準》等在內的極為嚴苛的18份標準文件。2018年底，東華科技脫穎而出，簽署了該項目乙二醇裝置的總承包合同，攬下從產品研發、工程設計、施工建造到運行維護的總包重任。
開啟數字化交付的第一步，需要工程公司、設備供應商和施工單位提供海量資料，包括二維和三維模型、各類技術文件文檔等數字化工廠的“原材料”。而伴隨著自動化技術的成熟、工業軟件的廣泛應用，其實想要實現“數字化”并不難。但是對于東華科技來說，該項目的難點來源于業主對工廠對象完整性、合規性、一致性提出的極高要求，即每一個工廠對象都必須同時存在于智能P&ID和模型中，并且要有完整的屬性和對應成品文件，連文檔的格式都要保證高度一致。
為了實現數據高度規范化、標準化，除了常見的CAD設計軟件，在該項目中，東華科技統一選用了SPP&ID、PDMS等軟件。其中，AVEVA劍維軟件的PDMS自正式版本發布以來，就一直是大型、復雜工廠設計項目的首選設計軟件系統。PDMS的使用，可方便準確地實現施工出圖、材料統計和虛擬裝配，并提前消除了實際施工中可能會碰撞打架的地方，其自帶的二維模塊，可自動生成報表、二維圖紙，在方便工人照?qǐng)D施工的同時，也方便了業主對未來裝置維護、工藝培訓的需求。東華科技也在PDMS的基礎上，定制化開發出了ISO圖出圖工具、材料統計工具、報表模板等，進一步為現場施工提供便利。
但光解決設計工具還遠遠不夠，一般來說，設備供應商的水平參差不齊，文件種類也五花八門，一個可靠、兼容能力強大的交付平臺是數字化交付成功的關鍵所在。東華科技利用AVEVA AIM平臺，將項目各階段孤立的、分散的海量信息進行整合，統一規劃、統一管理、共享使用，大大方便了文件交付和業主后續的意見反饋。
此外，對于工況惡劣、管線復雜的化工廠來說，在施工階段，數字化交付還包括重要的現場焊縫信息的數字化移交步驟。在該項目中，東華科技將地下管道的焊接位置、材料、規格等非結構化數據，在三維模型中做了系統標記，以方便業主未來追溯、查詢和維護，大幅降低由焊縫可能引發的事故風險。

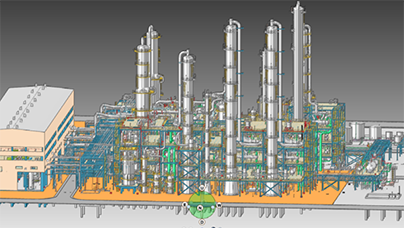

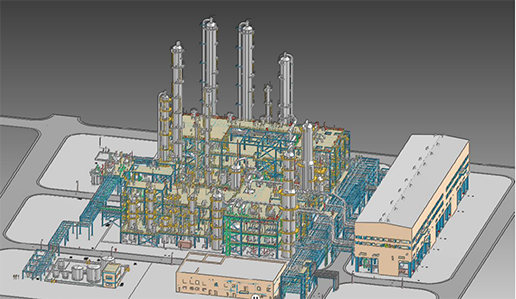

東華工程科技股份有限公司信息中心主任任申龍介紹道：“在廣西華誼工業氣體島項目乙二醇裝置中，東華科技選擇了AVEVA劍維軟件提供的PDMS工廠三維設計管理系統。PDMS全專業三維布置的特點，比起平面設計顯得更加直觀、形象和精確，也有利于比較、優化和修改。項目針對管道支吊架采取了三維實體支吊架模式;實現了設備、管道布置零碰撞;通過ISOdraft抽圖工具極大提高了出圖速度。AVEVA AIM則有效實現了設計、采購、施工各階段的數據集成與關聯?！?/P>
經過長期事無巨細的項目攻堅，該項目已于2021年9月完成裝置設計交付質量檢查報告，并收獲了業主的高度認可。
數字化移交“金鑰匙”：AVEVA AIM平臺
對于大型工程項目來說，一直以來，設備供應商水平參差都是最為棘手的問題。在東華科技交付的整套方案中，AVEVA AIM平臺的應用起到了至關重要的作用。不同于市面上僅能支持50余種文件格式的交付平臺，AVEVA AIM可兼容超過200種文件。所有文件在導入AVEVA AIM后得到集成，以工廠對象位號為唯一條件進行關聯，實現了以位號為核心的查詢、展示、信息共享以及質量檢查。
除此之外，高要求的數字化交付不僅給設計院東華科技帶來層層挑戰，對于業主來說也是一塊難啃的硬骨頭。由于設計院日常使用的設計軟件繁多，除了Word、Excel等常用辦公軟件，還有AutoCAD、PDMS、SolidWorks以及各類儀表電氣設計軟件等。復雜的工程數據對于工廠工人很不友好，最終的交付結果，也很容易成為業主手中一本難讀的“天書”。
AVEVA AIM基于網頁極為簡單的展示操作界面，能將業主使用的門檻降至最低。和許多數字化交付平臺相比，AVEVA AIM更易操作、易上手，也更適合業主使用。無論是任何軟件做的二維、三維圖紙表格，AVEVA AIM平臺都可以將其收入囊中、統一展示。
在項目建設期，依托于AVEVA AIM平臺，為各類圖紙的遠程匯審提供了巨大的便利;在工廠運營期，業主在資產信息門戶、信息查詢時更為便捷，較傳統交付方式，數據的質量更高、更為詳盡，大大方便了未來工廠開展改、擴建工作。除此之外，未來業主也可以更方便地結合VR技術，開展工藝仿真培訓，幫助操作員提前熟悉裝置環境。綜上所述，AVEVA AIM平臺在提高施工效率和準確性的同時，也為業主節省項目成本和時間，提升了數字化工廠的應用廣度和深度。
任申龍表示：“PDMS和AVEVA AIM的應用，對乙二醇裝置的設計和施工工作提供了良好的助益，后期我們也會不斷總結，提高數字化設計軟件的應用水平，使之服務于更多工程項目中，為后期進一步提高設計質量，實現快速精確施工創造條件?！?/P>
夯牢基石，助跑數字化工程建設
這些年，AVEVA劍維軟件可靠的數字化交付解決方案，經歷了眾多大型項目的考驗，取得越來越多客戶的青睞。例如在榆林循環經濟煤炭綜合利用項目(一階段工程)中，東華科技負責全廠系統工程，以及含鹽污水生化處理裝置、含鹽廢水膜脫鹽裝置及危廢填埋場的工程總承包，所采用的數字化交付平臺(AVEVA NET 5.1)、設計平臺(AVEVA PDMS)、智能P&ID(AVEVA Diagrams)、智能儀表軟件(AVEVA Instrumentation)均來自于AVEVA劍維軟件。
該項目在2021年11月順利完成數字化交付的同時，也推進著業主工廠的數字化轉型，以及數字化人才隊伍建設。東華科技在各大項目中，也不斷完善著自身數字化設計、數字化采購、數字化工程項目現場管理和數字化交付的能力，為更多工程項目提供寶貴的數字資產，為企業智能工廠的建設奠定基礎。
AVEVA劍維軟件大中華區售前技術總監曹科總結道：“放眼時下，不同于對在役工廠進行事倍功半的反向建模，代表著數字化新時代工程交付手段的數字化交付，因更能夠更深度觸達工廠的每一處細節，展現出了勢不可擋的巨大潛力。未來，AVEVA劍維軟件的數字化交付解決方案，也將為越來越多用戶帶來暢通無憂的交付體驗，在數字化時代不斷刷新成績?！?/P>
（轉載）
