采集卡作為機器視覺系統中必不可少的一環，承擔著連接工業相機和計算機的重要職責。一張采集卡的好壞將直接影響數據的傳輸速率和完整性，進而影響視覺系統的運行性能。
本期新品 · ?？禉C(jī)器人采集卡家族
?？禉C(jī)器人全新發布采集卡家族，全面覆蓋CXP-6, GigE, Camera Link和USB四種視覺系統常用接口，配合海康機器人工業相機及配套產品，可以為客戶提供全棧式解決方案。
CXP-6
MV-GX1004板載4GB內存，支持1/2/4 link的相機接入模式，最多可以一張卡接入4臺CXP相機，相機接入最大帶寬25Gbps。
■ 1/2/4 link相機接入模式
MV-GX1004的4個DIN接口可與1~4臺相機進行不同的連接組合，便于采集卡與相機的靈活匹配。單個DIN口最高可接入6.25Gbps的數據。
■ 簡單的調用接口
MV-GX1004提供SDK，便于二次開發并且遵循GenICam 標準。
GigE

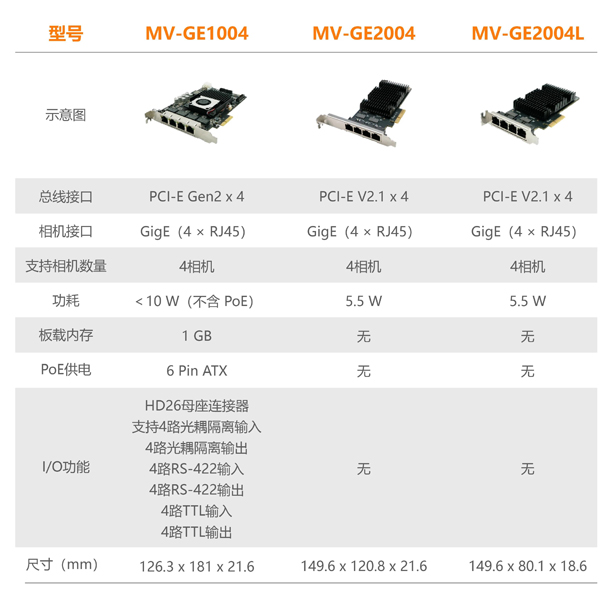

GigE接口采集卡包括MV-GE1004和MV-GE2004，且MV-GE2004提供了兩個版本，除常規全高版本外，后綴L的半高型號可支持2U服務器或工控機。MV-GE1004采集卡帶有PoE供電和板載的ISP功能，使得PC性能不再成為最大的限制條件。
■ 支持HB解壓傳輸
MV-GE1004支持對海康機器工業相機HB圖像進行無損解壓，突破1G帶寬的帶寬束縛，實現1.5到2.5倍的更高傳輸幀率。
■ 簡單的調用接口
MV-GE1004提供SDK，便于二次開發并且遵循GenICam 標準。
Camera Link
MV-GC1002基于Camera Link協議，支持Base，Medium，F(xiàn)ull，80-bit 四種傳輸模式。板載1GB 內存，可對超高行高的圖像進行緩存。
■ 豐富的I/O接口，集成多路輸入輸出
MV-GC1002支持8路高壓可配置輸入/輸出，兼容單端/差分(3.3 ~ 28 V)。
■ 簡單的調用接口
MV-GC1002提供SDK，便于二次開發并且遵循GenICam 標準。
USB
USB3.1標準能提供4.5W的功率，足以為機器視覺攝像頭供電，無需額外電源。較GigE，USB3.1具備更高帶寬，且實施成本更低，更易于設置。MV-GU2004 型號USB3.1 采集卡，具備4 個獨立通道的USB3.1 type-A 接口，適用于PCIe x4、x8、x16 等卡槽。
■ 超高傳輸速率
MV-GU2004在USB3.1 模式下，單路理論最高傳輸速率可達10 Gbps。
■ 超速傳輸，向下兼容
MV-GU2004支持超速傳輸模式，向下兼容USB3.0，USB2.0，USB1.1 模式。
