什么是Zigbee?

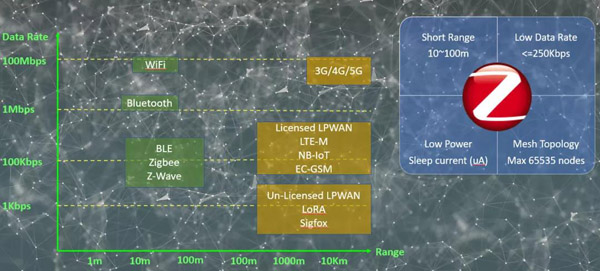

隨著物聯網(IoT)行業的發展，越來越多的無線技術應運而生。眾所周知，在物聯網行業中，我們有兩種典型的網絡。一個是WAN(廣域網)，另一個是PAN(個人區域網)。
● 對于LoRa，NB-IoT，2G / 3G / 4G等無線技術，通常傳輸距離超過1 km，因此它們主要用于廣域網(WAN)。
● 對于Wi-Fi，藍牙，BLE，Zigbee和Zwave等無線技術，通常的傳輸距離小于1公里，因此它們主要用于個人局域網(PAN)。
Zigbee是IoT網絡(尤其是家庭自動化行業)中最流行的無線技術之一。其特點包括：
● 短距離 – 無線覆蓋范圍在10到100米之間。
● 低數據速率 – 最大數據速率為250 Kbps。
● 低功耗 – 處于睡眠狀態的Endpoint設備在睡眠模式下可以使用低于5uA的電流;
● 這是一種網狀技術 – 網絡可以輕松擴展到很大。理論上最大節點數為65535。
Zigbee是Zigbee聯盟發布和修訂的開放標準。歷史悠久。從很早開始，Silicon Labs(亦稱“芯科科技”)就致力于Zigbee技術。Silicon Labs的Zigbee技術來自Ember，Ember是一家自成立以來就開始研究Zigbee的公司。2012年，Silicon Labs收購了Ember，并繼續提供Zigbee產品和解決方案。
Zigbee協議概述
1、物理層和MAC層由IEEE-802.15.4定義。物理層負責無線電管理，包括諸如調制/解調，信號強度檢測等功能。MAC層負責單跳通信。
2、網絡層負責消息的發送和接收，設備維護，路由等。
3、應用程序支持層(APS)負責端到端消息的傳輸。
4、應用層留給用戶設計。每個應用程序?qū)嵗Q(chēng)為一個Endpoint。為管理功能保留了一個特殊的Endpoint，即Endpoint 0。我們也將此管理功能模型稱為Zigbee設備對象(ZDO)。
5、在APS層和網絡層中，有一些安全功能可用于保護網絡免遭黑客攻擊。
Zigbee安全性
由于Zigbee是一種無線技術，因此安全性非常重要，因?yàn)楹诳涂梢酝ㄟ^(guò)無線檢測到這些數據包。想象您有一個智能門鎖。如果黑客捕獲了打開您的門的數據包，那么他可以重發該文件以打開您的門。那很危險。為了防止這種情況發生，Zigbee定義了許多安全功能。讓我們簡要介紹。

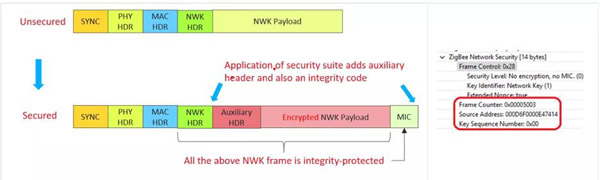

下圖顯示了如何在網絡層中保護不安全的網絡幀。
首先，網絡有效負載將被加密。之后，將在加密的有效負載之前添加安全標頭。然后根據網絡標頭，安全標頭和加密的有效負載來計算哈希值。最后，將32位哈希值附加到幀的末尾。如果更改了網絡標頭，安全標頭和加密的有效負載中的任何字節，則哈希值將不同。我們將此值稱為MIC，是消息完整性檢查的縮寫。
網絡加密使用對稱加密算法(AES128)，這意味著使用相同的密鑰進行加密和解密。該密鑰稱為Network Key。由于它是一種對稱加密算法，因此同一Zigbee網絡中的所有設備都將使用相同的Network Key。
在網絡安全標頭中，添加了“幀計數器”的字段和加密信息節點的源Eui64，以防止重發攻擊。還添加了密鑰序列號以支持Network Key更新。
創建Zigbee網絡
首先，由協調器創建一個網絡，您必須準備4個參數：
● PAN ID
● 擴展 PAN ID
● 工作頻道
● 發射功率

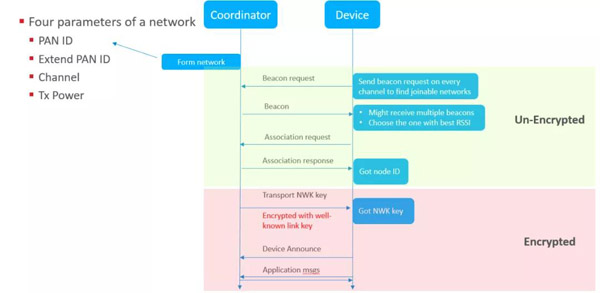

使用已知Link Key加入
您需要指定這四個參數。如果您不這樣做，協調器將隨機選擇一個PAN ID和一個擴展的PAN ID。如果您未指定頻道，則協調器將掃描并選擇一個相對安靜的頻道進行工作。網絡創建后，新設備可以開始加入。
1、新設備將開始查找可連接的網絡。在此階段，新設備將在每個通道上發送信標請求。
/2、路由器和協調器將使用信標幀中攜帶的網絡信息來響應信標。這些信息包括PAN ID，擴展PAN ID以及路由器或協調器的其他一些屬性，例如設備是否允許連接，設備是否具有允許新設備連接的能力。
3、新設備可以從不同設備接收多個信標。它將選擇信號質量最好的一個，并開始發送關聯請求。在該關聯請求中，將PAN ID設置為所選的PAN，并將目標節點ID設置為所選設備的節點ID。在此框架中，將繼續使用新設備的功能。
4、當路由器或協調器收到此關聯請求時，它將為新設備選擇一個節點ID，并以關聯響應進行響應。然后，新設備獲得了其節點ID，但由于未獲得安全密鑰而無法與其他節點通信。
5、協調器會將當前的NWK密鑰傳輸?shù)叫略O(shè)備。該傳輸消息在應用程序?qū)又惺褂靡阎腖ink key加密。
6、當新設備收到此消息時，它將使用已知的Link key對消息解密并獲取Network Key。之后，該設備實際上已加入網絡，并能夠與網絡中的所有其他節點通信。
7、設備將發送一條通知消息，以通知網絡的其他節點，以通知他們我已加入。

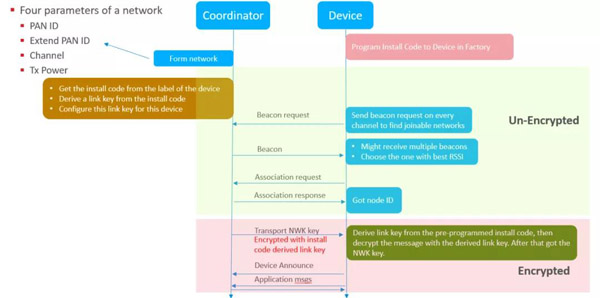

使用Install Code派生的Link key加入
在出廠之前，應該已經使用Install Code碼對新設備進行了編程。
在加入之前，用戶需要獲取新設備的Install Code和Eui64，然后在協調器上對其進行配置。
然后，協調器從Install Code中獲取Link key，并將協調器設置為使用此Link key來加密此新設備的傳輸NWK密鑰消息。
其余過程類似于使用眾所周知的Link key進行連接的過程。當協調器開始將Network Key傳輸?shù)叫略O(shè)備時，它將對消息進行加密并將其傳輸?shù)叫略O(shè)備。當新設備收到此消息時，它將從閃存中讀取Install Code并從中獲取Link key，然后使用此密鑰對消息進行解密并獲取Network Key。
（轉載）
