工業以太網——實時以太網——在過去幾年中經歷了巨大的增長。雖然經典的現場總線仍大量存在，但它們已經過了巔峰期。流行的實時以太網協議擴展了以太網標準，可以滿足實時功能的要求?，F(xiàn)在，TSN為實時以太網提供了一條新的途徑。
實時與通信
在工廠自動化和驅動技術的背景下，實時意味著周期時間要安全、可靠地達到10毫秒以下，最低至微秒。為了滿足這些實時要求，以太網還必須獲得實時功能。
以太網比現場總線快得多——那又怎樣?
為了滿足自動化的實時要求，需要保證傳輸帶寬和傳輸延遲。即使這些帶寬通常非常小(每個器件幾十個字節)，該傳輸通道必須在每個I/O周期中可用，且達到延遲要求。
但是，經典以太網不提供延遲和帶寬保證。相反，如果操作需要，以太網可以隨時丟棄幀。這意味著什么?
以太網是所謂的橋接網絡。幀(以太網幀)從一個點發到另一個點：從端點到交換機(網橋)，從那里可能發到其他網橋，最后到達另一個端點。該架構在很大程度上具有自我配置能力。網橋在轉發幀之前先完全接收幀。許多問題正是出在這里：
? 如果在峰值時間存儲的幀數多于網橋緩沖存儲器可以容納的幀數，則丟棄新傳入的幀。
? 由于幀長不同，因此其延遲時間為其長度的函數。這會導致延遲波動(抖動)。
? 由于交換機應通過其發送幀的端口可能已經被其他幀完全占用，所以會導致額外的延遲。發送大型以太網幀(1522字節)在100 Mbps速率下大約耗時124μs。
如果說以太網通常運行良好，這種說法在某種程度上是公允的。但是，這樣做，我們使用的“通?！币辉~在硬實時語境下是無意義的。僅僅通常滿足實時條件是不夠的，必須始終滿足該條件。
住在化工廠或煉油廠旁邊的任何人都能理解這一點。工業通訊也不公平：最重要的是，控制/閉環控制應用始終具有優先權。

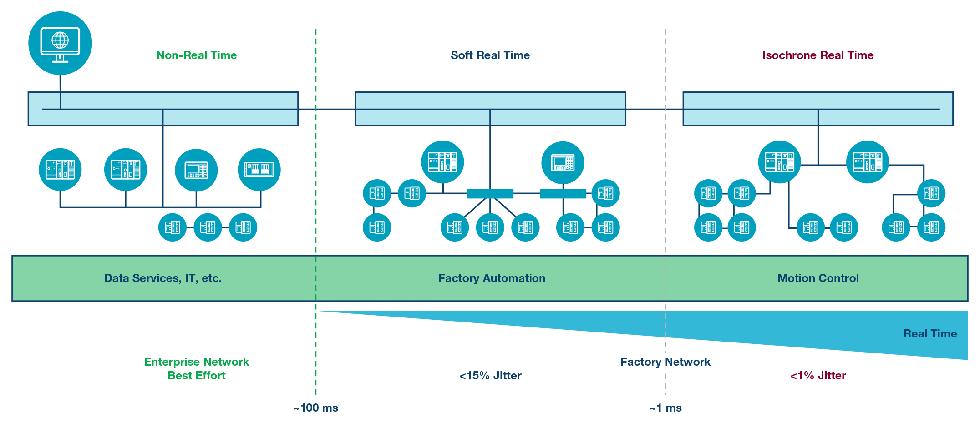

圖1.自動化中的實時通信

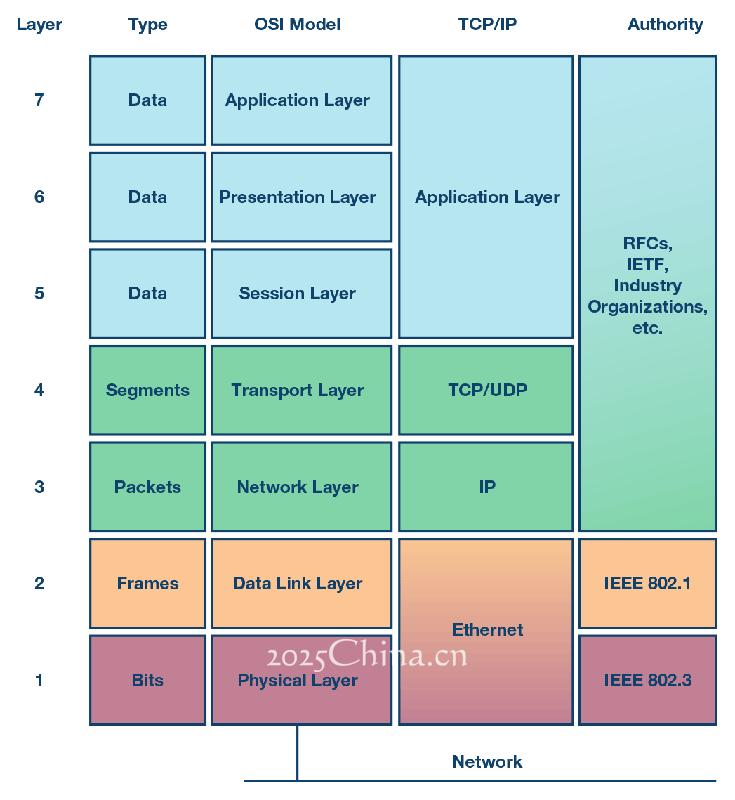

圖2.ISO七層模型
以PROFINET和EtherCAT為例展示的實時擴展
由于負責以太網標準化的IEEE并未就該問題提出解決方案，工業界開發了自己的解決方案——再次證明了其創造力。各種解決方案都有自己的優勢和劣勢，最終解決不同的市場問題。
PROFINET：普遍適用
通過PROFINET，可提供兩種互補型解決方案。PROFINET RT是一種工廠自動化解決方案，周期時間最長為1 ms。RT直接以標準以太網為基礎。以太網的可能性(例如，服務質量(QoS，優先級))被用于產生實時流量優先級。這有所幫助，但QoS并不能完全解決資源和延遲問題。這就是限制軟實時的原因。與網絡中使用的其他協議(例如HTTP、SNMP和TCP/IP)的良好兼容性是該技術的明顯優勢。

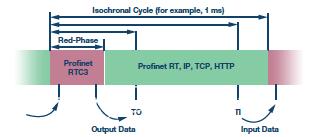

圖4.PROFINET IRT
對于硬實時，PROFINET提供同步實時(IRT)擴展。在此，部分以太網帶寬通過標準以太網硬件的擴展專門為IRT流量保留。這可以通過IRT節點中的時鐘的精確同步來實現。因此，可以在每個周期阻止通道(紅色階段)中的正常流量。只有紅色階段中的IRT幀到達網絡。此外，網絡參與者準確地在預先計算的時間發送IRT幀，從而在紅色階段實現效率的最大化。IRT幀通過網絡，幾乎無周跳。這樣做的一個優點是它可以紅色階段的長度限制在最低限度;在紅色階段，所有其他流量都必須等待。紅色相位最多可以占用以太網通道帶寬的50%。

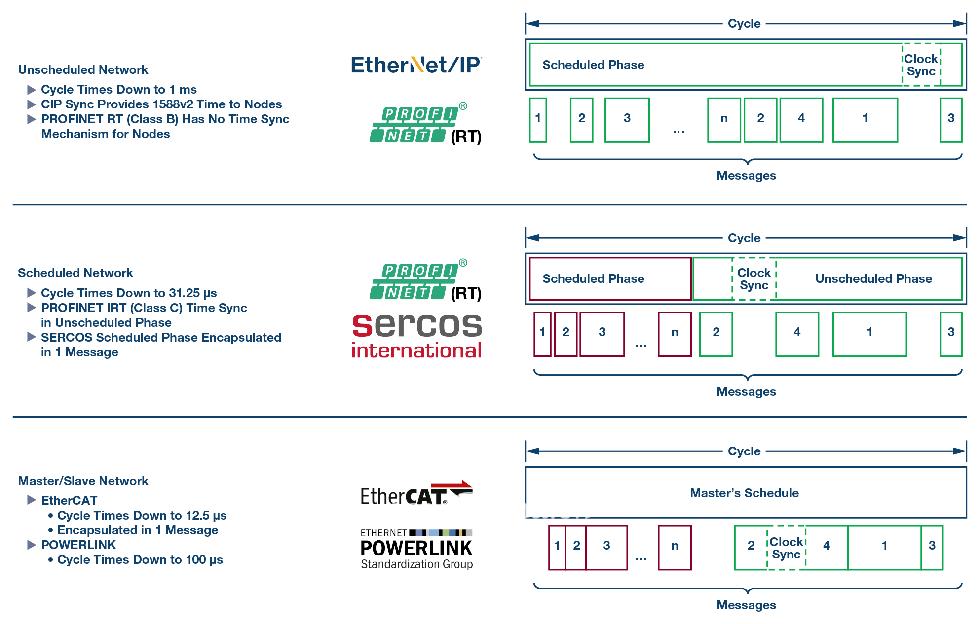

圖3.協議概述
如前所述，全長以太網幀(1552字節)在線路上大約耗時124μs。如果PROFINET IRT占用全部50%的帶寬，最快的周期時間為2×124μs=248μs，舍入后為250μs。只有這樣，其他協議(如HTTP)才能以不變的形式與其共存。
由于PROFINET 2.3可用于IRT的優化，包括快速轉發、動態幀封裝和分段，因此可以實現低至31.25μs的更快周期時間。
EtherCAT：以太網現場總線
在EtherCAT的開發過程中，開始時還有其他要求。EtherCAT是基于物理以太網(即第1層)的現場總線。甚至第2層也針對現場總線應用和高吞吐量應用進行了優化。EtherCAT沒有經典的以太網橋，使用求和幀電報，使數據傳輸特別高效。EtherCAT每個周期發送一幀，與普通以太網不同;在后者中，設備間通信涉及的每臺設備發送單獨的幀。但是，此幀包含被尋址設備的所有數據。當EtherCAT幀由設備轉發時，該特定設備的數據被實時插入到該幀中并從該幀中取出。通過這種方式，可以實現極短的周期時間，最小低于31.25μs。
EtherCAT還具有時間同步功能。為了將在PC上表現不太理想的以太網接口用作EtherCAT的主設備，人們付出了大量努力。
在EtherCAT下，以太網流量(如Web或TCP/IP流量)只能以背負方式分成小部分傳輸;不可能在線上直接共存。
其他如何?
POWERLINK采用與EtherCAT相同的基本方法;其取得對以太網的完全控制權，并通過背負方式把IP應用傳輸?shù)焦?jié)點。但這是他們唯一的共同點。POWERLINK不使用求和幀協議，然而，它在實際應用中表現同樣出色。
與IRT一樣，SERCOS有預留帶寬，但在其中使用的是求和幀協議。SERCOS允許其他協議共存。
TSN時機快到
IEEE從音頻/視頻橋接(AVB)協議的角度研究了這個話題。在對協議進行改進時，還考慮了更具挑戰性的工業實時通信。這些標準的原始名稱AVB2由此改稱TSN(指時間敏感型網絡)。有了這些標準，現在可以使用統一的確定性以太網版本。
這實際上可以簡化許多問題。例如，眾所周知的工業網絡幾乎全部針對100Mbps。然而，千兆以太網和10 Mbps以太網如今已成為特殊應用的關注焦點。TSN標準涵蓋所有速率。使用TSN，無需從頭開始：如果不是TSN，所有現有標準都必須針對千兆速率進行重新定義——這將導致硬件開發成本和市場碎片化成本。
TSN有什么用?TSN實時
TSN擴展了以太網第2層，納入了實時操作所需的一系列機制：
? 802.1AS/802.1AS-Rev考慮了網絡中時鐘的高精度同步問題。
? 時間感知整形器(TAS)選項使以太網能夠在硬調度模式下運行。有了該選項，就可以在特定時間阻止/釋放QoS模型的一個或多個隊列。
? 搶占(穿插快速流量)選項使長幀能夠被分解成更小的部分，從而最大限度地減小優先級更高的幀的延遲。該選項可用于在速率超過100 Mbps時，優化TAS的保護帶或替換TAS。
? 復制和消除幀以提高可靠性的選項可用于定義通過網絡的冗余路徑;如環路中。
? 使用軟件定義的網絡意味著幀不再通過目標節點的硬件MAC地址轉發到目的地，而是通過特殊MAC地址(本地管理的多播MAC)和VLAN ID的組合轉發。不再自動確定這些幀在網絡中的路由方式，而是由軟件進行配置。多播MAC和VLAN ID的這種組合稱為流ID，具有相同流ID的所有TSN幀稱為TSN流。TSN流始終只有一個發件人，但可以有多個收件人。

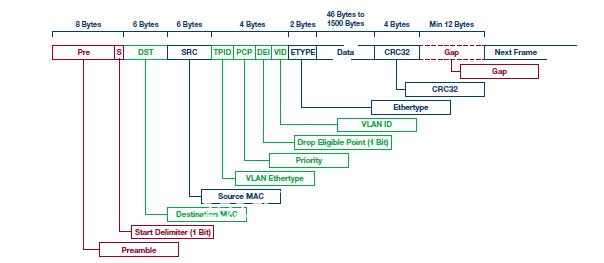

圖5.以太網幀(其中，與TSN數據流標識相關的部分以綠色表示)
鑒于現有資源，現在可以用特殊的方式組織TSN流，不再需要丟棄幀。現在，網橋?qū)⑵滟Y源用于TSN流的無損轉發。
盡力服務流量(標準以太網、IP、Web)用剩余資源(內存/帶寬)正常傳輸。
第二層以上發生了什么?
每個互聯網以太網協議背后都有一個組織，是它推動著各自協議的標準化和普及。這些組織中的每一個都制定了TSN戰略。結果，我們看到，幾乎所有現有協議都有TSN，只是表現形式各異而已。繼續看我們的例子：
對于PROFINET，通向TSN的途徑相對較短，因?yàn)槿藗兡壳耙呀?jīng)積累了豐富的時間感知整形經驗(已經非常接近IRT)，并且始終都支持行業協議與IT協議的共存。對于用戶而言，很多東西都未變，因此，熟悉的環境有利于提升績效。
EtherCAT和類似的SERCOS將使TSN獲得現場層次以上的運用能力。例如，EtherCAT自動化協議(EAP)非常適合通過TSN以較低的開銷，連通經典EtherCAT網段。
但是，該領域也有新的參與者。
有一個團體正著手定義一個全新的工業以太網協議。有人將OPC UA用作應用層。TSN被視為使該協議具有實時能力的手段。但是，這里還有大量的工作要做。傳輸需要新的OPC UA傳輸層(即所謂的OPC UA PUB/SUB協議)。
圖6.硬實時(IRT)、軟實時(RT)和IT協議(TCP/IP)的延遲/抖動幅度
越多越有用嗎?在實時領域并非如此
今天，我們在工業自動化中使用的是100 Mbps以太網，千兆以太網很快就會上線。但是，更高的速度并不意味著延遲能得到保障，傳輸能得到保障。因此，對于硬實時，始終都需要特殊的機制。有了TSN，它們都已標準化。
