東芝電子元件及存儲裝置株式會社(“東芝”)今日宣布，推出其有刷直流電機驅動器IC系列產品的最新成員“TB67H450FNG”。新產品最大額定值為50V/3.5A[1]，能以寬泛的工作電壓驅動電機。此外，該產品采用兼容引腳分配的小型HSOP8表面貼裝進行封裝，適用性更強。今天開始量產。

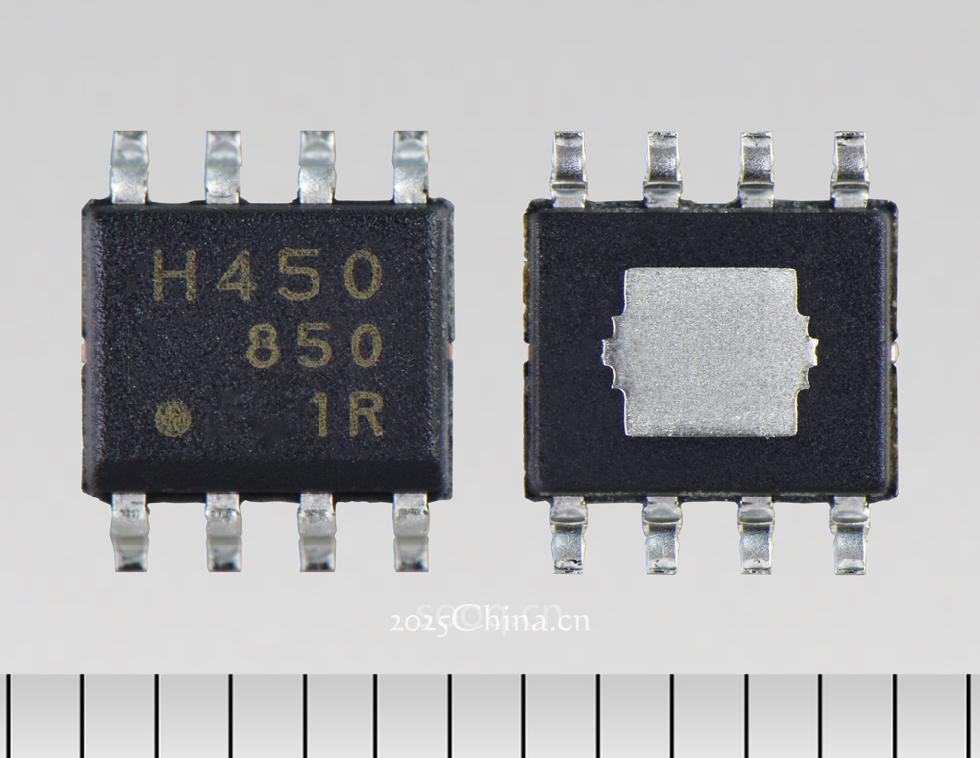

TB67H450FNG產品示意圖

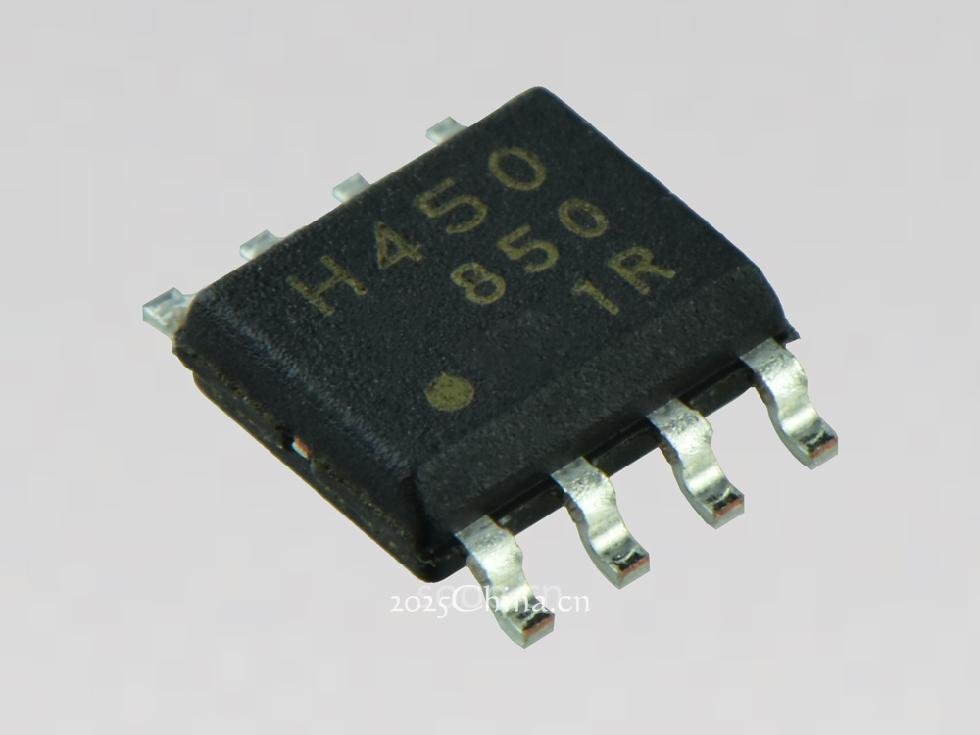

TB67H450FNG產品示意圖
新IC能在4.5V至44V的供電電壓下驅動有刷電機。它支持多種類型的應用，包括USB供電、電池供電和工業12至36V供電設備。此外，TB67H450FNG還具備3.5A電流驅動能力，可用于真空掃地機器人、冰箱和其他家電的電機驅動，以及辦公設備、ATM機等多種應用。
為了滿足低功耗的需求，東芝還通過新開發的電源電路優化了TB67H450FNG的待機電流消耗，當電機在停止運行時自動進入待機模式，并關閉VCC穩壓器以進行內部電路操作。這有助于幫助OA設備和家用電器降低能耗，以及延長電池供電設備的電池使用壽命。
該IC采用小型表面貼裝式HSOP8封裝，通過封裝散熱焊盤設計，既能節省空間，又能實現良好的散熱性能。
主要特性：
寬工作電壓范圍：4.5V至44V，適用于大電流驅動設備;
低待機電流消耗：1μA(最大值)@VM=24V，Ta=25°C;
采用兼容引腳分配的小型8引腳表面貼裝HSOP8封裝，并使用底部E型散熱焊盤加強散熱。
應用：
工業設備，包括OA設備和銀行終端;家用電器(含真空掃地機器人);電池供電設備(電子鎖和小型家用機器人);使用5V USB電源的設備。

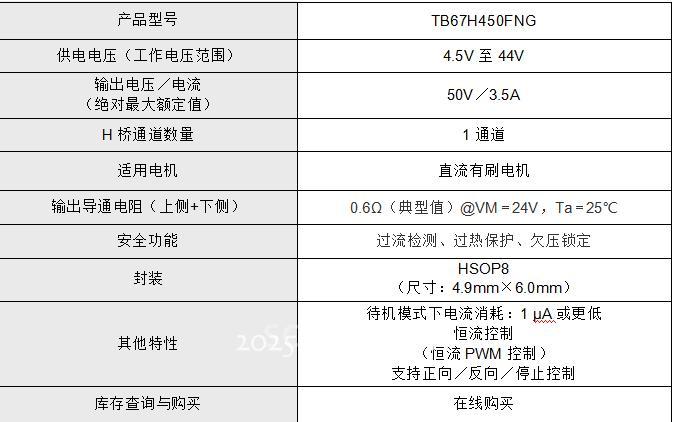

主要規格：
注釋：[1] 實際電機驅動電流取決于使用環境與環境溫度、電源電壓等因素。
*公司名稱、產品名稱和服務名稱可能是其各自公司的商標。
