機器人輔助模具機加工
在先進的奧迪工廠設備和成型技術能力中心，奧迪員工們正努力實現全線工藝數字化。以往奧迪使用搖臂鉆床加工模具氣孔，但弊端在于整個工藝無法實現自動化，費時費力，也不符合工業4.0理念。而現在，已有一套集成了史陶比爾機器人的加工中心替代4臺搖臂鉆床用于模具制造，奧迪在模具制造領域向工業4.0邁出了一大步。
一臺高精度的史陶比爾工業機器人應用于模具鉆氣孔，不久還將用于鉆孔精鏜和螺紋切削。這一項目由來自德國塞利根施塔特(Seligenstadt)的robot-machining GmbH公司集成。通過與奧迪能力中心的緊密協作，該公司成功開發出一套連同工藝技術、夾緊機構以及機加工技術的設備研發理念。
解決方案
技術工藝密集型機器人系統

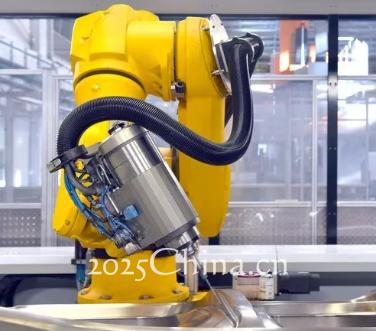

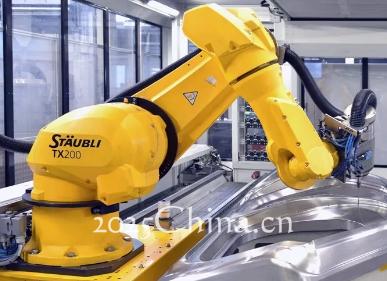

這套機器人加工中心融合了大量專業技術。整套設備長8m，寬7m，主要用于鋼?；蚧诣T鐵模機加工。加工的模具尺寸可達4500x2500x1000mm，重量可達20,000kg。所有加工作業均由一臺配備37kW的機加工電主軸的高精度史陶比爾TX200機器人完成。該六軸機器人最大負載100kg，臂長2194mm。通過安裝在導軌的方式，確保機器人能達到所有加工位置。
在機器人加工深孔前，我們必須對模具進行精確校準。TX200使用刀具庫內的3D探頭測量沖壓模具的精準位置。按照計算好的鉆孔位置進行離線調整后，操作人員再進行實際鉆孔前的所有工藝步驟的最終模擬仿真。

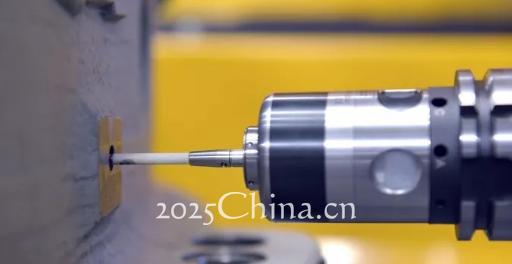

每半個模具要有70-80個氣孔，每鉆一個氣孔都需要三個步驟：“鏡像”、試鉆 (鉆30mm深的導孔)以及最終深鉆鉆孔(孔直徑4-8mm)。其最大特點在于在深鉆過程中，鉆頭的線性進給由機器人控制。奧迪新業務單元自動化技術部門項目經理Juliane Kollecker表示：“這意味著機器人可以鉆削出深達120mm的氣孔。這需要非常好的運動控制能力和剛性，只有配備自有專利驅動技術的史陶比爾機器人才能勝任。
客戶應用
持續的數字化工藝鏈接
在模具設計階段，氣孔位置在CAD系統預先定義好，無須額外操作即可傳送至機器人加工中心離線編程系統。數字網絡是縮短生產時間的關鍵因素。過去奧迪必須在現場確定氣孔位置，再手動鉆孔。數字化工藝不僅徹底避免繁重的人力勞動，還使奧迪的生產時間縮短60%。
對這套新設備的整體評估也同樣令人滿意。通過氣孔鉆孔，機器人加工中心完全達到了奧迪的預期。憑借機器人技術和實操經驗，奧迪相信在不久的將來能實現更多機加工工藝的集成。
客戶收益
● 持續的數字化工藝鏈
● 生產時間縮短60%
● 生產力顯著提高
● 機器人結構堅固、精度高，性能一流
