機器概述:
吹瓶機就是能將做好的瓶胚通過一定的工藝手段吹成瓶子的機器。目前大部分吹瓶機都采用二步吹瓶法，即預熱——吹瓶成型。
預熱，將瓶胚通過高溫?zé)艄苷丈?，將瓶胚的身子部分加熱軟化，為了保持瓶口形狀，瓶胚口是不需要加熱的，因此需要一定的冷卻裝置對其進行冷卻操作。
吹瓶成型該階段是將已經預熱好的瓶胚放置到已經做好的模具中，對其內進行高壓充氣，把瓶胚吹拉成所需的瓶子。吹塑過程是一個雙向拉伸的過程，在此過程中，PET 鏈呈雙向延伸、取向和排列，從而增加了瓶壁的機械性能，提高了拉伸、抗張、抗沖強度，并有很好的氣密性。吹瓶是在玻璃化溫度和結晶溫度之間進行的，一般控制在90 ～ 120 度之間。在此區間PET 表現為高彈態，快速吹塑、冷卻定形后成為透明的瓶子。在一步法中，此溫度是由注塑過程中的冷卻時間長短決定的，所以要銜接好注—吹兩工位的關系。
工藝簡介：

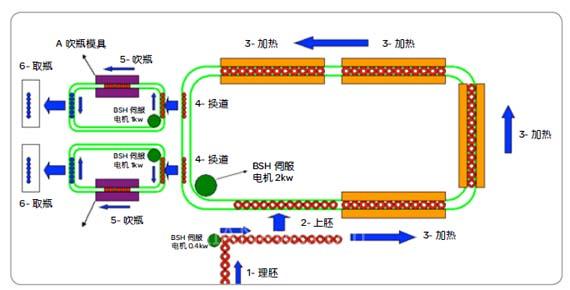

一出十二全自動吹瓶機工藝如下圖
該吹瓶機為二步法吹瓶機，主要工藝順序?yàn)椋豪砼? > 上胚- > 加熱- > 換道- > 吹瓶- > 取瓶等6個主要工序。該吹瓶機一次吹瓶完成后生產12 個瓶，故上胚工藝需12 個理胚道，機械復雜度提高，因而改用一個伺服電機，定長位置一次走12 個瓶胚長度，可以實現由1 個理胚道送12 個預上胚的瓶胚。
上胚機械手改為12 夾手，一次可以?shī)A12 個瓶胚翻轉放到瓶胚加溫頭。
紅外線加熱燈管一次加熱12 個瓶胚瓶。預加熱好的瓶胚通過2 個換道機械手將之夾放到A,B 兩個吹瓶鏈條上， A,B 兩個吹瓶鏈條由伺服電機帶動，將瓶胚送到吹瓶模具上吹瓶成型。該機型的難點在于加溫鏈條和A,B 吹瓶鏈條的3 個伺服位置高速同步及精確定位和實現傻瓜式操作，同時在機械上提高換道機械手的效率，減少換道夾手的動作時間。
控制實現：
● 8 路溫度控制，主要給 8 路紅外線加熱燈管，由LMC058 實現
● 同步控制，通過MotionBus總線，應用LMC058內置同步控制功能塊，控制加溫鏈條和A,B 吹瓶鏈條的3 個伺服位置同步
● 兩種操作模式，全自動為正常運行的工作方式，手動用于調試和機械校準的方式。各模式在人機界面上由觸摸鍵自由切換。在自動狀態下，選擇了“上胚”，“換道”，“吹瓶”，“取瓶”功能，相應的工藝的機械手和模具會動作。該功能的實現，方便用戶調試和試生產。在手動模式下，可單步工作以及單循環一次機械手動作。各個伺服可以單獨點動，也可以同步回原點

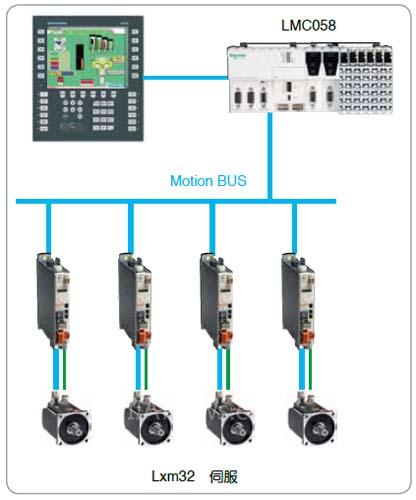

控制框圖
系統特點:
● 無縫聯接，整體施耐德電氣方案，LMC058 集成了 CANopen 通訊主站和MotionBus 總線，Lxm32 和ATV 變頻器都集成了CAN 總線接口，軟件和硬件的集成為系統提供了無縫聯接條件
● 系統性強，擯棄了前系統的 PLC+ 伺服控制的架構，邏輯控制和伺服控制集中在一個CPU 上運行，使系統更穩定，更高效
● 高抗干擾性，此系統在總線應用上充分發揮了 Lmc058 的特點，取代了以前模擬量模式和傳統的脈沖給定的方式，不僅省掉了多路模擬量模塊和繁瑣的接線，而且提高了設備在現場的抗干擾性
● 開放性，Lmc058 集成了以太網接口，為以后遠程的以太網監控提供了接口，標準的通訊協議可以實現第三方設備交換數據，也為工廠透明化管理提供接口
總結:
此方案的應用，大大簡化了理胚工藝，同時節省機械的安裝空間。提高吹瓶的生產產量和提高在同一加熱條件下的熱能效率，達到節能增效的目的，該機器平均生產量在10000 ～ 12000 瓶/ 小時左右。
