項目概述

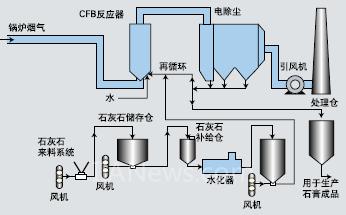

華能山西榆社發電廠為2臺300MW燃煤機組，為保證煙氣排放達到環保要求，安裝了2套FGD煙氣脫硫系統。煙氣脫硫系統的流程簡圖如下：
本系統采用石灰石-石膏濕法脫硫工藝，該工藝是目前世界上應用最為廣泛和最可靠的工藝。該工藝以石灰石漿液作為吸收劑，通過石灰石漿液在吸收塔內對煙氣進行洗滌，發生反應，以去除煙氣中的SO2，反應產生的亞硫酸鈣通過強制氧化生成含兩個結晶水的硫酸鈣(石膏)。
為保證FGD系統安全穩定的運行，自控系統采用西門子PCS7系統作為FGD的DCS系統。
系統配置

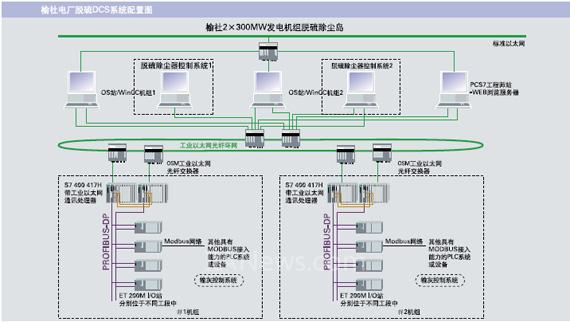

榆社電廠脫硫DCS系統采用西門子PCS7系統，系統設置一個操作室，I/O總數達1900。系統共有兩個操作員站和一個工程師站，工程師站由兩個機組共享。每個機組各有一個操作員站站，但每個操作員站站可以在出現異常情況時以不同級別權限監控兩個機組。每套機組的脫硫島系統設有一個控制站(CPU417-4-2H)，現場監控參數通過分部式I/O(ET200)的I/O模塊進行采集和輸出，控制站和分部式I/O通過PROFIBUS現場總線相連。工程師站、操作員站和控制站通過工業以太網相連，以太網交換機采用西門子工業級的以太網交換機，通訊速率可達100M，支持光纖、雙絞線等介質。
工程師站安裝PCS7組態軟件，用于對整個系統進行組態和編程，并下載到操作員站和控制站中。操作員站安裝PCS7操作員站軟件，用于對整個系統進行監控。
PCS7是西門子推出的新一代全集成自動化的過程控制系統。它具有PROFIBUS現場總線、開放式結構、高速度控制器、兼容老系統、客戶/服務器構架等特點。使用統一的組態軟件、通訊和數據庫能把各種類型的SIMATIC產品集成在系統中?？筛鶕?jù)需要從單用戶小系統到多用戶大系統靈活配置和擴展。熱備冗余CPU采用西門子的事件同步專利技術，占用資源少，響應快。完全能滿足脫硫系統的控制要求。

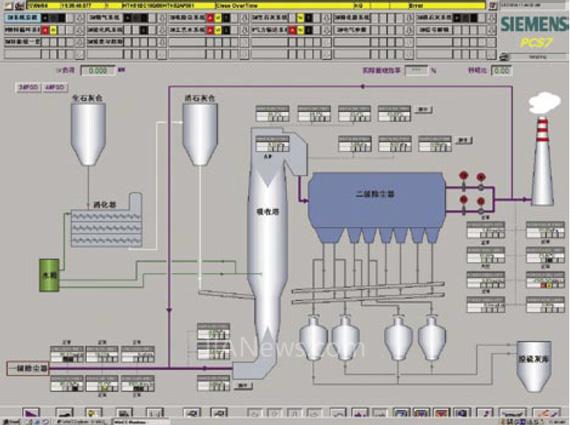

系統主要畫面包括：
電除塵系統、電氣參數系統、工藝水系統、流化風系統、氣力輸送系統、生石灰系統、物料循環系統、消化器系統、消石灰系統、煙氣系統和總貌圖等。
結束語
系統自投運以來運行穩定、可靠，各項功能如：數據采集、模擬量控制、順序控制和連鎖和人機操作界面等功能都得以實現，很好的保證了煙氣脫硫系統的安全運行，得到了用戶的好評。
