最有效的壓縮空氣測量方法 — 直接在現場或直接在 EtherCAT 系統中進行測
倍福最新推出防護等級為IP 67的I/O 系統的EP3744 差壓測量端子盒。眾所周知，壓縮空氣基本上在所有的行業中都有應用，無論是在運動、傳輸、驅動控制等方面。EtherCAT 端子盒 EP3744就能夠比較徹底分析和監測壓縮空氣，然后以最佳方式集成到控制系統中。此款防護等級為 IP 67 的端子盒整合了壓縮空氣測量、EtherCAT 連接和數字量 I/O，可直接用于加工現場，安裝在電氣柜外面。
除了 6 個數字量輸入和 2 個數字量輸出之外，EtherCAT 端子盒 EP3744 有 4 個壓力輸入，集成了 6 mm 的安裝配件。 壓力作為與第五個壓力接口的差值測量，接口通過一根軟管接入到一個防護等級為IP 67的保護外殼中。測得的數值以 16 位值的形式提供，該值以電隔離的方式傳輸給控制器。測量范圍為 0…1 bar(15 psi)，分辨率為每數位 1 mbar。
這些都使得這款獨立的緊湊型單機設備可用于直接測量和監測現場壓力。一方面，省去了從加工現場到控制柜之間的長路線和軟管連接。另一方面，頻繁進行規定的電隔離和氣動系統隔離變得異常簡單。該系統集成式解決方案的其它優點還包響應時間短 — 由于本地測量?jī)H使用一個A/D轉換器實現 — 以及 EtherCAT 接口和其它數字量 I/O，因此可以特別高效地集成到控制系統中。
檢測和杜絕泄漏點，以降低能耗
除了控制及調節之外，在使用了氣動系統的地方，分析和診斷也是必不可少的。例如，操作壓力可以使用 EtherCAT 端子盒 EP3744 監測，可以提高設備的透明度。另外一個重要的功能是杜絕泄露點，這樣可以減少生成壓縮空氣時相應產生的能耗成本。分布式和系統集成式的壓力測量也是及時檢測和確定泄漏位置的理想解決方案。
EP3744 也可以讓工藝流程更加流暢：例如，可以毫不費力地監控全自動取放機器中夾緊工藝所需的真空。為此，EtherCAT 端子盒僅需通過簡單的接頭(T 形接頭)就可集成到吸爪的壓縮空氣供應系統中。
圖片注釋：

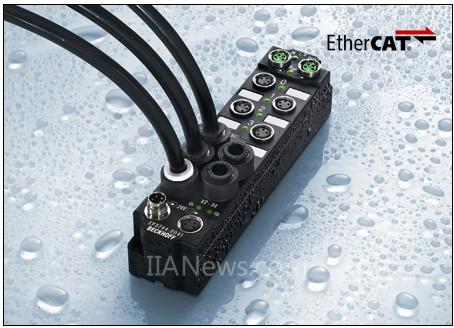

EtherCAT 端子盒 EP3744 在 EtherCAT 系統中集成了四倍壓縮空氣測量技術 — 非常經濟，安裝在電氣柜外。
關于德國倍福(BECKHOFF)
德國倍福自動化有限公司的總部位于德國威爾市。公司在世界各地設有分支機構，加上全球的合作伙伴，目前公司業務已遍及70多個國家和地區。
倍福始終以基于PC的自動化新技術作為公司的發展理念，所生產的工業 PC、現場總線模塊、驅動產品和TwinCAT自動化軟件構成了一套完整的、相互兼容的控制系統，可為各個工控領域提供開放式自動化系統和完整的解決方案。30 多年來，倍福公司的元件和系統解決方案在世界各地得到了廣泛的應用。
自 2001 年3月德國倍福在北京成立中國第一個代表處， 2007年5月，德國倍福在上海成立獨資公司，并將倍福中國區總部遷至上海，此后公司業務進入一個快速發展時期，目前倍福已經在北京、廣州、成都、武漢、南京等全國 19個大中城市設立了辦事處。隨著各種具有良好性價比的新產品、新技術不斷進入中國市場，其勇于打破傳統控制模式，傾力推廣 PC 控制新技術的理念已被越來越多的中國用戶所接受。
（轉載）
