介紹
在雀巢冰淇淋上海工廠（福樂食品），氨制冷系統是核心的生產系統，包括5臺壓縮機組、2臺氨泵、2套蒸發式冷凝器等設備，向全廠的工藝線、冷庫、空調等設施提供-12oC和-45oC的冷源。原系統全部采用施耐德電氣的老一代的配電、PLC、HMI、軟啟動器、低壓電器等產品，已經運行了10多年，逐漸面臨一些產品升級換代問題和系統功能擴充的需要。經過比較，雀巢選擇了施耐德電氣中國提供的改造方案，并作為總包承擔了工程實施，項目于2006年初全部完成。
應用
該氨制冷系統的原有的控制系統包括1套7系列PLC（TSX47420）、1個文本屏（XBT-A）、2個繼電器柜和一些MCC柜。原控制系統提供有一個簡單的工藝顯示馬賽克屏。PLC提供主要設備和冷源用戶的控制功能，包括對壓縮機、蒸發式冷凝器、氨泵、經濟器、高壓儲液罐、中冷、低壓循環桶、工藝水機組、空調水機組、地?zé)嵯到y(tǒng)、冷庫、速凍隧道、后冷等設備的監控。MCC柜控制2臺高壓側壓縮機、2臺低壓側壓縮機、1臺備用壓縮機、各類泵和風機。通過文本屏，操作人員可以監測、確認報警，并可修改相關工藝參數。
目標
對于原控制系統的性能和功能，客戶比較認可。因此首要的任務是，在不帶來潛在風險的前提下，升級原有的PLC和HMI。改造后的制冷系統需要保持原有功能的可靠性。同時，新的控制系統需要采用新一代的通用的自動化產品。
根據制冷工藝要求，用戶需要增加一些新的功能，改進系統靈活性，并改變相關操作模式。工藝人員希望在每個冷庫中增加空氣調節單元，調整原系統中相關設備的互鎖條件。維修人員希望能夠追蹤報警、操作歷史。操作人員更愿意工作在中央控制室而不是現場。所以，需要增加新的中央監控系統（SCADA）和遠程操作功能，并在新的PLC程序中修改和增加一些功能。
解決方案
在新的控制系統中，將采用施耐德公司的新一代Modicon Premium PLC替換原有的7系列PLC。為了節省成本，PLC柜及柜內的相關低壓電器基本保持不變?？紤]到模塊尺寸和備用IO通道，將采用4個8槽可擴展PLC機架，選擇相應的IO模塊替換原有的模塊。通過配置地址映射，原來的PL7-3程序可以通過PL7 Pro軟件中的程序轉換器自動升級為PL7 Pro程序，程序中所有的變量符號和注釋可以保留。
采用施耐德公司的Magelis XBTG觸摸屏替換舊的文本屏，實現彩色顯示和觸摸操作能力。新的觸摸屏將通過安裝板放置在原文本屏所在的柜門位置。觸摸屏與PLC之間采用Unitelway通訊協議?；谂f的文本屏的程序和功能，將開發新的觸摸屏的程序，包括報警處理、工藝數據顯示、現地模式下的參數設置等。
采用組態軟件開發中央監控系統，實現過程監視、報警處理、參數設置、歷史管理和遠程操作等功能。PLC和計算機都連接到100Mbps以太網交換機上，通過開放的Modbus TCP/IP 協議實現SCADA軟件與Premium PLC的實時通訊。
[DividePage:NextPage]
在中央控制室增加一個控制箱，通過PLC柜內UPS向該控制箱提供220V AC電源。以太網交換機和一些低壓電器將被安裝在該控制箱中，同時，蒸發式冷凝器的新增的明礬投料系統的IO信號也將連接在該控制箱內端子排上。
采用計算機監控系統替換原有的溫度記錄儀，工藝過程的相關溫度信號通過變送器被直接連接到PLC，在計算機上顯示和保存歷史數據。采用PLC程序替換原有的PID控制器，工藝水和空調水的溫度控制可以通過在Premium PLC配置PID回路控制功能來實現，在SCADA軟件上進行PID參數調節和趨勢監視。
為了控制新增加的空氣調節單元，在原有的MCC柜和繼電器柜內增加馬達啟動器、接觸器等低壓電器。
客戶收益
施耐德的程序轉換器為升級改造提供了快速、安全的實施方案。
由于施工組織高效，從原系統到新系統的過渡順利，停機時間短，沒有造成任何風險，客戶非常滿意。
新系統提供更多新的控制功能，比如系統的遠程操作、風機的單機控制、基于計算機的流程監測和歷史查詢等，不僅使用戶長期經驗直接應用于控制系統中，而且向操作人員和工程師提供了更加便捷的工作方式。
新一代Premium PLC提供了工業以太網接口，內置Web頁面，使得診斷和維護更加方便。軟硬件產品的備件可以隨時提供，用戶不用擔心備件問題。
在該改造項目方案設計和現場實施過程中，充分考慮新舊PLC和HMI的兼容性，并利用原有的可用的柜體、低壓電器、電纜橋架等，減少了項目成本。
由于客戶的工藝工程師和電氣工程師全程參與到項目實施過程中，經過改造后，他們對工藝和自動化的技術細節更了更加準確、詳細的認識。
工程實施
施耐德電氣中國項目部承擔了該項目的工程實施和項目管理，向用戶提供了新的PLC/HMI、控制箱、低壓電器、現場安裝、PLC編程、SCADA組態、調試和培訓等產品和工程服務。
為了減少改造項目的實施風險，整個項目分成了3個步驟：
>升級PLC和HMI硬件和程序，使系統快速恢復運行；
>根據新的控制要求在線修改程序，添加PLC和HMI新的控制功能；
>SCADA組態和整體測試。
針對現場PLC柜內空間有限的情況，采用施耐德的Telefast快速連接端子塊把電纜引到接線方便的位置，通過施耐德公司工程師的努力，現場排管和接線只用了3天時間。PLC程序通過PL7 Pro程序轉換器自動升級，轉換成功率達到90%。通過理解原有程序和功能規范，對PLC中所有控制功能細節有了深入的理解，這為現場調試和測試提供了依據。該項目的生產停機時間只有6天。

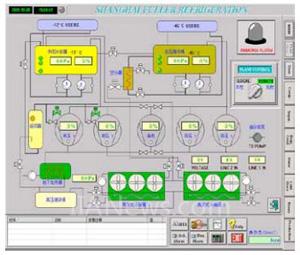

中央監控系統是新增的功能系統，通過與客戶溝通，施耐德項目團隊設計了SCADA軟件功能規范書。在實施過程中，讓維護工程師深入?yún)⑴c組態編程工作，使得客戶的工程師通過實踐接受培訓。SCADA程序畫面包括：總體工藝流程、用冷監視、壓縮機組、蒸發式冷凝器、分離器、-45冷庫、工作間、冷水機組、速凍隧道、趨勢、報警等。報警和操作記錄保存在SQL Server數據庫中，并可以進行查詢、歸檔等操作。

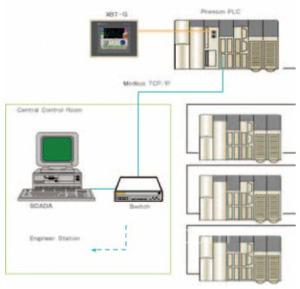

新的控制系統架構圖如下：
