引言
EtherCAT 通訊系統與高性能工業 PC 一起構成整合所有測量任務的平臺，這些測量任務原先都是由專用設備在標準平臺上處理的。這就是 Beckhoff 提出和倡導的“科技自動化”先進理念。
對精度和動態性能要求較高的測量應用現在也可以通過Beckhoff 最新的 EtherCAT 端子模塊無縫集成到標準控制系統中。這些新的端子模塊可以用于完成溫度測量或稱重任務。例如，4 通道熱電偶輸入端子模塊 EL3314-0010 滿足高精度溫度測量的所有要求。此外，最新的模擬量輸入端子模塊 EL3356-0010 可以直接連接電阻橋或負荷傳感器。
EtherCAT 端子模塊 EL3314-0010 的推出進一步完善了 Beckhoff 測量端子模塊的產品范圍。這一動態端子模塊將溫度測量功能集成到標準自動化系統中，因此無需再單獨使用專用的測量系統。模擬量輸入端子模塊 KL3314-0010 能夠直接連接四個熱電偶。與以前的 EL3314 比較，新型 EL3314-0010 的測量精度提高了兩倍多。對于 K 型傳感器，這相當于 EL3314 的精度是 ± 4.11°，而 EL3314-0010 的精度則是 ± 1.8°。
該端子模塊的電路可采用二線制連接方式來連接熱電偶傳感器。微處理器在整個可選擇的溫度范圍內實現線性化。冷端補償通過端子模塊內部高精度溫度測量功能完成。EL3314-0010 還可以進行 mV 測量。
新型 EtherCAT 端子模塊 EL3356-0010 使得 Beckhoff 針對稱重應用的解決方案系列產品線變得更加豐富。高精度和高速度信號值采樣 — 速度僅為 100 μs，分辨率為 24 位，測量誤差小于 ± 0.01 % — 開發用于稱重應用和移動結構上的振動測量。單通道模擬量輸入端子模塊能夠直接連接一個電阻橋（應變計）或一個負荷傳感器。端子模塊可以高精度測定電橋電壓 UD 和電源電壓 UREF 之間的比例。負載值在端子模塊設置的基礎上直接作為過程值輸出。高速、同步數據采樣通過 EtherCAT 分布式時鐘功能實現。
EtherCAT 通訊系統與高性能工業 PC 一起構成整合所有測量任務的平臺，這些測量任務原先都是由專用設備在標準平臺上處理的。這就是 Beckhoff 提出和倡導的“科技自動化”先進理念。

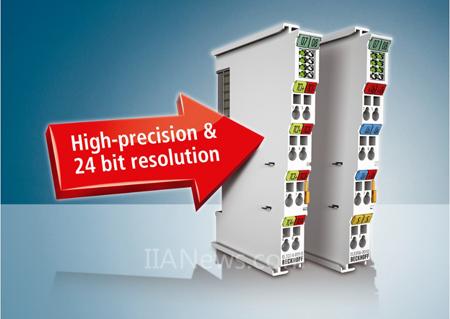

在精度和動態性方面有極高要求的測量應用現在可以通過 Beckhoff 分辨率達到 24 位的新型 EtherCAT 端子模塊 EL3314-0010 和 EL3356-0010 無縫集成到標準控制系統中。
（轉載）
