Wireless HART : 流過程工業工程中的無線技術

ainet.cn   2010年02月25日

   當需求成為現實
  隨著現場總線技術的發展,其發展的下一個目標就是在現場通訊中引入無線技術。盡管已經有解決方案,但出于對無線傳輸技術的信心和集成系統的匱乏,大規模應用還需時日。無線技術可否基于'across the board' ?如果可以,什么時候可以實現?
  過程控制中數據與安全數據的測量數值轉換的第一步就是要建立起聯系。信號傳輸?shù)淖罴逊绞骄褪请娎|傳輸。對于所有重要的控制設施來講,電纜連接方案永遠要優于無線連接方案。但是,針對那些其他的非重要設施又無需考慮電纜安裝調整問題,在工廠建設中無線技術應當是首選。

  什么情況可不采用電纜?
  在小型工廠,或是內部物流部門,電纜方案不是必要的,那里也許沒有儀表或是無需反饋存儲水平。如果控制室與現場之間有障礙物,出于經濟考慮,電纜方案也會大打折扣。目前,大多數手動的液位測量可以輕而易舉地采用無線控制方法。因為,液位測量無需實時傳輸,即使不能在短時內傳輸出去也不會影響到工廠的運行。   在環境監測領域也有新的可能性。比方說Pepperl+Fuchs 的CorrTran MV 就可以用來監測腐蝕率。腐蝕率測量主要用于管道或罐內臨界區域。這些位置通常很難接觸到或是離控制系統很遠。無線的CorrTran MV 可以無需考慮接線問題而安裝,主要是考慮到這些位置不需要安全傳輸,同時,由于腐蝕是一個緩慢的過程,所以也不用實時傳輸。另一個新的應用是監測在現場運行的執行元件,比如:球閥。以前,這些元件都是由現場巡邏人員目視完成監測。然而,通過對球閥位置變化的無線傳輸,控制室可全天候得到其運行狀態的數據。這樣一來,工廠開工前就不用再進行例行巡視和校對閥門位置了。這不僅節約了幾歐元的實驗成本,工廠還能準時開工,生產效率也有所提高。同理,無線技術也可用于其他的手動檢測參數,如:壓力和溫度。
  無線傳輸同樣也可用于質量擔保和重要過程參數的最優化。這些參數,特別是過程控制中不太重要的參數,有時只是在幾種情況下臨時性監測:比如用于故障隔離,或用于臨時性的小規模工廠安裝,或用于經常更換產品的生產線。在這些應用中,無線技術改善了工廠狀態信息,物流和過程次序。它也是次序和過程最優化,資產管理和制訂定期維護決策的基礎。通過采用無線技術,過程工廠進一步節約了成本。
  現在的基礎設施需要配備無線 HART


  無線HART 使新方案得到更好的應用


  無線:已經準備好了
  最近幾年來,各種供應商都提供了帶有無線連接功能的產品。然而,這些產品如果和現有的設施配套使用的話,成本是非常昂貴的。有的方案只能在兩點間或是單向通訊才能應用。而且,不同廠家的現場儀表與這些產品的兼容性也很差。當然,應用方案可以按用戶要求設計,但這個成本是相當高的。用戶只有在這樣幾個條件下才會考慮使用無線系統:
  -方便,操作簡單
  -有統一標準,兼容各種廠家的設備
  - 滿足過程技術傳輸可靠性和傳輸范圍的要求
  如今,無線HART系統已經上市,滿足了以上所有要求。
  無線HART – 上市啦!
  無線HART是以廣泛使用的HART 標準為基礎而開發的 – 目前有2千萬的HART可兼容現場設備。HART的設計初衷是擴展普通的4~20mA電流回流,讓現場設備有更好的功能性。
  現在,HART創新進入了新的階段。2007年9月無線HART 標準發布。這個標準以HART 協議為基礎,對物理傳輸路徑?jīng)]有限制。HART 采用2.4GHz 波段(免費且全球通用)做為幾種無線技術的傳輸頻率,其中包括WLAN,藍牙及ZigBee. 為了避免2.4GHz頻率波段的干擾,無線HART特意開啟了對波段內未用頻道的搜索功能,可隨時控制避免相互的干擾。
  技術創新

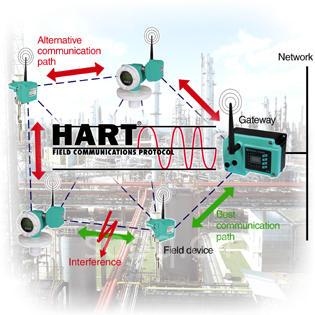

  無線HART采用的是 FLAT MESH NETWORK, 網絡中的所有無線站點都同時做為一個信號源和轉發器。第一個轉換器發出信號給離它最近一個站點進行信號傳輸,直到信號傳輸?shù)交竞驼嬲慕邮掌?。如此,網絡覆蓋很大的面積。另外,初始的同時也建立了一個備用路徑。如果信號在某一特定路徑上傳輸不暢,比如:遇到障礙或是有缺陷的接收器,那種信號就會自動的通過備用路徑傳輸。除了覆蓋的面積增大之外,傳輸?shù)目煽啃砸布哟罅恕?


  由于采用了冗余的傳輸路徑,Wireless HART 網絡保證了傳輸?shù)陌踩裕?/EM>


  無線HART 結合了新老2種技術,HART技術已經被廣泛使用,而無線技術卻剛剛用到過程工業里來。除了普遍地用來確定設備的參數, HART還用于以下的幾個方面:
  -儀表與環境數值的監測
  -資產管理與最優化
  - 定期檢修
  - 性能監測
  - 能力管理
  這些方面均要求儀表在可靠性,傳輸路徑和速率上與無線技術有很好的匹配。在新設備投產的同時,無線HART 還實現了與現有設備的完美結合。
  僅僅是理論還是可實現的概念?
  目前,Pepperl+Fuchs 正在開發以下幾種儀表:   無線HART 網關:無線網絡管理,通過FIELD BUS連接控制系統或SCDA系統.  現場設備的信號可通過特定的總線協議來傳輸與接收。   無線HART 適配器: 置于通訊路徑的另一端?,F(xiàn)有現場設備也可使用。三種型號供選擇:
  ? 回路供電型適配器。插入到現有回路中,獲取操作站的能量?,F(xiàn)有接線采用傳統的4~20mA的信號,HART通過適配器發出無線信號。最重要的是,這種設計在低風險環境中安裝的現場設備可以利用HART的性能。
  ? 電池供電型適配器。采用電池供電方式。參數設置間隔中,現場設備處于“喚醒”狀態,測量值處于檢驗中,現場設備停止工作??刹捎米詼y裝置。根據所選的時間間隔,電池的壽命長達幾年。
  ? 外部供電電源的適配器:外部電源可為現場設備和適配器提供能量。許多應用中,現場允許外部動力連接,比如:供給泵或閥門。如果沒有外部設備連接的話,可當作路由器使用,從而無線網絡更密集或覆蓋更遠的距離。
  綜述
  無線技術 能為現有設備更好的服務,能節約成本,是新興的方案。在過程工業中Wireless HART不僅能滿足個性化需要,也可以滿足大眾的標準,可以在不停車的狀態下使用無線技術。Wireless HART 有利于改進工廠監測手端,提高生產質量,實現工廠和加工的最優化。無線HART 性價比極高,無疑是過程工廠的一個最佳選擇。
