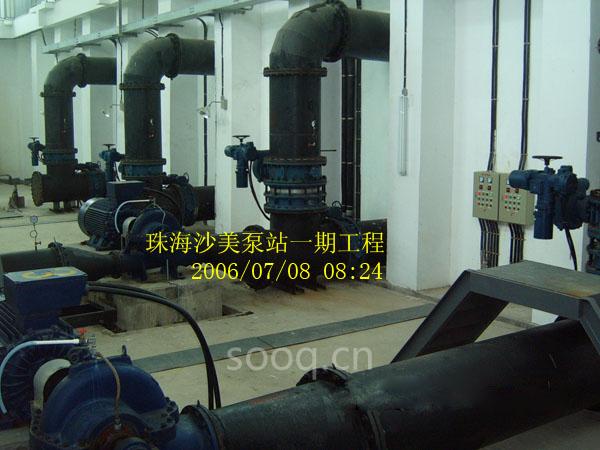

珠海市臨港工業區原水供給系統沙美泵站一期工程，供水規模為30萬立方米/日，涉及的范圍為高低壓配電及自動控制系統設備的供應、安裝、編程、調試及測試運行驗收。
一、網絡結構
1.1采用分層分布式PLC控制系統，中控室監控計算機（服務器）與現場PLC站、觸摸屏人機界面采用光纖以太網連接，TCP/IP協議?，F(xiàn)場PLC站與被控設備、儀表通過現場總線或硬連接I/O系統連接。高壓配電系統、低壓配電系統主斷路器、變頻器等關鍵設備，均配置現場總線接口，與PLC主站構成現場總線控制系統?？偩€通訊采用國際標準MODBUS協議。
1.2控制網絡上層設NT服務器一臺，普通PC機工作站兩臺(客戶機)，NT服務器運行基于WEB的工控組態軟件，兼作WEB服務器，能集成所需的各種控制協議并生成支持ODBC的實時數據庫。
1.3控制網絡作為公司廣域網的一個網段接入公司內部網(基于internet技術)。
1.4服務器和工作站除預裝操作系統和office 2000辦公系統外，還提供基于web的正版組態監控軟件及相關編程軟件和工具軟件.
二、自動控制系統功能
全廠工藝設備的控制通過三種方式：手動模式控制、遙控模式和自動模式控制，在就地控制箱上安裝“手動-停-自動”轉換開關，實現控制轉換。
控制方式描述：
手動模式：設備的現場就地操作控制箱或控制柜上的“手動-停-自動”開關選擇“手動”方式時，通過現場控制箱或控制柜上的按鈕實現對設備的就地啟/停、開/關操作。
遙控模式：設備的現場就地操作控制箱或控制柜上的“手動-停-自動”開關選擇“自動”方式時，且現場設備PLC控制站的操作面板上選擇“手動”方式或中央監控室操作界面選擇“手動”方式時控制權在PLC控制站或中央監控室，操作人員可通過觸摸屏人機操作界面或工作站的監控畫面用鼠標、鍵盤對控制現場設備進行啟/停、開/關操作，對所管轄的設備進行控制。
自動模式：設備的現場就地操作控制箱或控制柜上的“手動-停-自動”開關選擇“自動”方式時，且現場設備PLC控制站的操作面板上選擇“自動”方式時設備的運行完全由各PLC根據工況及生產要求完成對設備的運行或開/關控制。
中央控制系統
數據采集顯示：通過與各PLC控制站的數據通信，采集全廠生產過程的工藝參數、設備運行狀態、高壓微機保護裝置電氣設備參數并進行動態顯示。
報警：設定各工藝參數上限報警值（如水位報警）、設備故障報警等,并具有聲光顯示。
參數設定及設備控制：設定工藝參數、上限報警值、控制電氣設備。
工藝流程顯示：在彩色監視器(CRT)上動態顯示工藝流程圖，高壓供電系統狀態圖，工藝參數，必要的曲線圖，設備運行狀態等。
報表打?。喊瓷a(chǎn)管理要求打印年、月 、日、班運行報表，報警報表，故障報表及工藝流程圖,實時報警打印和故障打印。
設不間斷電源，保證在發生停電故障時該系統仍能安全可靠地運行。
中控室監控計算機，現場觸摸屏可以對泵站內任何聯網設備進行操作、監視。
三、 硬件技術功能
3.1 PLC采用著名的施耐德模塊化PLC Premium，觸摸屏為施耐德真彩10.4英寸。
3.2 現場PLC采用模塊使結構，光電隔離I/O模塊。模塊提供端子與端子間、端子與地間的絕緣保護。
3.3主電源模塊具有限流裝置和過電壓保護裝置。
3.4 PLC有測試和故障診斷功能。
四、 軟件技術功能
4.1 現場控制站的操作員站的任務是在標準畫面和用戶組態畫面上，設定、匯集和顯示有關的運行信息，供運行人員據此對設備的運行工況進行監視和控制。
4.2 監控系統軟件采用西門子WinCC V6.0組態軟件、模塊化設計。漢化界面。
4.3 各操作員站具有以下功能：
a.數據從服務器數據庫中獲取，以客戶端方式運行。
b.報警處理：動畫聲光報警。報警排隊，報警級別設置，報警恢復顯示，報警存檔等功能。
c.歷史數據顯示調用
d.事件處理：提供事件登記，存儲，檢索等功能
e.在線生產報表,故障報表產生及隨機調用。
f.安全登錄和密碼保護
g.操作控制功能
五、 控制功能描述
根據工藝劃分為水庫泵組控制站，加壓泵組控制站和變頻泵組控制站。
1）水庫泵組站（1#PLC柜）
監控對象:
高壓配電系統(不含加壓泵高壓柜，及變壓器柜)
兩臺取水泵組及其配套電控閥門2個，冷卻水電動閥門4個
10kV高壓電機
PLC1現場控制站用于水庫泵組的工藝參數、電氣參數、設備狀態的采集，通過現場總線網絡或直接I/O對水泵等上述設備進行控制。
PLC1現場控制站包含一個恒水位控制系統，即當由水庫向取水泵站前池放水時，通過控制直徑1.2米水庫放水管上的電動閥門,保持前池水位恒定,避免前池溢流或抽干。所選PLC必須具有足夠的控制算法，支持此控制功能。配置現場操作觸摸屏一個，觸摸屏提供對泵站所有聯網設備進行監控的人機界面。
2）加壓泵組站（2#PLC柜）
監控設備為
水泵啟動/停止控制
兩臺加壓泵組及其配套電控閥門4個，冷卻水電動閥門4個。電機為10kV直啟。
超越管電動閥控制。
PLC2現場控制站用于加壓泵組的工藝參數、電氣參數、設備狀態的采集，通過現場總線網絡或直接I/O對水泵等上述設備進行控制。配置現場操作觸摸屏一個，觸摸屏提供對泵站所有聯網設備進行監控的人機界面。
3）變頻泵組站（3#PLC柜）
監控設備為
兩臺低壓變壓器的10kV側斷路器（總線控制和I/O直接控制）
低壓配電系統：配電系統為兩臺10/0.38kV變壓器進線，單母線分段運行.
兩臺取水泵組及其配套電控閥門4臺，冷卻水閥門4臺。
兩臺315kW變頻器(總線和I/O直接控制)
PLC3現場控制站用于變頻泵組的工藝參數、電氣參數、設備狀態的采集，通過現場總線網絡或直接I/O對水泵等上述設備進行控制。
PLC3現場控制站包含一個恒水壓控制系統，系統通過檢測管網末端水壓(遠程無線遙測),調節變頻器轉速,保證管網末端水壓。該PLC站還是管網末端水壓遙測站和水庫水位遙測站的主站。配置現場操作觸摸屏一個，觸摸屏提供對泵站所有聯網設備進行監控的人機界面。
