隨著企業規模的不斷擴大，信息化建設對于企業實現科學化管理、建立統一的標準、樹立全局意識是非常重要的，而CAXA PDM方案的實施，為企業進一步發展提供了良好的平臺。
產品數據管理（PDM）是一門用來管理所有與產品相關的信息（零件信息、配置、文檔、CAD文件、結構、權限等）和過程（過程定義、管理等）的技術。實施“PDM系統”的目的在于為企業提供產品全生命周期的信息管理，并通過與CAPP和ERP系統的高度集成，為企業設計和建立一個并行化的產品開發協作環境。
重慶北方奔馳變速器有限責任公司（簡稱“重慶變速器公司”）是中國兵器工業集團定點的輪式車輛變速器科研生產基地，專業從事適用于軍用履帶式、輪式裝甲車和軍、民用各類重型汽車、大型客車的變速器、分動箱、取力器的開發、生產、銷售和服務。為滿足各類輪式裝甲車輛、重型汽車、大型客車的需要，在變速器ZF5S-111GP/GPA和分動器A800的基礎上，公司通過對引進技術的消化、吸收，目前已開發出檔位為5檔、6檔、8檔、9檔，輸入轉矩為850～2200Nm的12種變速器產品。多樣化的產品在滿足用戶需求的同時，也為企業帶來的管理難題：通過手工方式對大量的工程圖紙、技術文檔等資料進行管理，造成資料查詢不便、效率低下；無法嚴格控制生產流程；系統安全性差；公司內部數據信息交流不暢等。
為了保證產品研發中信息傳遞的及時性和準確性，從而實現高效、低成本的產品開發，提高企業效益。通過多方調研與考察，同時綜合考慮已有二維CAD、三維CAD技術，以及設計數據的繼承性與設計數據無縫集成等情況，重慶變速器公司最終選用CAXA公司產品數據管理系統（PDM）。
方案實施
1、明確企業需求
CAXA公司經過對重慶變速器公司需求的認真分析，考慮到新建“PDM系統”中應集成其正在應用的產品明細、材定、信息流轉管理系統，并包括其采用的在產品設計圖中使用位置號代替序號，以位置號同明細表進行對照來生成所需明細表的方法，最終確定重慶變速器公司對PDM方案的需求有以下幾個方面：

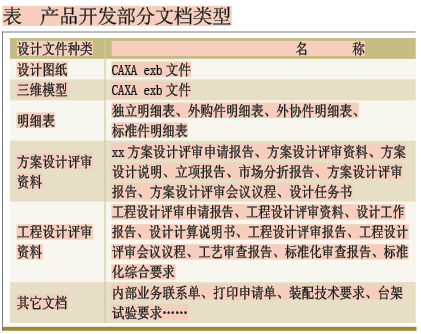

（1）產品設計過程中，產生了大量的設計數據（表1），參與人員較多且流動性強，因此必須保證數據的安全性。
（2）文檔數量大、類型多，缺少統一的管理，不易實現快速的查詢和數據備份以及訪問權限的控制（圖1）。
（3）目前，產品結構的創建主要采用Excel表格的方式通過裝配圖中的明細表手工錄入，存在很多漏洞：編制明細表存在大量相同數據，工作中重復性勞動多；產品的零部件層級關系需手工維護，表達不直觀；零部件編號手工錄入，容易出錯；出現一物多號或一號多物的現象；由于一個零部件可能被多個產品借用，造成零部件結構修改困難。
（4）通過電子化手段實現高效、低錯誤率、更及時的工程變更管理及更改通知單管理。
（5）根據要求查詢產品屬性信息，并能自動生成匯總表以供其他部門使用。
2、確定整體解決方案

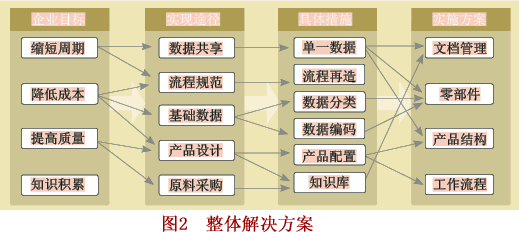

CAXA公司通過對重慶變速器公司的需求進行分析，如產品更改流程，了解圖、文檔的存放格式，分析圖、文檔彼此之間的關系及流動方式，資料存取權限與驗證，區分系統模塊等，最終提出PDM整體解決方案（圖2）。

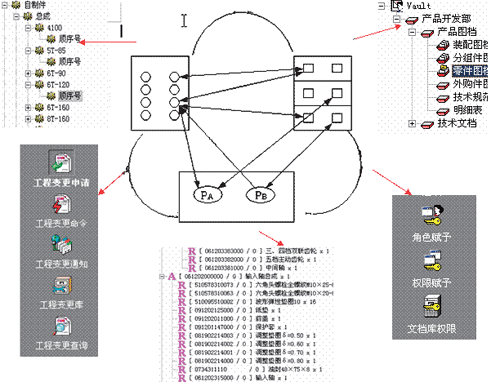

該PDM系統采用客戶/服務器體系結構：服務器端包括系統平臺、數據庫服務（ORACLE）、PDM服務；客戶端功能模塊包括文檔管理、零部件管理、產品結構和配置管理、更改管理、權限管理、工藝數據等。同時，PDM系統以企業的文檔、零部件、產品結構為管理中心，對它們實行嚴格的權限控制，實現更改管理、版本管理，并通過建立和維護這些對象之間的關系，保證所有數據信息的一致性，圖3所示為產品數據管理方式示意圖。
圖3 產品數據管理方式
3、系統搭建

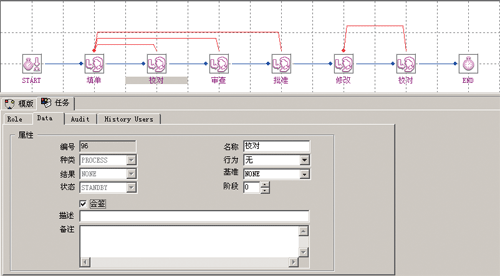

根據確定的整體解決方案，進行程序開發，構造方便用戶使用的系統環境。在流程管理上，電子化圖紙審核、修改、打印流程替代了紙質文件的流轉，減少了流程耗費的時間、節約了紙張，并且使流程任務的監控、追溯成為了可能。圖3所示為采用CAXA PDM為客戶定制的規范化電子流程系統圖。同時，CAXA公司針對重慶變速器公司“希望將目前正在應用的產品明細、材定、信息流轉管理系統集成到CAXA協同管理中，并保留目前公司在產品設計圖中使用的位置號代替序號，以位置號同明細表進行對照來生成所需明細表的方法”的特殊要求，對該系統進行了二次開發（圖4）。
圖4 電子流程系統

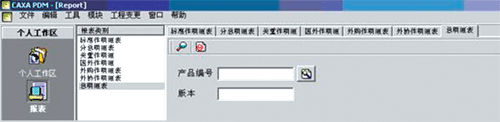

圖5 按客戶要求開發的報表工具
4、系統測試
通過CAXA PDM完成系統設計后，在該系統中模擬用戶日常的工作以及各種操作方式，確定系統設計是否合理，是否能夠支持目標業務流程的運行，從而得到用戶的接受和認可。
5、輸入歷史數據
經過測試，系統能夠滿足用戶要求，進行用戶歷史數據的分析與轉換、正確性檢查、導入資料等基礎工作。自CAXA PDM系統正式投入運行以來，重慶變速器公司已在系統中建立起6T-120產品基型及產品變型、ZF34基型、4100基型產品的產品結構樹，同時已將與這些產品設計相關的設計數據及設計圖紙等近萬條數據錄入PDM系統。
結語
CAXA PDM系統的實施為用戶帶來了更多的效益，不僅將工程設計人員的工作效率提高了50%，減少了產品設計的更改次數，縮短了30%的產品開發周期，而且極大地提高了產品質量。此外，CAXA PDM解決方案為用戶理順了管理流程并統一了規范，以規范化的管理建立起企業從上到下的全局意識，為企業進一步發展創造了良好的管理平臺。
