面向車載控制系統的內置FlexRayTM的32位微控制器FR Family

裝備了可進行高速控制的“FR”CPU內核心和功能強化了的外圍資源，最適用于新一代車載控制系統。安裝了在新一代車載網絡中引人注目的FlexRay和已經廣泛使用的CAN等多種功能。本款產品的運行頻率為100MHz的微控制器。

概要

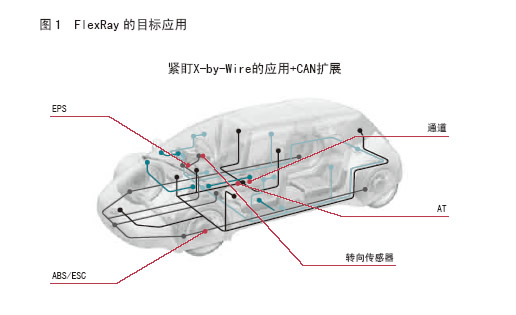

　　近年來，針對新一代車載系統，過去用液壓控制的系統改用電氣控制的x-by-wire 的技術受到了人們的關注。汽車內的數據量不斷增加并趨于復雜化，要實現這些技術，這就對需要速度更快速及更高、可靠性高的網絡提出了要求。在這些技術中，F(xiàn)lexRay 作為新一代車載網絡受到了人們的重視。

　　富士通此次開發的FlexRay 微型控制器“MB91F465XA”配備了32 位RISC 的FR 內核心，并將最高工作頻率提高到了100MHz。由于此產品采用了通用性和集成度較高的設計，從而可以比較方便地從過去的CAN系統平移到FlexRay系統。
此外，還能用作過去使用的CAN 和FlexRay 的網關。

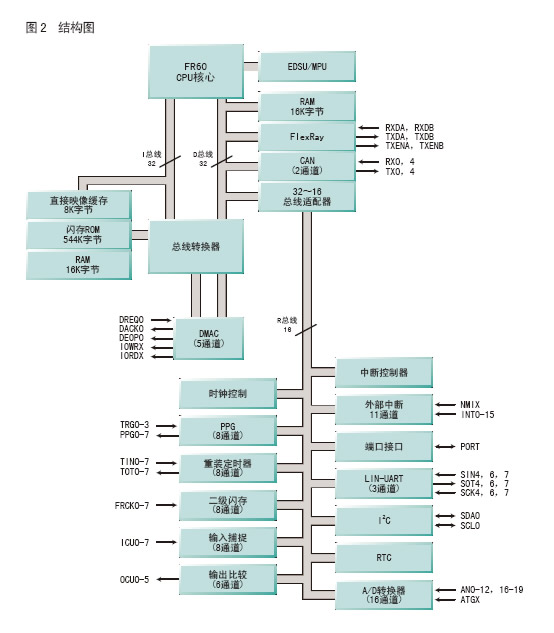

　　本產品配置裝備的各種資源具有以下特點：

FR60 內核心

　　采用了與FR 系列指令兼容的FR60內核心。FR60 內核實現了高性能、低功耗，是富士通生產的32位RISC CPU的核心產品，最大工作頻率可達100MHz。

內置閃存容量
　　? 主閃存: 544K 字節
　　? 支持閃存安全

內置RAM 容量
　　? 32K 字節
　　? 指令緩存: 8K 字節

FlexRay 通信控制器
　　使用獲得德國博世公司授權提供的IP，符合FlexRay Ver2.1 標準。支持最高達10Mbps 的通信速度。

CAN 控制器
　　符合CAN 2.0A 及2.0B 標準。內置數據及ID 用的已排序的32 個信息緩沖器。支持最高達1Mbps 的通信速度。

各種定時器
　　? 16 位FRT 定時器
　　? 16 位輸入捕捉
　　? 16 位輸出比較
　　? 16 位PPG : 可選擇One Short 輸出/PWM輸出( 可同步輸出到4 通道)
　　? 16 位再加載定時器
各種接口
　　? 支持LIN 的USART(帶16 字節的FIFO)
　　? I2C 接口

高速A/D 轉換器
　　實現10 位分辨率的依次轉換型A/D轉換器( 最短轉換時間3μs，綜合誤差±3LBS:Vcc ＝ Avcc ＝ 3.0V ?5.5V)

低功耗模式
　　睡眠/ 停止功能
　　低功耗模式包括睡眠模式( 程序停止?fàn)顟B(tài))、停止模式( 設備停止?fàn)顟B(tài))。使用這些低功耗模式，可以減少待機時的消耗電流。

I/O 端口
　　? 輸入許可設定: 可對每個端口進行設定

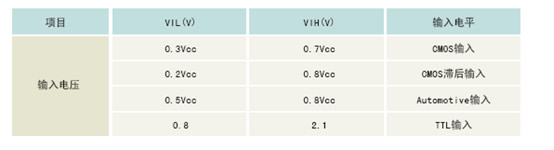

　　? 輸入電平設定: 可從CMOS(0307)/CMOS(0208)/Automotive/TTL 中選擇輸入電平
　　? 上拉電阻設定:可對每個端口進行設定。( 標準: 50kΩ)

其他相關功能
　　? 外部中斷
　　? DMAC
　　? 看門狗定時器
　　? 實時時鐘
　　? 時鐘監視器
　　? 低壓檢測電路
　　? 電源電壓: 3.0V ?5.5V

應用領域

　　汽車內使用電機的應用正在增多，其在多數情況下是與CAN 總線網絡連接的。特別是在EPS( 動力轉向裝置) 中，為了控制電機，在進行高速運算的同時，還需要通過CAN通信或AD 轉換器進行傳感等動作。

　　預計未來EPS 系統將與FlexRay 網絡連接。這時，就必須根據載波頻率來控制電機，而由于FlexRay 必須在通信周期內進行處理，就很容易受到時間的限制。因此，我們將微控制器分割為電機控制和系統控制2部分，并將本產品使用于包括控制FlexRay控制的系統控制，就可以實現系統控制、減少時間限制，并可降低程序的開發難度。

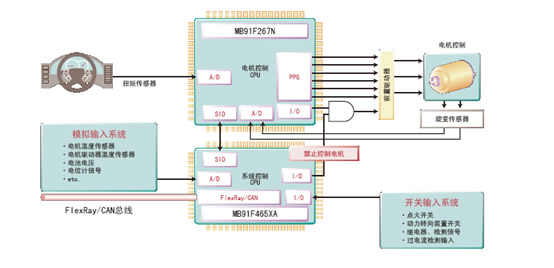

圖４所示的是使用本產品的EPS 系統框方塊圖。
開發環境

　　本產品與傳統的FR 系列一樣支持通過富士通綜合開發環境SOFTUNE V6 支持。SOFTUNE V6 是為了滿足程序開發人員的各種要求而開發的、使用更方便的軟件。

　　此外，我們還提供能直接立刻進行FlexRay 評估的FlexRay 評估用板(MB2006-02)。

（轉載）
