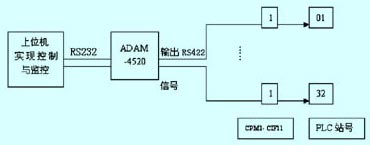

| 1 引言 隨著計算機通訊技術的日益成熟及企業對工業自動化程度要求的提高，自動控制系統從傳統的集中式控制向多級分布式控制方向發展，構成控制系統的PLC也就必須具備通信聯網功能。在具體應用過程中，若要監視PLC內部的數據與運行狀況，選用市場上的人機界面或組態軟件，雖然功能豐富，但大都價格昂貴，尤其在一些中小規模的生產場合。所以許多企業希望能自己用高級語言開發一個簡易實用的通信程序，通過面向對象的可視化編程語言VB6.0很容易地實現分布式監控。PLC等下位機控制生產過程，本地計算機進行實時監測或參與控制生產現場的參數。本文通過對OMRON的CPM1A小型機與上位計算機通信原理和通信方法的研究，介紹了如何用VB6.0實現上位計算機對PLC的實時監控，并取得了良好的效果。 2 監控原理 2.1 通信方法  圖1 系統通信原理 在通信過程中上位機始終處于主動方，PLC則處于從動方，所有的數據交換只能在主站和從站之間進行，從站之間不能直接交換數據，如果從站之間需要交換數據，必須通過主站中轉1。首先上位機向PLC發送指令幀，PLC接收了上位機的指令后，先進行FCS校驗，看其是否正確，如果正確，則接收并向上位機傳送響應幀（包含首尾校驗字節），否則，PLC拒絕向上位機傳送數據。需要說明的是，整個通信過程中因PLC中配有通信機制，一般不需要對PLC進行編程。上位機接收到PLC傳送的數據，也要判斷正確與否，如果正確，則接收，完成一次正常通信，否則，通信需重新開始。 2.2 通訊協議 ● 雙方在初始化時要使波特率、數據位數、停止位數、奇偶校驗均保持一致；
 （3）通訊的響應幀設計

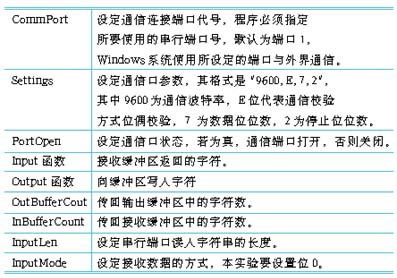

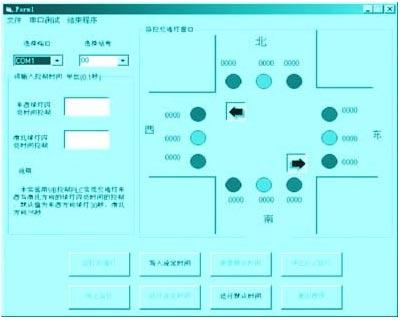

 其中，@為前導字符，表示開始；設備號為00-31（本例限設到10），共可設置32個站號，用來識別所連接的PLC，可通過PLC的DM6653的低8位來設定，默認站號為00；命令碼為CPMIA小型PLC規定的對其操作的命令代碼；正文為需要讀或寫的數據地址以及數據；FCS為幀校驗代碼，用于及時發現通信過程中的錯誤，以備處理；＊和CR表示命令結束[2>。 命令幀為PC機傳向PLC的幀格式，響應幀為PLC傳向PC機的幀格式,其命令幀與響應幀中的各個部分除數據區不同外，其他部分的含義是相同的。 2.3 MSComm控件介紹 表1 MSComm控件屬性  2 通信程序設計 本系統以PC對基于PLC的交通燈控制系統的監控為例，在上位機與PLC正常通信的前提下，設計如下界面。窗體的內容主要包括，四大區：端口、站號選擇區，設定時間輸入?yún)^(qū)，監控顯示區，控制按紐區。從站號選擇區選擇不同站號即不同PLC，實現對多個PLC的實時監控。 3.1 串口初始化程序 If en <> True Then 3.2 計算機與PLC通信的VB程序  Dim OutputStr As String Dim InString As String Dim ReturnStr As String Dim EndString As String Dim FCSString As String Dim ReturnFCSString As String erCount=0 OutputStr=InputStr+FCS（InputStr）+“＊” If en=True Then =OutputStr+Chr$（13）’按照PLC幀格式輸出 End If Do DoEvents Loop Until erCount >=Num2’返回幀的長度 InString= EndString=Mid$（InString,6,2）’取返回幀的響應碼 If EndString <> “00”Then ReadData=“Error” Exit Function End If EndString=Mid$（InString,1,Len（InString）-4） ReturnFCSString=Mid$（InString, Len（InString） -3,2）’取返回幀校驗碼 FCSString=FCS（EndString） If FCSString <> ReturnFCSString Then ReadData=“Error” Exit Function End If If Len（InString）>=Num2 Then ReturnStr=Mid$（InString, Len（InString）-Num1-3, Num1）’取返回幀的數據，其度為Num1 ReadData = ReturnStr End If End Function 4 結束語 |
