在型腔加工中，EdgeCAM 提供了多種手段，這里我們著重講解Roughing（粗加工）加工方法的應用。這種加工方法不僅可以用于普通的2D型腔加工，同樣適用于3D曲面和實體模型的粗加工。而且這個加工方法還具有粗加工的殘料加工、行切斜面、利用異形毛坯優化刀具路徑的功能，并可以生成適合于高速加工的擺線加工軌跡。因此，全面掌握這個加工方法的應用極為重要。
Roughing這個加工方法的加工能力非常強大；它綜合了以前版本中的Areaclear（環切）、Lace（行切）、Z Level Roughing（Z向粗加工）、 Z Level Rest Roughing（Z向殘料粗加工）等加工方法，將2D和3D模型的加工組合在一起；雖然這里的參數設置內容比較多，但是一個加工方法有如此強大的功能也是可以忍受的。首先將所有的參數含義介紹一下，然后通過針對不同類型的零件進行編程操作，來進一步了解和掌握Roughing的使用技巧。
命令：主菜單->Mill Cycles->Roughing
操作步驟：
選擇加工刀具
點擊圖標或在菜單中選擇“Roughing”命令
在參數對話框中加入有關參數然后按“ok”鍵確認
選擇加工對象
生成刀具路徑。
|
例1 完成下面模型的粗加工
圖1
模型文件：EdgeCAM安裝目錄下的camExampleasic milling roughing external （刪除已經存在的刀具路徑，按照下面的過程重新生成刀具路徑）
注：進入加工模式（調整加工原點的過程這里暫時省略)
選擇加工刀具
直徑20mm的立銑刀，可以在刀具庫中直接選擇名稱為：
20mm Slot Drill - 2 flute - IC250的銑刀
注意刀具的刃長。選中該刀具后，在瀏覽器中雙擊刀具圖標，在彈出的刀具對話框中的第二頁可以更改刀具刃長的參數（見下圖）:
選擇加工方法
主菜單->Mill Cycles->Roughing或從工具條中選擇：

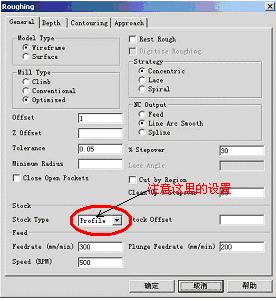

設置加工參數如下：
|
| 選擇加工對象
首先選擇加工控制輪廓線，鼠標雙擊自動鏈接所有輪廓線（動態捕捉時按Tab鍵切換鼠標光標范圍內的元素）
選定加工輪廓先后，按鼠標右鍵（或回車鍵）確認。然后在界面左下角的提示區中有提示DigitiseStock Profile（選擇毛坯輪廓）,此時在用鼠標左鍵拾取外面的毛坯輪廓。見下圖:
選定毛坯輪廓后按鼠標右鍵（或回車鍵）確認，此時提示區中顯示：“Digitise containment boundary entities(Return for none)”。這是要你指定一個加工范圍。前面我們指定了加工輪廓和毛坯輪廓，此外還可以在這里選擇一個輪廓作為生成加工刀具路徑的范圍（與輪廓所在Z平面無關），一旦指定一個輪廓，生成的加工刀具路徑只在此輪廓限定的范圍內。如果不指定加工范圍，生成的刀具路徑為加工整個毛坯區域。這里暫不指定加工范圍，所以只需要按鼠標右鍵（或回車鍵）確認即可。
生成的刀具路徑如下：
模擬仿真（略）
生成代碼（略）
鼠標左鍵雙擊瀏覽器中的Roughing圖標，彈出參數設置對話框，改變下面的參數看看刀具路徑的變化，以便更加清楚這些參數的含義（可以通過實體仿真更加清楚地看到刀具路徑的變化。）
General選項卡中的：
%Stepover
Offset
Z offset
Strategy
Mill type
Stock type 改為None時的情況
Depth選項卡中的：
ClearanceLeveldepthCut Increment等
Contouring選項卡中的：
Draft Angle
Approach選項卡中的：
Approach Type
Link Method
XY Standoff | |
