人機界面是測控應用系統開發的一個重要部分。DAOBench是凌華科技股份有限公司研發的一套測量和自動化應用的32位ActiveX控件，包括用戶界面、數據分析、信息整合、SCADA／HMI等各種控件及工具。使用DAQBench，用戶可以很容易地開發出復雜的用戶應用系統來顯示信號數據、分析所采集到的數據、快速地與Excel、數據庫或Web做信息整合。運用DAQBench的SCADA／HMI功能，您也可以很快地開發分布式(distributed)人機界面(HMI)應用系統?？梢栽谌魏沃С諥ctiveX標準的軟件開發平臺使用，包括Visual Basic、Visual C++、C++Builder、Delphi等。
1、原理
ActiveX控件的妙處在于，控件與應用程序總是能融洽地交互。ActiveX控件提供了三種與應用程序交互的基本機制：屬性(Property)、方法(Method)和事件(Event)。用戶由此三部分來控制控件并開發程序。屬性是描述控件的當前狀態，并影響控件的顯示和行為，屬性值存儲在控件的變量中。方法為定義在控件內的函數(Function)，方法的使用與控件所提供的功能有關，通常會影響控件本身或其行為，大多數方法的作用也會受到控件當時屬性的影響。事件是在某些特定情況時，控件所產生的通知事件，事件被傳遞給控件應用程序以執行程序中與此事件連接的函數(Event handler)。
以下舉例說明，如何運用DAQBench控件建立人機界面，以及使用ADLINK的數據采集設備的ActiveX控件進行模擬信號的處理。
我們假設把一個程序分成兩部分：可視部分(前臺顯示操作的界面)和不可視部分(后臺工作的線程)。本文程序的顯示界面非常簡單，僅有一個作圖控件及一個退出按鈕，后臺工作是使用一個虛擬的PCI—9112多功能數據采集卡(不需要安裝真正的板卡)產生采樣數據。程序流程見圖1，在程序的開始，調用PCI—9112控件的方法StartContAI來激活連續的AI， 當采樣完成時，會自動激活PCI—9112控件的事件AiHalfReady 0，在事件響應函數中，通過調用作圖控件的方法PlotChart 0，把采集到的數據傳送給作圖控件。這樣，我們就能不斷地在屏幕上看到采樣數據，直到程序退出。整個程序只有兩條語句需要鍵盤輸入，其余工作都是通過鼠標點擊來完成的。從這個程序您可以感受到用DAQBench的ActiveX控件來做數據采集程序是多么的簡單容易。

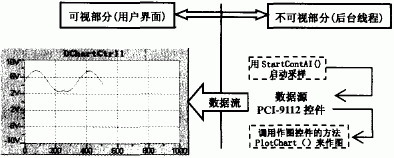

圖1 程序原理圖
2、編程
以下將以逐步推進(step by step)的方式，說明如何在微軟的Visual c++6．0下，運用DAQBench的ActiveX控件來完成數據采集的應用。
2.1 程序框架的建立
使用Visual C++的MFC AppWizard來建立一個基于對話框的程序框架。
通過File>>New菜單命令建立一個新的項目，其會打開New的對話框。在Projects頁面中，選擇[MFC AppWizard(exe)]項目類型，在Project name中輸入項目名稱：MZR 點0K。
在Step 1對話框選擇[Dialog based]選項， 點Finish>>點0K。
這樣，應用程序向?qū)?huì)構建一個新的項目和程序的框架，并自動在對話框編輯器中打開程序?qū)υ捒颉?BR>
2.2 加載DAQBench控件
把需要的ActiveX控件添加到控件工具欄(Control Toolbar)的步驟如下：
(1) 選擇Project>> Add To Project >>Components And Controls?項目，然后，在接著出現的對話框中，使用鼠標雙擊Registered ActiveX Controls目錄條目。這樣就會打開一系列計算機上已經安裝和注冊的ActiveX控件清單。選擇并插入需要的ActiveX控件到您的項目和控件工具欄中。
(2) 選擇繪圖ActiveX控件(文件名)DAQBench DChart Control—(ADLINK)，單擊Insert按鈕，在隨后的對話框中使用鼠標點選OK，接受缺省的類名和文件名。
(3) 選擇數據采集ActiveX控件(文件名)NuDAQ PCI—9112 Control—(ADLINK)，單擊Insert按鈕，單擊確定按鈕，單擊OK按鈕，接受缺省的類名和文件名。
(4) 添加完畢，返回Components And Controls Gallery對話框，單擊Close按鈕。
這樣，就在對話框編輯器的控件工具欄中，加進了繪圖控件DAQBench DChart Control和數據采集控件NuDAQ PCI—9112 Control，可以方便地將控件加入到對話框中。
2.3 程序設計
將控件添加到控件工具欄之后，就可以在設計應用程序的用戶界面時使用控件了。開發者可以使用對話框編輯器將控件放置在對話框上。具體操作步驟如下：
刪除窗體上帶TODO消息的靜態文本控件，并刪除確定按鈕。
單擊Controls工具條底部的DChart按鈕，并通過鼠標點擊把它放在對話框中，ActiveX控件可以象標準Windows控件一樣插入對話框，并可調整位置與大小。
選擇Controls工具條底部的PCI—9112按鈕，把它放在對話框中適當?shù)奈恢茫益I點擊對話框中的PCI—9112控件，在打開的菜單中選擇屬性(Properties)，就會出現一個帶有各種不同屬性字段的屬性頁對話框。通過屬性頁對話框，你可以對這個特定的控件進行設置，具體數值見表1。

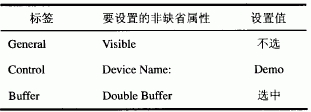

表1 控件NuDAQ PCI-9112 Control屬性設置
在用戶使用控件編寫程序之前，要先為該控件設定一個變量名稱。下面為作圖控件和采樣控件設定相應變量：通過快捷鍵Ctrl+W,打開MFC Class Wizard對話框，在Member Variables標簽中將Class name設置為CMZRDlg，通過Add Variables?按鈕給其中的控件標識號添加變量，變量的定義見表2。
表2 對話框中相應控件變量的
定義PCI—9112控件的事件處理函數，通過快捷鍵Ctrl+W,在MFC Class Wizard窗口中，按下Message Maps 標簽并在Object Ids字段中選IDC_PCI9112CTRLI控件，在Messages字段中選AiHalfReady，單擊Add Function按鈕，添加數據采集控件的AiHalfReady消息響應函數，接受缺省的函數名，單擊Edit Code按鈕以定位到該函數，在其中加入下列代碼：
void
CMZRDlg：：OnAiHalfReadyPci9112ctrl1(VARIANT FAR*ScaledData，VARIANT FAR*BinaryCodes)
{
／／TODO：Add your control notification handler code here
art(ScaledData)；／／ 將ScaledData中的采樣數據傳遞給作圖控件。
}
在初始化函數中啟動數據采集函數：
定位到對話框初始化函數void CMzRDlg：：OnInitDialog()，在其結尾return TRUE；語句之前加入下列語句
BOOL CMZRDlg：：OnInitDialog()
{
CDialog：：OnInitDialog()；
／TODO ：Add extra initialization here VARIANT Filename；
ontAI(Filename)；／／激活連續
return TRUE； ／／return TRUE unless you set the focus to a control
｝
2.4 程序測試
通過按Ctrl_F5鍵直接在Developer Studio中運行程序，運行結果如圖2所示。
圖2 運行結果
開發環境：本文假設您已經安裝了Visual C++6.0和DAQBench和PCIS—OCX。
DAQBench和PCIS—OCX這兩個軟件可從凌華公司的網站(http：／／www．a(chǎn)dlinktech．com／download area／software．htm)下載。
3、結束語
DAQBench提供了6O余種ActiveX控件，可以幫助您快速地完成量測及自動化控制的應用系統。說的更簡單一點，您可以把DAQBench想像成一套積木，里面的每一塊積木都有特定的形狀。您只要選擇適當?shù)姆e木， 便可以拼出各式各樣您想要的東西。用DAQBench來開發程序也是這樣，您只要選擇適當?shù)目刂圃?，將它們拼湊在一起，便可以完成您的?yīng)用系統開發。由于ActiveX控件技術具有代碼的可移植性和復用性，具有開發成本低，執行效率佳，程序彈性大，開放性架構易于擴充等優點，DAQBench擁有越來越多的用戶群。
如果使用傳統的API或DLL編程來完成上述功能，至少需要幾百行代碼。對于所有用戶，DAOBench都能使人機界面的開發變得更輕松也更有效率。通過直觀的圖形界面，使用戶很容易用他們自己的HMI來完成更多的工作。非編程人員或只擁有很少編程背景的人員，都能用很少的工作來創建相當有效的系統。使用戶可以專注于解決測量和控制問題，而無需受困于編程過程。
為用戶的操作構建一種有效的人機界面(HMI)純粹是一種個人行為，因?yàn)槊恳环N安裝都不一樣，都具有不同的要求、目標及需求。因此為您的操作創建一種合適的人機界面，意味著需先徹底了解您的過程及其周邊系統……然后再從能對它們進行監控及調整的角度來創建對這些過程的反應。選擇何種方式來創建或加強您的HMI，在很大程度上取決于您個人的偏好及能力，永遠都不會有“唯一”的方式。HMI最終將向零編程方向發展。
