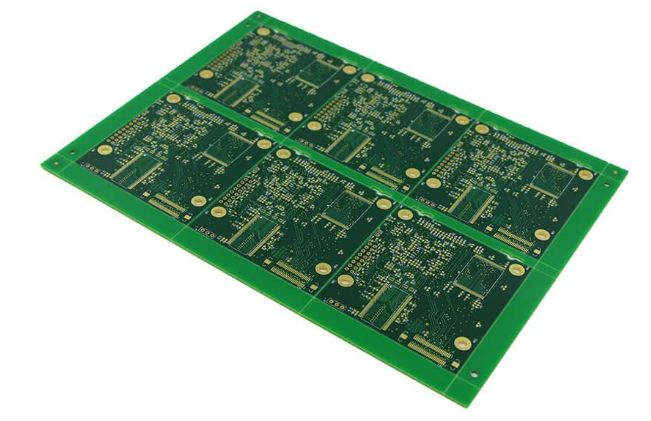

PCB板又稱印刷線路板，是重要的電子部件，是電子元器件電氣相互連接的載體，具有導電線路和絕緣底板的雙重作用。
目前印制板的品種已從單面板發展到雙面板、多層板和撓性板;結構和質量也已發展到超高密度、微型化和高可靠性程度;新的設計方法、設計用品和制板材料、制板工藝不斷涌現。
01 檢測需求
1. 測量PCB板圓環段差;
2.段差重復性精度要求為0.01mm。
02 應用選型
方案選用三維線激光掃描儀LS-1030，測量范圍±15mm，基準距離80mm，Z軸重復精度可達3μm。
三維輪廓掃描儀發射線激光，測量物體被照射后表面形成漫反射，反射光通過CMOS芯片進行接收，通過計算反射光在芯片的位置，可以得到被測物體的高度段差和形狀信息。

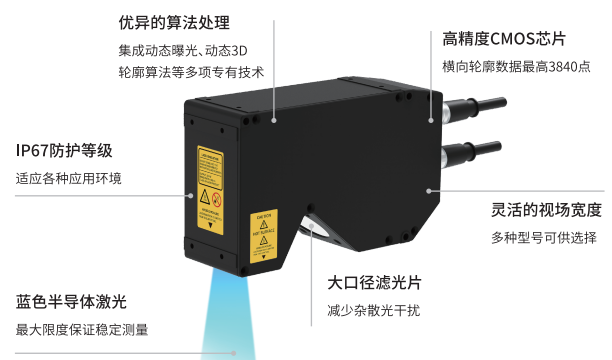

03 產品特點
1.高精度CMOS芯片，橫向輪廓數據最高3840點;
2.藍色半導體激光，最大限度保證穩定檢測;
3.優異的算法處理，集成動態曝光，動態3D輪廓算法等多項專有技術;
4.IP67等級防護，適應各種復雜應用環境;
5.靈活的視場寬度，各種型號可供選擇。

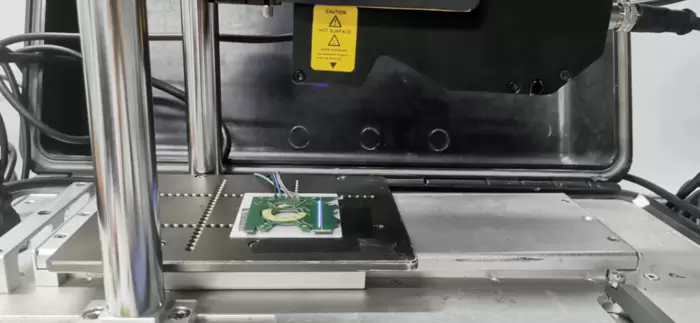

04 檢測方式和結果

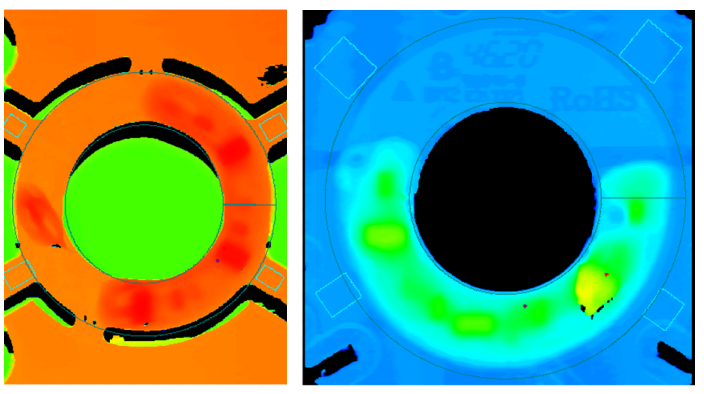

段差檢測：根據客戶檢測點位設置roi區域取點，以PCB板平面為基準面區域，圓環區域?yàn)闇y(cè)量面區域，檢測PCB板圓環區域最高點。
測試32組靜態段差數據，段差最大靜態重復性精度為0.002mm，測試10組動態段差數據，段差最大動態重復性精度為0.007mm。
05 客戶獲益
1. 三維線激光掃描儀處理圖像速度快，效率高，檢測精度滿足項目需求;
2. 核心芯片自主研發，高性價比，節約客戶成本;
3.一體式3D激光輪廓儀LS-1030高精度穩定測量，保證客戶生產品質管控。
灣測 WONSOR 作為國內頭部的高端傳感器企業，始終秉承以研發和品質為核心的理念。灣測非常重視客戶的使用反饋，并不斷優化產品。灣測致力于為用戶提供卓越的產品使用體驗，以滿足他們對高質量產品的需求。
