1 引言
在制造業現代化的今天，生產的高效率和產品的高質量要求使得一些高精度數控機床和高性能數控系統應運而生，同時也使許多普通機床和傳統工藝難以解決的問題變得相對簡單了一些，使生產效率和產品質量也有很大程度的保證。我公司的玻璃數控鉆孔機的數控系統采用了西門子公司的SINUMERIK 840D系統，在使用過程中高精度的產品質量和極低的故障率（主要取決于清晰的可視化報警信息，使得故障能夠迅速排除）贏得了客戶對此系統的信任。下面對SINUMERIK 840D系統和驅動的執行機構—機械結構介紹如下：
2 設備機械結構的組成
此設備用于玻璃的鉆孔加工，如圖1所示，整個機加上有兩根平行的橫梁，兩對鉆軸分別安裝在由4個位置電機帶動可左右移動的固定板上，每塊固定板分別由固定在橫梁上下的兩個直線導軌滑塊與固定板連接在一起，鉆軸的左右移動由固定在固定板上的位置電機M1,M2,M3,M4通過齒輪齒條帶動鉆軸沿Y方向左右移動。每個鉆軸的內部由兩個電機組成,靠近鉆頭的電機（M7,M9,M11,M13）帶動鉆頭旋轉。鉆軸的另外一個電機（M6,M8,M10,M12）通過電機內部的絲杠螺母副將電機轉子的旋轉運動轉換為軸向升降運動，帶動鉆頭作上下進給運動，即Z向運動。玻璃定位時首先由X方向定位裝置（此裝置在圖中未畫出，其方向為垂直于紙面的方向，裝置的運動由X方向位置電機M5驅動）將玻璃推至準確位置，各鉆軸沿Y方向移動至正確位置，下鉆頭上升，開始鉆玻璃的下平面，鉆至設定的深度，下鉆頭退回，然后上鉆頭下降鉆玻璃的上平面，鉆至設定的深度后退回。此設備可同時對兩個孔進行加工。

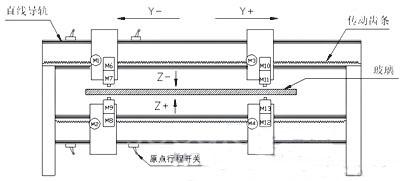

圖1 機械結構組成圖
3 SINUMERIK 840D數控系統
3.1 硬件部分
SINUMERIK 840D采用特殊的三CPU結構：人機通信CPU、數字控制CPU（NC-CPU）和可編程邏輯控制器CPU（PLC-CPU）。如圖2所示MMC-CPU在OP012人機界面內，NC-CPU和PLC-CPU集成在NCU572內。

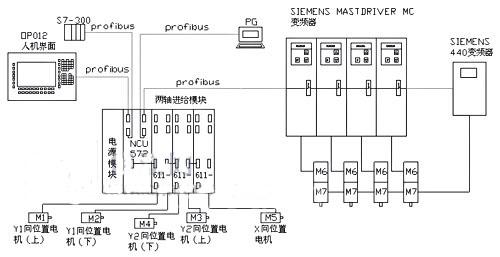

圖2 840D數控系統構成
3.1.1 NCU數字控制部件
以NCU572為核心，電源模塊采用SIMODRIVER 611D，電源模塊主要為NCU和給611D數字驅動提供控制和動力電源，產生母線電壓，同時監測電源和模塊的狀態。后面有三個進給模塊通過驅動總線接口與NCU572掛接，數控和驅動的接口信號為數字量，分別驅動兩對鉆頭的Y方向位置電機（M1,M2,M3,M4）和X方向位置電機M5。同時NCU572又通過PROFIBUS現場總線與OP012人機界面、S7-300PLC及控制電機轉速的變頻器連接在一起。
3.1.2 MMC人機通訊
人機通訊是數控系統和人進行信息交流的通道。包括: OP（Operation Panel）和MMC。
（1） OP012 操作面板
OP（Operation Panel）單元由一個12.1″TFT顯示屏和一個NC鍵盤組成。人機界面OP012采用Windows 95作為操作平臺，使操作簡單、靈活，易掌握。生產過程中的各種生產數據的變更和各種現場數據的監控，在OP012上清晰可見，其軟件內容豐富功能強大。
?。?） MMC計算機
MMC實際上是一臺計算機。它有自己獨立的CPU，還可以帶硬盤，帶軟驅。OP單元正是這臺計算機上的顯示器，而西門子MMC的控制軟件也在這臺計算機中。
3.1.3 PLC模塊
SINUMERIK 840D數控系統的PLC部分使用的是西門子SIMATIC S7-300的軟件及模塊。其電源由西門子SITOP電源（40A）提供，接口模塊IM361是用于級之間的互連。它通過PROFIBUS現場總線與NCU572連接。在IM361右側為信號模塊，信號模塊是用于PLC輸入/輸出的模塊，有輸入型和輸出型兩種。即輸入模塊SM321和輸出模塊SM322。PLC的CPU與NC的CPU是集成在NCU中的。設備上的各種光電開關、行程開關的輸入和電磁閥、接觸器的輸出信號分別與輸入和輸出模塊相連，控制各種外部執行元件的協調動作。
3.1.4 各部分相互連接
NCU數控單元是CNC控制部件的核心，它與MMC、伺服電源模塊、進給伺服驅動裝置和伺服電機連接。本系統采用全閉環控制，伺服電機采用1FK型內置編碼器電機，通過伺服電機編碼器作為位置檢測元件，將位置信號反饋至數字驅動模塊（611D）的位置接口X411，構成全閉環控制系統。實現了對玻璃鉆孔孔位的精確定位控制。在鉆孔時為確保上下鉆頭的同心度（即上下鉆頭中心重合），在四個位置電機移動的Y方向上設置了四個行程開關，作為四個鉆軸的參考點位置。在打開機器電源后，需要對各鉆軸進行參考點復位動作，即給各鉆軸的編碼器賦值（剛打開電源時各編碼器的值均為零。在進行參考點復位時，鉆軸運行到行程開關的位置時，編碼器的值變成系統預先設定的參考點的值）。當上下鉆頭出現位置偏差時，在系統的軟件內還設置了誤差補償量，通過調整補償量可以很方便的將偏差糾正過來。
3.1.5 其他硬件部分
如前所述，每一個鉆軸內部由兩個電機組成，即鉆頭的旋轉和軸向進給。4臺軸向進給的電機由4臺SIEMENS MASTERDRIVE MC變頻器分別控制（每個鉆軸一個），變頻器的控制信號來自NCU572，通過PROFIBUS現場總線傳遞。4個鉆軸的旋轉電機的速度由一臺SIEMENS MM440變頻器控制，各電機旋轉的啟動停止分別由各自的接觸器（在變頻器和電機之間）單獨控制。變頻器的控制信號也是來自NCU572，通過PROFIBUS現場總線傳遞。鉆頭的進給速度和旋轉速度均可根據玻璃厚度和工藝條件在MMC內選擇。在進給電機尾部有內置編碼器來測量鉆頭進給深度。內部有原點光電開關作為鉆頭的原點（參考點）位置。
3.1.6 數控系統與PC的連接
因PLC-CPU和NC-CPU集成在NCU572內，在進行PLC和NC程序調試時，可將PC與NCU572連接，即可對程序進行修改和調試。
3.2 軟件部分
SINUMERIK 840D軟件系統包括4大類軟件：MMC軟件系統、NC軟件系統、PLC軟件系統和通信及驅動接口軟件。
3.2.1 MMC軟件系統
在MMC103系統上帶有10GB的硬盤，內裝有基本輸入、輸出系統（BIOS），DR-DOS內核操作系統、Windows95操作系統，以及串口、并口、鼠標和鍵盤接口等驅動程序，支撐 SINUMERIK與外界MMC-CPU、PLC-CPU、NC-CPU之間的相互通信及任務協調。
3.2.2 NC軟件系統
NC軟件系統包括下列內容：
（1） NCK數控核初始引導軟件
該軟件固化在EPROM中。
（2） NCK數控核數字控制軟件系統
它包括機器數據和標準的循環子系統，用戶必須理解每個循環程的參數含義才能進行調用。
?。?） SINUMERIK 611D驅動數據
它是指SINUMERIK 840D數控系統所配套使用的SIMODRIVE 611D數字式驅動系統的相關參數。
3.2.3 PLC軟件系統
PLC軟件系統包括PLC系統支持軟件和PLC程序。
（1） PLC系統支持軟件
它支持SINUMERIK 840D數控系統內裝的CPU-315-2DP型可編程邏輯控制器的正常工作，該程序固化在NCU內。
（2） PLC程序
它包含基本PLC程序和用戶PLC程序兩部分。
3.2.4 通信及驅動接口軟件
它主要用于協調PLC-CPU、NC-CPU和MMC-CPU三者之間的通信。
4 結束語
SINUMERIK 840D，它在復雜的系統平臺上，通過系統設定而適于各種控制技術。840D與SINU-MERIK_611數字驅動系統和SIMATIC S7可編程控制器一起，構成全數字控制系統，它不僅僅應用在鉆孔機上，而是應用于機械加工設備及各行各業的設備控制系統中，西門子840D數控系統是當今世界較為先進控制系統，其體積小，，功能強，程序設計簡單，維護方便，價格低廉等特點，倍受用戶的青睞。其全數字化的系統、革新的系統結構、更高的控制品質、更高的系統分辨率以及更短的采樣時間，確保了一流的工件質量。同時也使它在各行各業的數控設備中得到了廣泛的應用。
