只有采用新技術將整個產品的開發過程及其不同的工作方式進行全面的集成才能達到加速和優化設計的目的。汽車是非常復雜的產品并需滿足各方面的性能要求，其設計開發過程也由許多不同的工作階段組成，而各工作階段又需要使用多種不同的設計驗證技術。
數字化虛擬技術就是通過集成各種計算機技術，并充分發揮其應用潛能，使產品開發設計能夠可靠地在計算機系統內，以數字化模型方式完成產品的設計和驗證。在汽車開發中，虛擬技術有助于決策層及早對設計方案進行決策和進行跟蹤管理；有助于加強異地的合作，共同解決技術難題；有助于在制造樣車前進行反復驗證和校核，從而及早發現和避免設計錯誤；有助于在產品投產前及早獲取產品信息以進行市場調查。貫穿于產品開發全過程的數字化虛擬技術可使產品特性得到全面系統的優化，使開發周期大大縮短，開發費用大大減少，提高產品質量，最終提高企業在市場的競爭力。
2 汽車內部布置設計
汽車內部布置是一個從構思、設計到驗證的復雜的系統工程．布置時要考慮眾多的約束關系和人機工程的要求。汽車內部布置是“以人為中心”的設計，即以人為中心，在滿足一定的約束條件下，運用人機工程學達到人－車－環境和諧的設計理念。汽車內部布置設計是同時進行多方面布置的設計過程，也是不斷反復遞進尋求最優化方案的設計過程。
汽車內部布置主要任務是：①車型主要布置尺寸確定：乘員布置；整車主要尺寸確定；踏板，換檔桿及手剎位置布置；轉向盤及轉向管柱布置；行李箱布置；側車窗玻璃；頂蓋位置；座椅及儀表板布置等。②人機工程學研究：確保駕駛員及乘員的居住舒適性，安全性，以及駕駛員的操縱方便性和具有良好的視野等。③法規符合性校核：風窗面積及雨刷布置；手伸及界面；儀表板可視范圍；內外后視鏡視野；安全帶固定點等。在滿足這些要求的同時，還要盡量減小整車質量，增大車室內空間，提高整車的經濟性能。在傳統的設計中，工程師使用二維人體模板在二維主圖版上進行汽車內部布置設計，無法事先對踏板、換檔桿、轉向盤的操縱性和坐姿及視野性等性能進行空間位置的評估和驗證，只有在制作了物理樣車后由一定比例的人進行實際的駕駛操作才可完成驗證．
如今，由于計算機技術的發展和應用，在汽車開發中已廣泛采用CAD 方法進行三維數字化設計，以三維數據為主線，使用虛擬樣車來優化產品設計和驗證過程。因而，數字化三維人體模型相應地在汽車內部布置的人體工程學模擬和分析中發揮其潛能和優勢。
3 數字化三維人體模型
在產品周期的各個階段，人都是最重要的因素。數字化三維人體模型可有效地應用在汽車虛擬設計及制造的整個生命周期，從初始的概念方案設計至最后的產品驗證。
數字化人體模型技術可輔助設計者確定人在相應的工作環境下的性能，確定人體尺寸／形態／功能及其定位，滿足舒適性和安全性標準的要求。如圖1 所示，在虛擬的CAD 設計數據中，可調入此虛擬的人體模型，完成操作任務和分析工作。通過三維人體模型可運用數字人體和電子樣車進行與人相關要素的模擬分析校核，如人的可操作性，舒適性，可視性等重要設計要素。在汽車內部布置過程中應用數字化三維人體模型可提高設計效率和設計質量；改善安全性及人機工程學性能；減少物理樣車的制造及驗證工作和周期。
圖1 數字化三維人體模型應用在CAD 設計中
波音公司、通用公司、戴姆勒－克萊斯勒公司等這些大的飛機和汽車公司已將數字化三維人體模型越來越廣泛的應用于產品生命周期的各個方面和各個階段．CATIA，EDS 等大的軟件公司，也相繼推出數字化三維人體模塊供用戶使用并不斷補充及完善。
現以CATIA 的人體模型模塊（Manikin）為例簡要說明數字化三維人體模型的主要功能。該三維人體模型包括4 個子模塊：構造人體（Human Builder）模塊，生成可與產品相配合的人體模型；編輯人體尺寸(Human Measurement Edit)模塊，可對人體模型的各部分的尺寸進行有比例地調整；人體動作分析（Human Activity Analysis）模塊， 對人肢體進行由靜態姿勢到復雜的動態動作的評價；人體姿態分析(Human Posture Analysis)模塊，進行人體各種姿態的分析。此人體模型包括有104 組人體測量數據；100 個無約束的連接；148 個自由度；各種姿勢輪廓；包含所有關節的手模型、脊椎模型、肩模型、臀部模型等模型；可表現關節活動的制約及動作運動的上下極限并可進行調節。此模塊具有如下幾方面用途：測量人體尺寸；視野分析；坐姿分析；運動舒適角度分析；伸及范圍分析；舉升、放下和搬運分析；設計干涉檢查；運動模擬等。
4 按SAE 標準進行汽車內部布置時涉及到的人體工程學內容

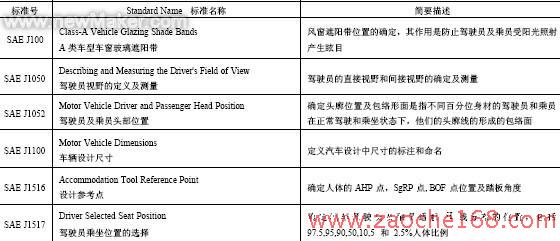

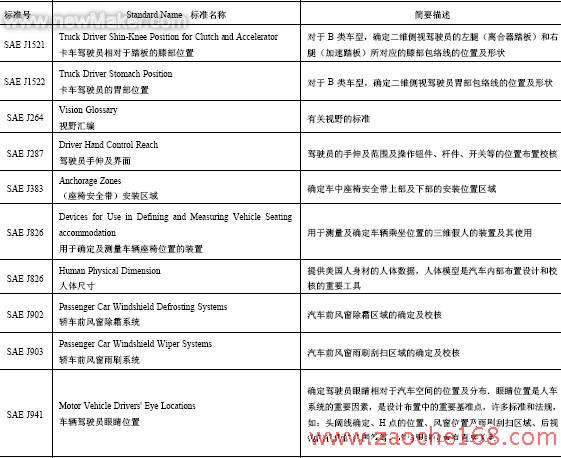

在進行汽車內部布置時，SAE 中有如下用于駕駛員和乘員的人體工程學研究和設計的相關標準。
5 應用數字化三維人體模型進行汽車內部布置及設計校核

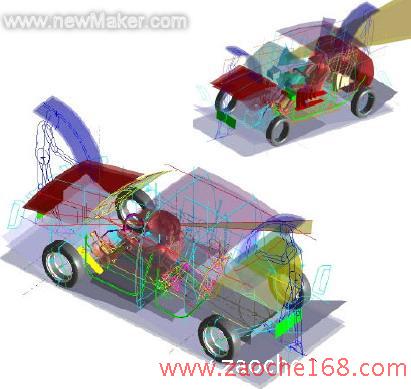

數字化三維人體模型在汽車內部布置設計及校核中承擔著人機工程學的布置設計及校核驗證的重要角色。圖2 所示為數字化三維人體模型在一汽車內部布置中的應用實例。它協助汽車設計工程師進行一系列乘員內部居住性的布置優化工作，主要包括：協助確定汽車主要控制尺寸；確定不同人體尺寸的駕駛員及乘員的乘坐位置和駕駛姿態；對人體乘坐姿態及其舒適性進行分析和評估；確定踏板、轉向盤、操縱桿、儀表及控制按紐等零件的布置位置，并進行操作合理性評價；模擬乘員上下車姿態以評估上下車方便性；駕駛員及乘員的座椅位置確定及安全帶的固定位置的確定；模擬座椅的滑動、及桿件操縱的運動過程并進行評價；校核駕駛員駕駛過程中的直接視野和通過內外后視鏡的間接視野的法規符合性；協助進行儀表板布置和儀表板盲區的校核；確定合理的車內寬度和頭頂空間；分析人體重量在座椅上的力的分布；對手及腳對操縱部件操作時所施加的力進行評估；同時檢查設計間隙及干涉分析，最終記錄數據并輸出優化的布置結果。
圖2 數字化三維人體模型在汽車內部布置中的應用
6 結論與展望
數字化三維人體模型為汽車內部布置的虛擬設計提供了一個有利的工具。隨著虛擬技術的發展，虛擬現實技術也被應用在汽車的虛擬產品開發過程中。例如，可以利用一個虛擬的座位把虛擬現實技術與物理模型聯結在一起，讓駕駛員戴著頭盔和數字手套感知汽車駕駛室的內部空間的布置來評價虛擬的布置狀況，檢查內部空間設計的可操作性和舒適性。虛擬設計和驗證技術將越來越廣泛的應用于產品開發中。
