CAN CALIBRATION PROTOCOL（簡稱CCP）是一種基于CAN總線的匹配標定協議；是ASAM-MCD標準化協議的一部分。它主要用于對ECU的變量標定和程序刷新。
CCP是基于CAN的應用層協議。總體來說，CCP的協議比較簡單。采用主從方式，MCD工具作為MASTER，發送命令報文(CRO),ECU作為SLAVE應答(DTO)。DTO出了應答命令外，還包括從數據主動上傳的DAQ數據包。
1: 通用報文格式：
CRO
|
1:CMD |
2:CTR |
3-8:Date and Parameter |
CMD：命令代碼。如連接命令0x01,
CTR: 命令計數器。保證命令和應答的一致性。
DTO
|
1:PID |
2:ERR |
3:CTR |
4-8: Data and Parameter |
PID:包標識 [0XFE-0xFF],0XFF表示命令應答，0XFE表示錯誤報文
ERR：應答碼
CTR: 命令計數器，與命令中的計數器對應。
|
1:PID |
2-8:DAQ VALUE |
PID:包標識 [0X00-0xFD],在DAQ模式下，此標識對應于相應的ODT標識（一次設置最多254個ODT）。表示后面的上傳數據是此ODT中元素索引表中對應的變量值。
DAQ VALUE：ODT中元素索引表中對應的變量值，最大7個字節。
2: CCP標定過程
對于初接觸CCP的工作人員，對于CCP的理解難度主要在DAQ模式上。下面用一個形象的比方來解釋CCP標定過程。
CCP標定過程比喻表
|
項目 |
CCP標定 |
現實比方 |
備注 |
|
1 |
標定工具 |
省領導 |
如Vehicle spy，INCA等 |
|
2 |
A2L文件 |
參考資料 |
|
|
3 |
DAQ LIST |
縣（虛） |
|
|
4 |
|
鄉（虛） |
PID 分配單位 |
|
5 |
DAQ Element reference |
村索引（虛） |
|
|
6 |
DAQ Organization |
郵政編碼冊 |
與現實生活稍有區別，同樣的PID號可以動態的分配給不同鄉鎮。 |
|
6 |
PID |
郵政編碼 |
0－253，相比變量地址，只占用1個字節，節省網絡資源.分配給各個鄉鎮(ODT) |
|
7 |
ECU字節 |
村小組（實） |
未標識在圖示中 |
|
8 |
ECU變量 |
行政村（實） |
變量有1－4字節長度，相對應各個行政村包括1－4個小組。DQA的上傳報文7個字節對應 7個小組。 |
|
9 |
標定過程 |
制定糧食生產計劃 |
包括上級硬性分配計劃(downlod)、上級要求上報計劃,和下級主動申報(DAQ) |
|
10 |
CAN消息 |
郵件 |
|
A2L 文件：A2L 文件是標定數據庫文件。它包括標定變量的類型、地址、物理轉化方式以及單位等等。
以下是A2L文件中的一個標定變量
/begin CHARACTERISTIC ofm_rear_wipe_lospd_fault_state_value/*變量名*/ ""
VALUE 0xF1814/*ECU地址*/ __UWORD_S/*類型*/ 0 SION/*轉化方法*/ 0 65535
EXTENDED_LIMITS 0 65535
BIT_MASK 0xFFFF
FORMAT "%.15"
/begin IF_DATA CANAPE_EXT
100
DISPLAY 0 0 65535
/end IF_DATA
/end CHARACTERISTIC
每次生成ECU的執行文件時，需要更新相應的A2L文件中變量的地址和類型，這樣保證A2L表中的變量地址與類型與ECU中的完全一致。

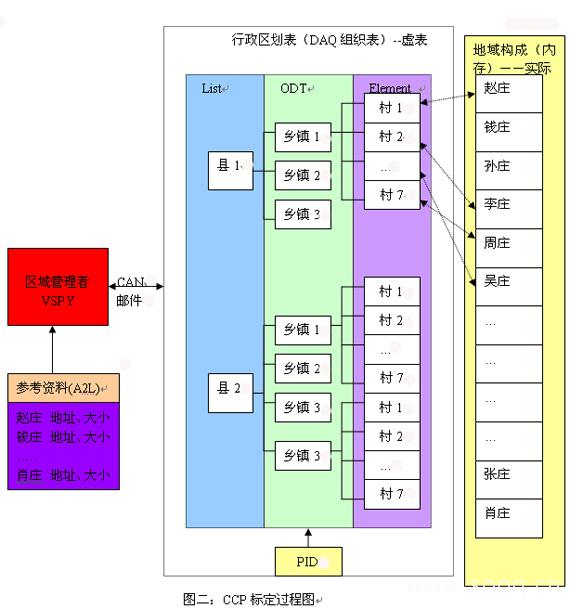

ECU物理結構與DAQ定義:
上圖中最右面黃色部分表示ECU內部的實際存儲結構。由各個實際村莊（變量）實際構成；左面部分是一個DAQ的索引表（類似現實中的郵政編碼薄）；只有在DAQ模式下才會利用到這個索引表。
DAQ的索引表由三層結構組成，縣市(List)、鄉鎮（ODT）、村索引(Element reference)。每個村索引最終與實際的村莊建立聯系。
標定過程：
A: 領導制定生產計劃：（download）
領導要求張莊生產糧食10萬噸，通過查閱參考資料(A2L)找到張莊的信息(地址，村莊大小)，然后將查詢命令通過快件讓郵遞員(CAN)送達。
CCP命令：
Set MTA Command (告訴ECU需要設定的當前地址為張莊地址)
Download Command (告訴ECU需要設定要調整的產量為10萬噸)
B: 領導需要了解生產：（upload）
領導要求匯報張莊生產糧食產量，通過查閱參考資料(A2L)找到張莊的信息(地址，村莊大小)，然后將查詢命令通過快件讓郵遞員(CAN)送達張莊；張莊將各個小組的當前產量交郵遞員送回。
CCP命令：
short upload(告訴ECU需要匯報張莊的產量)
C: 村莊主動上傳生產：(DAQ)
領導貪圖安逸，不想挨個詢問村莊的信息。希望需要了解的村莊能夠主動上報產量(DAQ)。
比較可行的辦法是各個村莊把地址信息和產量信息都上傳上來，領導通過查詢參考資料(A2L文件)能得出各個村莊的產量。但是這種方式有兩個問題：
C1: 地址信息需要4個字節。將大量的占用有限資源，并使郵遞員(CAN)疲于奔命。如果張莊需要上傳信息，地址將占4個字節，有限信息只能利用剩余的CAN數據資源。
C2: 無組織性。領導并不需要所有的村莊匯報信息，他只需要一部分村莊的信息；或者這次他不希望某村匯報，而下次希望他匯報。沒有一定的規劃，無法實現領導的意圖。
為了解決上述問題，CCP采用了下面的措施。
C1：用一個字節的郵政編碼PID號代替地址（4個字節）。
C2：建立動態的郵政編碼(DAQ元素索引表)，將需要標定的村莊(變量)關聯到DAQ元素索引表中。
DAQ索引表：
這是一個類似現實生活中郵政編碼的表結構，由3個層次組成。List(縣市)、ODT(鄉鎮)、Element reference(村莊)。
其中ECU中CCP驅動包括多少List，每個List包括多少個ODT; 由ECU程序員根據資源情況進行分配。同時ECU程序員還指定了每個List中ODT起始PID的數值。
如：某個ECU程序中CCP驅動設定了2個List；list1包含6個ODT；List2包含8個ODT; List1中第一個ODT的PID是0(PID 0-5在List1中)；List2第一個ODT的PID是10（PID 10－17在List1中）；
在QAD上傳的數據格式中，一次最多只能上傳7個字節，所以每個ODT的element reference不會超過7個。
DAQ初始化：
由于采用了新的標識碼PID來標識數據，領導首先需要知道ODT表中的PID分布，以便將所有需要了解的村莊進行PID標識。其初始化過程如下：
1＃領導詢問第一個縣由多少鄉鎮組成，ECU匯報這個縣有多少個鄉鎮。這個縣第一個鄉鎮的郵編是多少(PID).（CCP命令：GetDAQSize）
2 #領導重復詢問第二個縣由多少鄉鎮組成，ECU匯報這個縣有多少個鄉鎮。這個縣第一個鄉鎮的郵編是多少(PID).重復這樣的過程，直到當領導詢問到某個縣時，ECU匯報沒有鄉鎮。完成對整個郵編的詢問。然后領導記錄下目前所有可用的郵編。（CCP命令：GetDAQSize）
3＃領導將各個需要匯報的村莊關聯到Element reference（屬于ODT,有特定的郵編PID）中。所有村莊設置完成，然后啟動DAQ,由村莊主動匯報。
（CCP命令：SetDAQPtr，WriteDAQ）
4# 領導得到DAQ數據后，結合先前的DAQ初始化，便可以得到各個村莊的當前產量。
完成村莊的郵政編碼后，領導命令被標識的村莊可以開始進行DAQ數據上傳了。
